Reflex Longtherm Plattenwärmetauscher RHB-110-2-140, gelötet, 140 Platten, zweigängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-140 ist ein gelöteter, zweigängiger Wärmetauscher mit 140 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumverlöten miteinander verbunden sind. Die Platten sind mit eingeprägten Kanälen versehen, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten und stellt die Stabilität des Wärmetauschers auch bei hohen Temperaturen bis 230 °C sicher. Die Kupferlotverbindung ist vakuumverlöten, was die Dichtigkeit und die mechanische Festigkeit erhöht. Dadurch kann der Wärmetauscher Betriebsdrücke bis zu 25 bar aufnehmen.
Wie sind die Strömungsräume im Wärmetauscher gestaltet?
Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand im System.
Für welche Anschlussarten ist der Wärmetauscher ausgelegt?
Der Reflex Longtherm RHB-110-2-140 verfügt über einen primären Anschluss mit Außengewinde G 2 Zoll. Die Baugröße R..B-110 ist mit Gewindeanschlüssen ausgestattet, was eine flexible Integration in bestehende Rohrsysteme ermöglicht. Der Mittenabstand der Anschlüsse beträgt 91 mm.
Welche Abmessungen und Materialien zeichnen das Produkt aus?

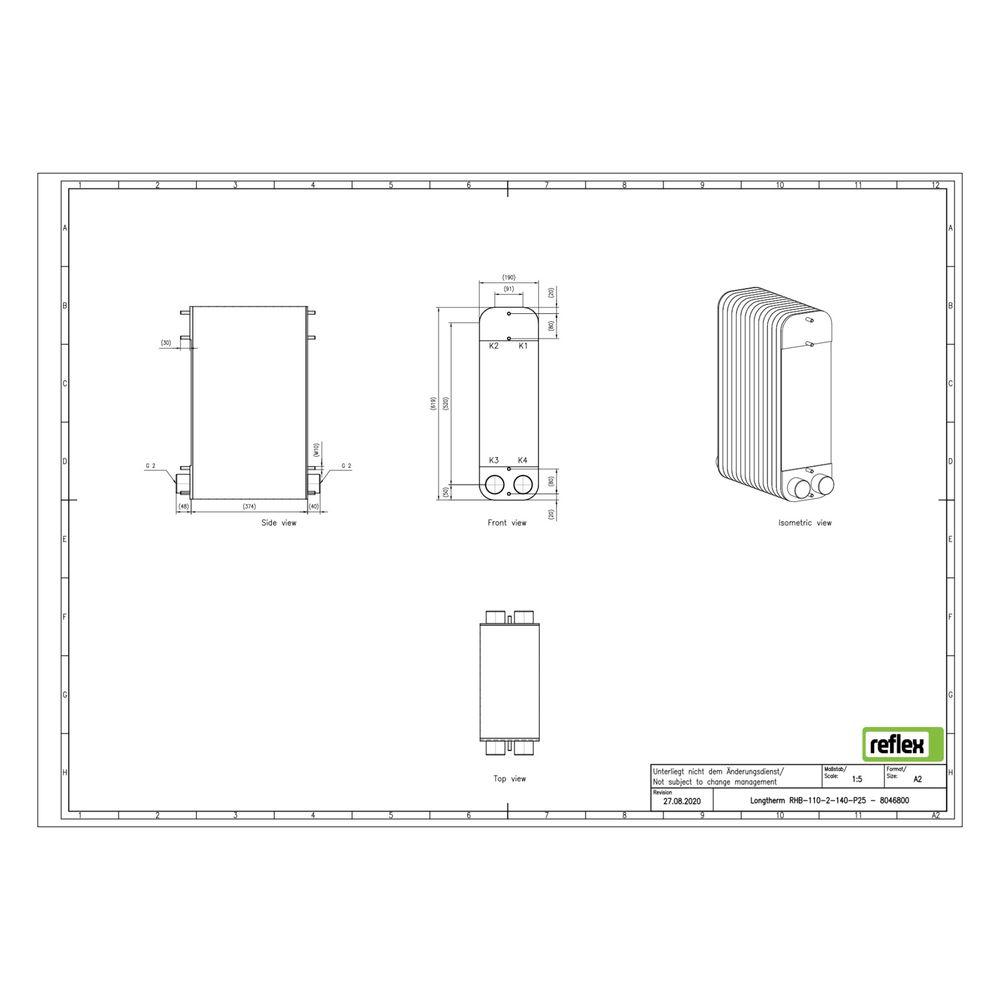

Der Plattenwärmetauscher hat eine Baulänge von 191 mm, eine Bauhöhe von 620 mm und eine Bautiefe von 374 mm. Die Platten bestehen aus rostfreiem Stahl (1.4404), das Lotmaterial ist Kupfer. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 140
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Werkstoff Platten: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Primärer Anschluss: Außengewinde G 2 Zoll
- Mittenabstand Anschlüsse: 91 mm
- Baulänge: 191 mm
- Bauhöhe: 620 mm
- Bautiefe: 374 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-140 überzeugt durch seine robuste Bauweise und das spezielle Lötverfahren, das hohe Temperaturen und Betriebsdrücke bis 25 bar ermöglicht. Mit 140 Edelstahlplatten und einem G 2 Zoll Außengewindeanschluss ist er für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8046800 |
| Hersteller | Reflex |
| Anzahl der Platten | 140,00 |
| Artikelnummer | REFLEX-8046800 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 374,00 |
| EAN-13 | 4036705219153 |
| Geeignet für Dämmschale | ja |
| Gewicht | 73,57 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
