Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-110-2-90, gelötet, 90 Platten, zweigängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-90 ist ein gelöteter, zweigängiger Wärmetauscher mit 90 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung und hohe Stabilität bei thermischer Belastung.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Edelstahlplatten und sorgt für die Stabilität des Wärmetauschers. Dadurch kann das Gerät Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar standhalten. Die gelötete Ausführung ist besonders robust und eignet sich für anspruchsvolle Anwendungen in der Haustechnik.
Wie sind die Strömungskanäle im Wärmetauscher gestaltet?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Für welche Anschlussarten ist der Longtherm RHB-110-2-90 ausgelegt?
Der Wärmetauscher verfügt über einen primären Anschluss mit Außengewinde G 2 Zoll. Die Baugröße RHB-110 ist mit Gewindeanschlüssen ausgestattet, was eine flexible Einbindung in bestehende Anlagen ermöglicht. Der Wärmetauscher ist für den Einbau mit Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.

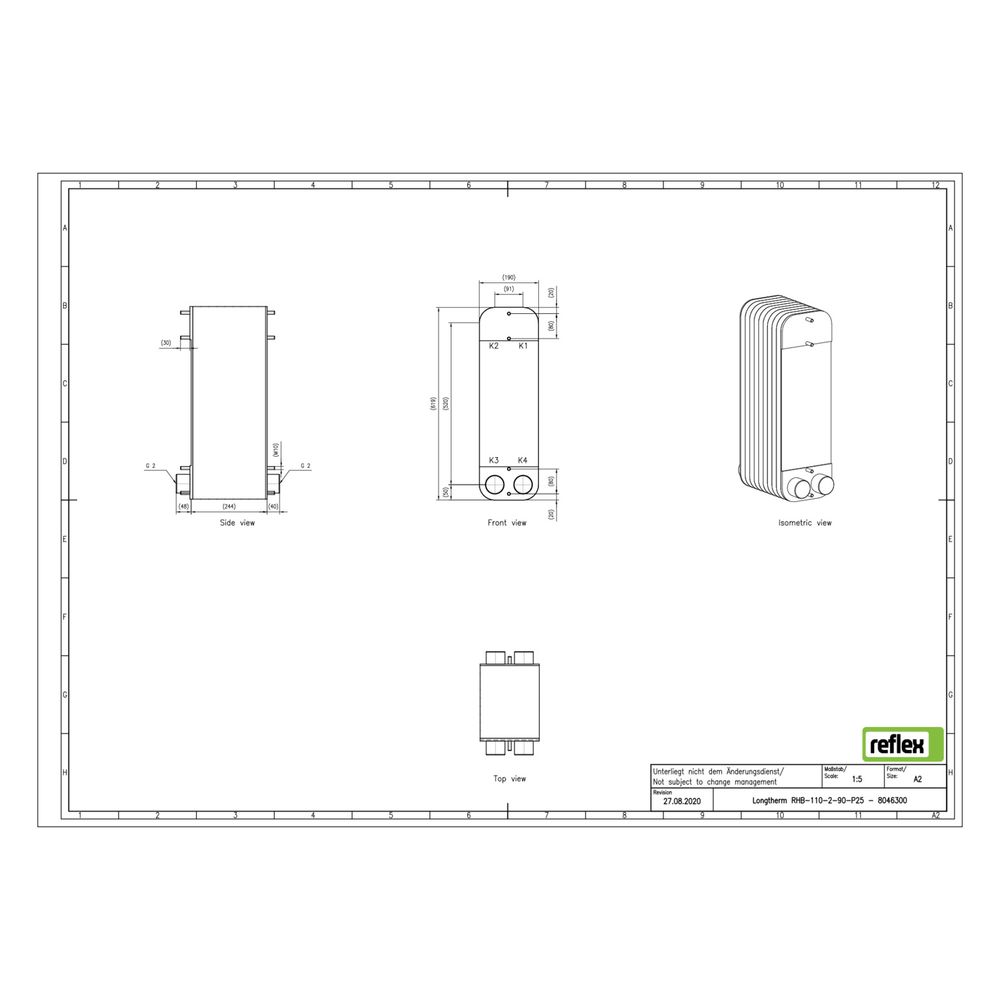

Technische Daten
- Anzahl der Platten: 90
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 620 mm
- Baulänge: 191 mm
- Bautiefe: 244 mm
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Anschlussart: Außengewinde G 2 Zoll
- Mittenabstand Anschlüsse: 91 mm
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-90 überzeugt durch seine robuste gelötete Bauweise aus Edelstahl und Kupferlot, die hohe Temperaturen und Drücke ermöglicht. Mit 90 Platten und einem 2-Zoll-Gewindeanschluss ist er ideal für effiziente Wärmeübertragung in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8046300 |
| Hersteller | Reflex |
| Anzahl der Platten | 90,00 |
| Artikelnummer | REFLEX-8046300 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 244,00 |
| EAN-13 | 4036705219108 |
| Geeignet für Dämmschale | ja |
| Gewicht | 53,16 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
