Beschreibung
Reflex Longtherm Plattenwärmetauscher RMG-14-35, geschraubt, 35 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-14-35 ist ein geschraubter Wärmetauscher mit 35 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Dieses geschraubte Design ermöglicht eine einfache Demontage und Wartung.
Welche Strömungskanäle und Materialien werden verwendet?
Es kommen zwei Kanalformen zum Einsatz: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Die Platten bestehen aus rostfreiem Stahl, das Lotmaterial ist Kupfer. Die Dichtungen sind aus NBR-Butyl gefertigt, was eine gute Beständigkeit gegenüber verschiedenen Medien bietet.
Welche technischen Eigenschaften und Anschlussmöglichkeiten bietet der Wärmetauscher?

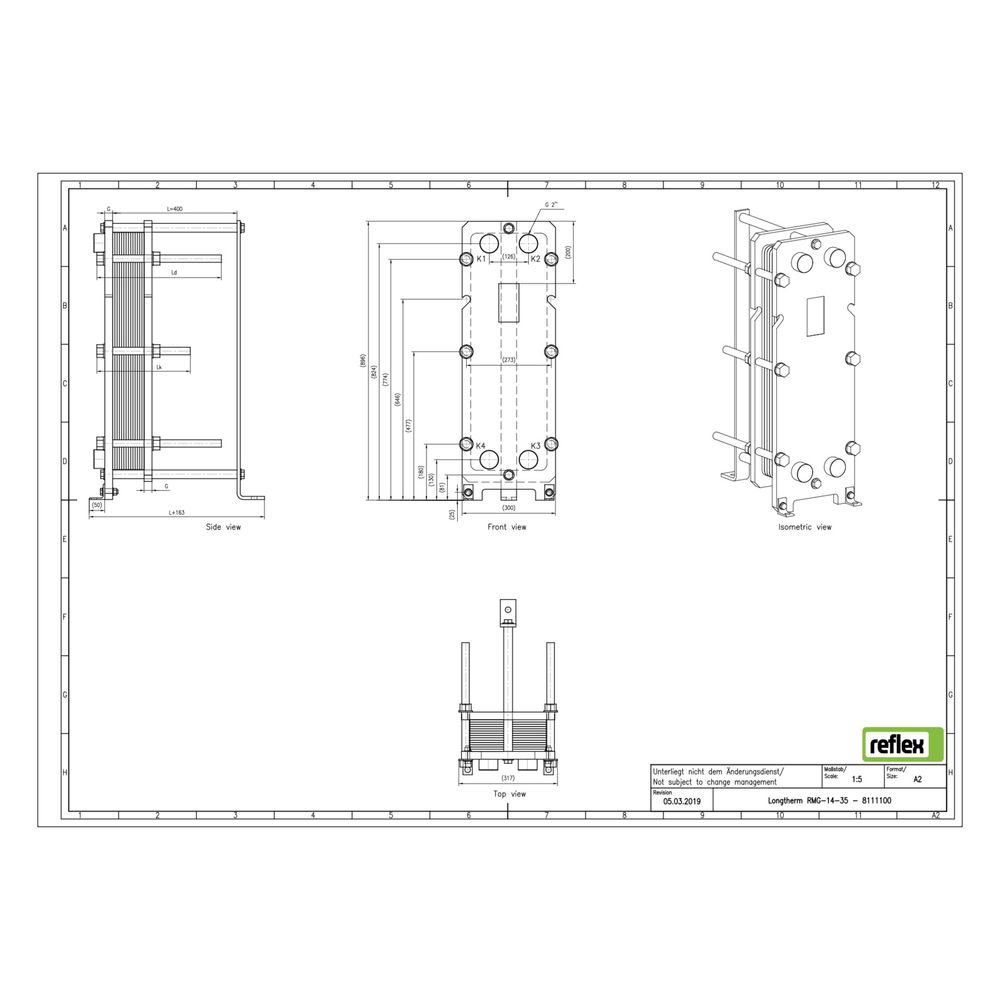

Der Reflex Longtherm RMG-14-35 hat eine Baulänge von 300 mm, eine Bauhöhe von 896 mm und eine Bautiefe von 563 mm. Der Nenndurchmesser des primären Anschlusses beträgt 2 Zoll (50 mm) mit Außengewinde. Der Wärmetauscher ist nicht vollversiegelt und verfügt über keinen seitlichen Anschluss. Der maximale Arbeitsdruck liegt bei 16 bar. Der Mittenabstand der Anschlüsse beträgt 126 mm. Eine Dämmschale ist für dieses Modell nicht vorgesehen.
Welche Zulassungen und Konfigurationsmöglichkeiten bestehen?
Der Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle individuell konfiguriert werden, um den Anforderungen verschiedener Medien und Einsatzbedingungen gerecht zu werden.
Technische Daten
- Anzahl der Platten: 35
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl
- Lotmaterial: Kupfer
- Baulänge: 300 mm
- Bauhöhe: 896 mm
- Bautiefe: 563 mm
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Maximaler Arbeitsdruck: 16 bar
- Mittenabstand Anschlüsse: 126 mm
Der Reflex Longtherm Plattenwärmetauscher RMG-14-35 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der flexiblen Erweiterbarkeit durch zusätzliche Plattenpakete ist er eine zuverlässige Lösung für industrielle Anwendungen mit einem maximalen Arbeitsdruck von 16 bar und einem Nenndurchmesser von 2 Zoll.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8111100 |
| Hersteller | Reflex |
| Anzahl der Platten | 35,00 |
| Artikelnummer | REFLEX-8111100 |
| Bauhöhe | 896,00 |
| Baulänge | 300,00 |
| Bautiefe | 563,00 |
| EAN-13 | 4036705179235 |
| Geeignet für Dämmschale | nein |
| Gewicht | 171 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
