Reflex Longtherm Plattenwärmetauscher RMB-60-20, gelötet, 20 Platten, eingängig, G 1 1/4"

Der Reflex Longtherm Plattenwärmetauscher RMB-60-20 ist ein gelöteter, eingängiger Wärmetauscher mit 20 Edelstahlplatten (Werkstoff 1.4404) und einem Außengewindeanschluss von 1 1/4 Zoll. Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar ausgelegt und eignet sich insbesondere für Heizungs- und Kühlkreisläufe.

Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Konstruktion. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Es gibt zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.

Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

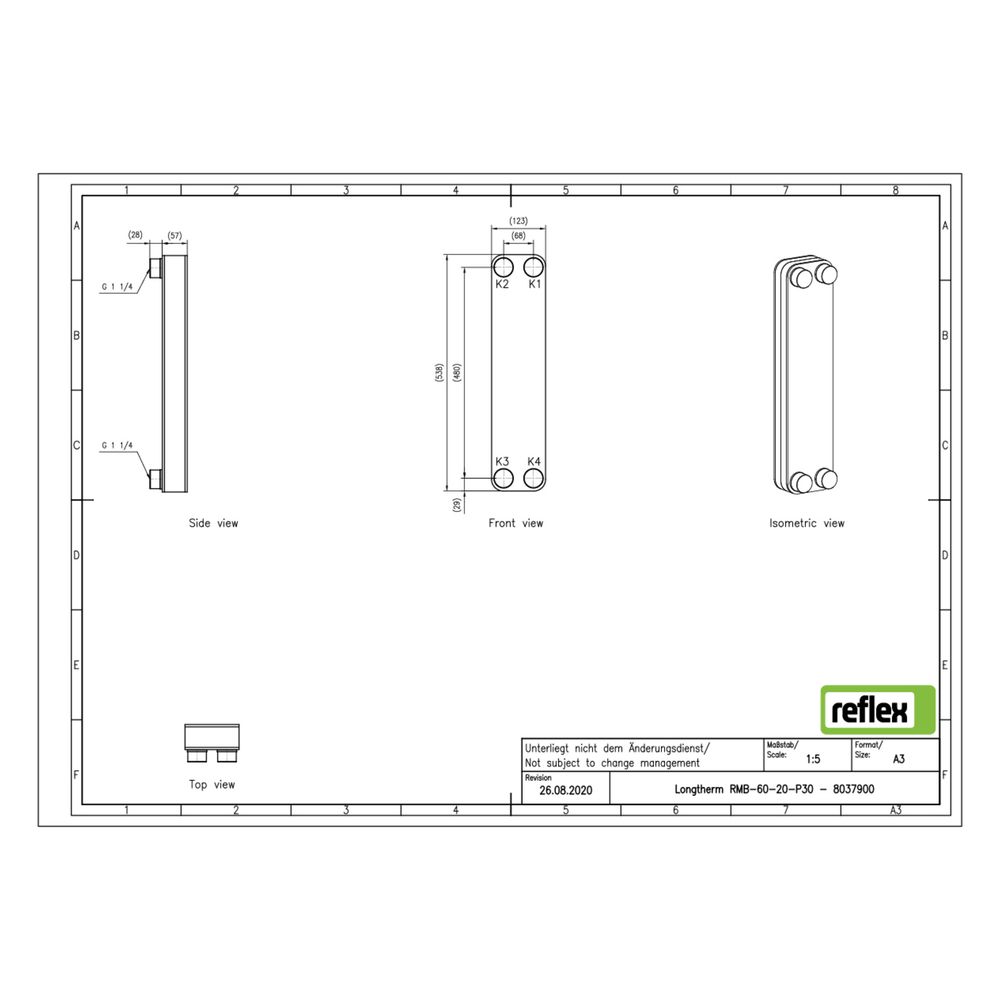

Der Plattenwärmetauscher hält Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar stand. Die gelötete Bauweise ermöglicht eine dauerhafte Verbindung der Platten. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 56 mm. Der Nenndurchmesser des primären Anschlusses ist 1 1/4 Zoll (32 mm) mit Außengewinde. Der Wärmetauscher ist nicht vollversiegelt, aber für die Verwendung mit einer Dämmschale geeignet. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.

Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?

Dank seiner robusten Bauweise und der hohen Temperatur- und Druckbeständigkeit eignet sich der Longtherm Plattenwärmetauscher für den Einsatz in Heizungs- und Kühlanlagen, insbesondere dort, wo kompakte und effiziente Wärmeübertrager benötigt werden. Die Konstruktion aus rostfreiem Stahl und die gelötete Verbindung sorgen für eine lange Lebensdauer und zuverlässigen Betrieb.

Technische Daten

• Anzahl der Platten: 20
• Werkstoff: rostfreier Stahl (1.4404)
• Lotmaterial: Kupfer
• Bauhöhe: 538 mm
• Baulänge: 123 mm
• Bautiefe: 56 mm
• Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
• Maximaler Arbeitsdruck: 30 bar
• Maximale Temperatur: 230 °C
• Anschlussart: Außengewinde
• Mittenabstand Anschlüsse: 68 mm

Der Reflex Longtherm Plattenwärmetauscher RMB-60-20 bietet eine stabile und langlebige Lösung für die Wärmeübertragung in anspruchsvollen Heizungs- und Kühlkreisläufen. Mit seiner gelöteten Edelstahlkonstruktion und der hohen Druck- und Temperaturbeständigkeit erfüllt er die Anforderungen an effiziente und zuverlässige Wärmeübertrager in verschiedenen Anwendungen.
