Reflex Longtherm Plattenwärmetauscher RMB-60-2-40, gelötet, 40 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-40 ist ein gelöteter, zweigängiger Wärmetauscher mit 40 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Platten und ermöglicht die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar standhalten. Die gelötete Ausführung ist besonders robust und für anspruchsvolle Anwendungen geeignet.
Wie sind die Strömungsräume im Wärmetauscher gestaltet?
Die Strömungsräume unterscheiden sich durch zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand im System.
Für welche Anschlussarten ist der Wärmetauscher ausgelegt?
Der Reflex Longtherm RMB-60-2-40 verfügt über einen primären Anschluss mit Außengewinde in der Größe 1 1/4 Zoll (32 mm). Die Anschlüsse sind nicht seitlich angebracht, der Mittenabstand der Anschlüsse beträgt 68 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Welche Zulassungen erfüllt der Wärmetauscher?
Der Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen und entspricht damit den relevanten Sicherheits- und Qualitätsanforderungen für Druckgeräte im europäischen Raum.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer

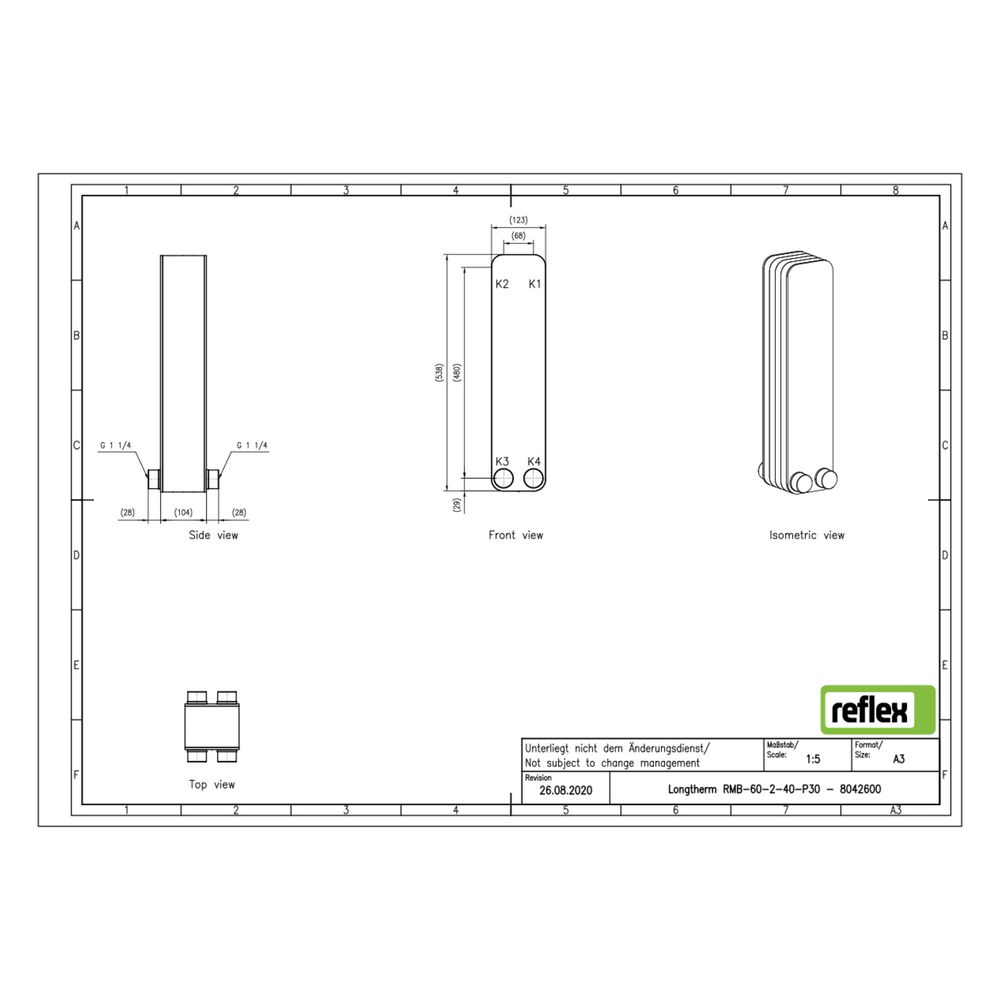

- Bauhöhe: 538 mm
- Bautiefe: 104 mm
- Baulänge: 123 mm
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-40 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner gelöteten Edelstahlkonstruktion, der hohen Temperatur- und Druckbeständigkeit sowie dem bewährten Kanaldesign erfüllt er anspruchsvolle Anforderungen an Leistung und Zuverlässigkeit.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8042600 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8042600 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 104,00 |
| EAN-13 | 4036705218736 |
| Geeignet für Dämmschale | ja |
| Gewicht | 11,79 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
