Reflex Longtherm Plattenwärmetauscher RMG-21-50, geschraubt, 50 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-21-50 ist ein geschraubter Wärmetauscher mit 50 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung für Reinigung oder Erweiterung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung bei unterschiedlichen Betriebsbedingungen.
Welche Materialien und Dichtungen werden verwendet?
Die Platten bestehen aus rostfreiem Edelstahl, das Lotmaterial ist Kupfer. Die Dichtungen sind aus klebefreiem NBR-Butyl gefertigt, was eine zuverlässige Abdichtung bei verschiedenen Medien ermöglicht. Die Materialauswahl kann je nach Kundenwunsch und Medium angepasst werden.
Welche Zulassungen und Betriebsparameter gelten für den Wärmetauscher?

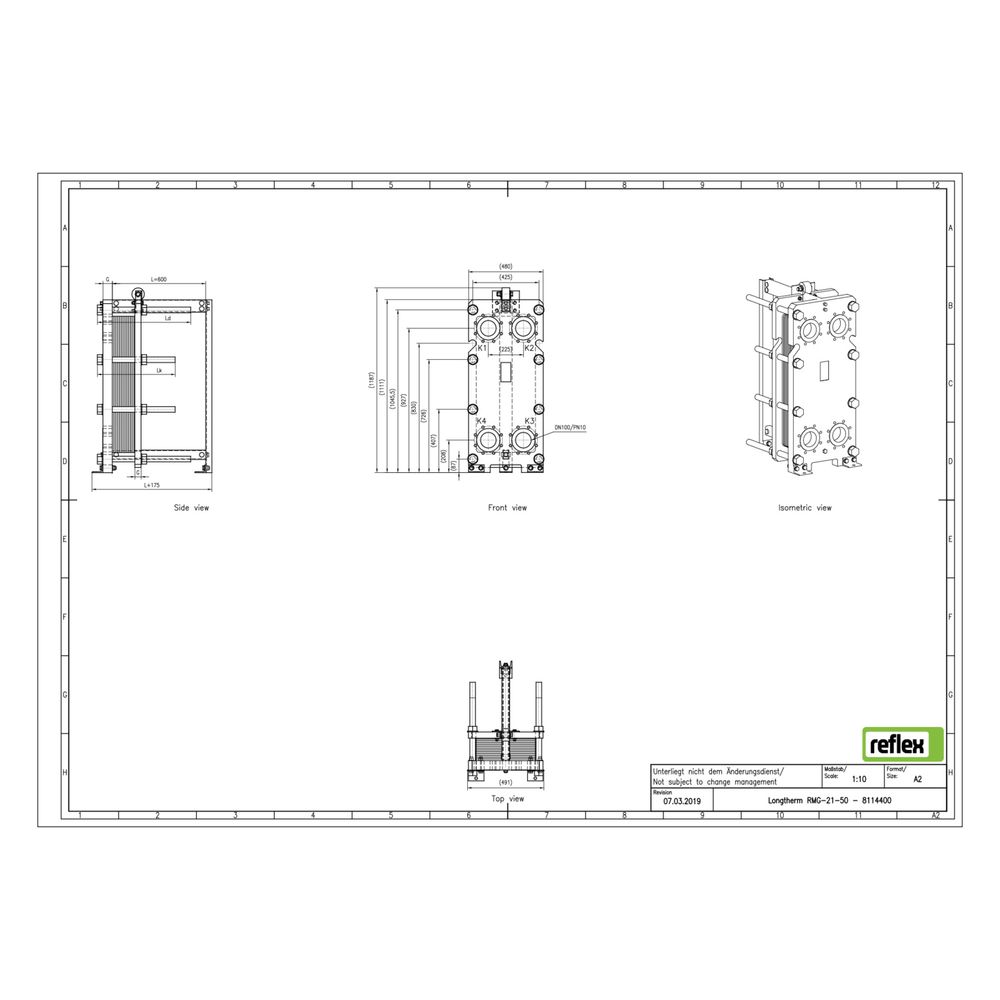

Der Reflex Longtherm Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Er ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser primär von DN 100. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 745 mm in der Tiefe.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: rostfreier Stahl
- Lotmaterial: Kupfer
- Dichtungen: NBR-Butyl, klebefrei
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 745 mm
- Mittenabstand Anschlüsse: 225 mm
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RMG-21-50 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der Zulassung für einen Arbeitsdruck bis 10 bar ist er eine zuverlässige Lösung für anspruchsvolle industrielle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8114400 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8114400 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 745,00 |
| EAN-13 | 4036705179563 |
| Geeignet für Dämmschale | nein |
| Gewicht | 376 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
