Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-235-2-250, gelötet, 250 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-250 ist ein gelöteter, zweigängiger Wärmetauscher mit 250 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für den Einsatz bei Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar ausgelegt. Typische Anwendungen finden sich in industriellen und gewerblichen Heizungs- und Kühlsystemen, die eine effiziente und stabile Wärmeübertragung erfordern.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Die Platten sind an Kontaktpunkten verbunden, was eine dauerhafte und stabile Verbindung sicherstellt. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden und so eine effiziente Wärmeübertragung ermöglichen.
Welche Strömungsräume und Kanalformen sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Anpassung an verschiedene Betriebsbedingungen und verbessert die Wärmeübertragung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die Ausführung mit DIN-Flanschanschluss erleichtert die Integration in bestehende Anlagen.

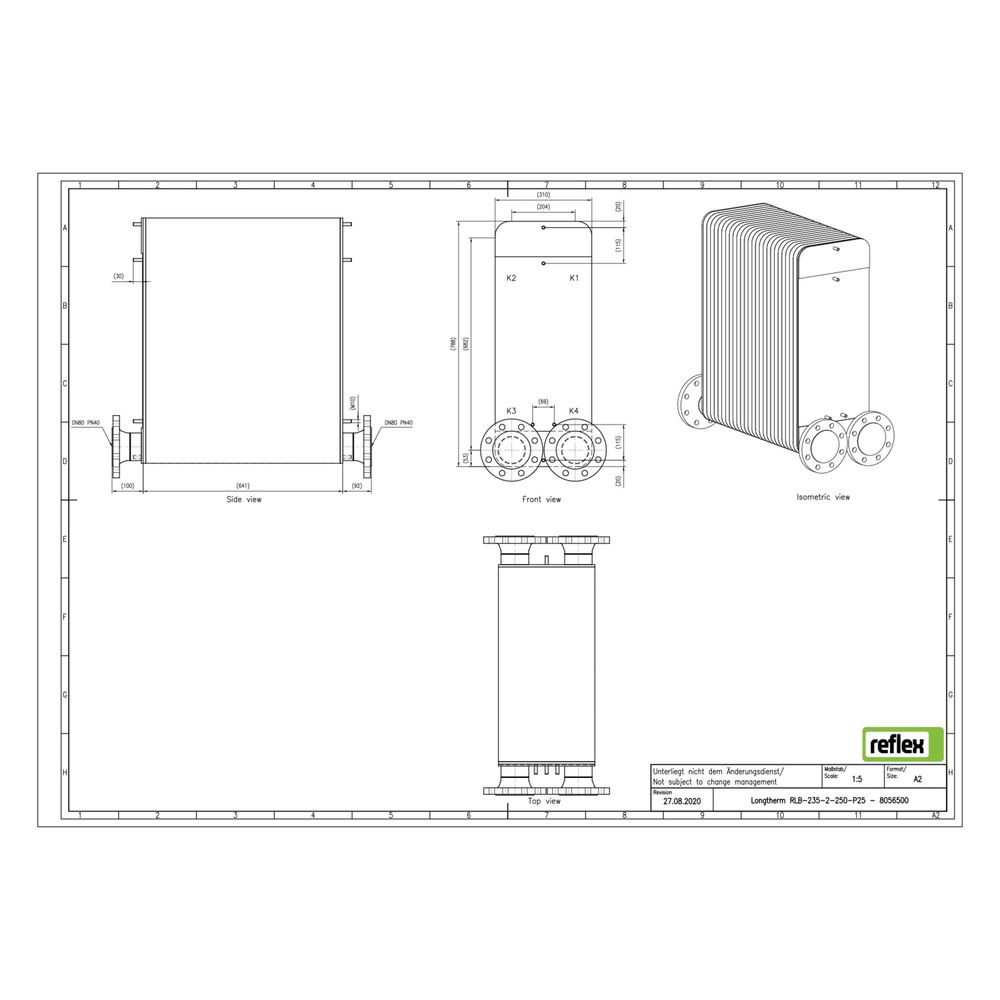

Welche Abmessungen und Anschlussdetails sind relevant?
Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 624 mm. Der Mittenabstand der Anschlüsse beträgt 170 mm. Der Nenndurchmesser der primären Seite ist DN 80, passend für Rohrleitungen dieses Durchmessers. Eine Dämmschale ist nicht integriert, jedoch ist der Wärmetauscher für die Nachrüstung mit einer Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 250
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 624 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-250 überzeugt durch seine robuste Bauweise aus gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher bewältigt. Mit 250 Platten und einem Nenndurchmesser von DN 80 bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heiz- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8056500 |
| Hersteller | Reflex |
| Anzahl der Platten | 250,00 |
| Artikelnummer | REFLEX-8056500 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 624,00 |
| EAN-13 | 4036705220104 |
| Geeignet für Dämmschale | ja |
| Gewicht | 269,2 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
