Reflex Longtherm Plattenwärmetauscher RHB-31-130, gelötet, 130 Platten, eingängig, G 1 1/4"

Der Reflex Longtherm Plattenwärmetauscher RHB-31-130 ist ein gelöteter, eingängiger Wärmetauscher mit 130 Edelstahlplatten (Werkstoff 1.4404) und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.

Wie ist der Aufbau des Longtherm Plattenwärmetauschers?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.

Welche Kanaltypen sind im Wärmetauscher integriert?

Der Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand entsprechend der Anwendung.

Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?

Das spezielle Lötverfahren sichert die Stabilität und dauerhafte Verbindung der Platten, sodass der Wärmetauscher Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.

Welche Anschlussarten und Maße sind verfügbar?

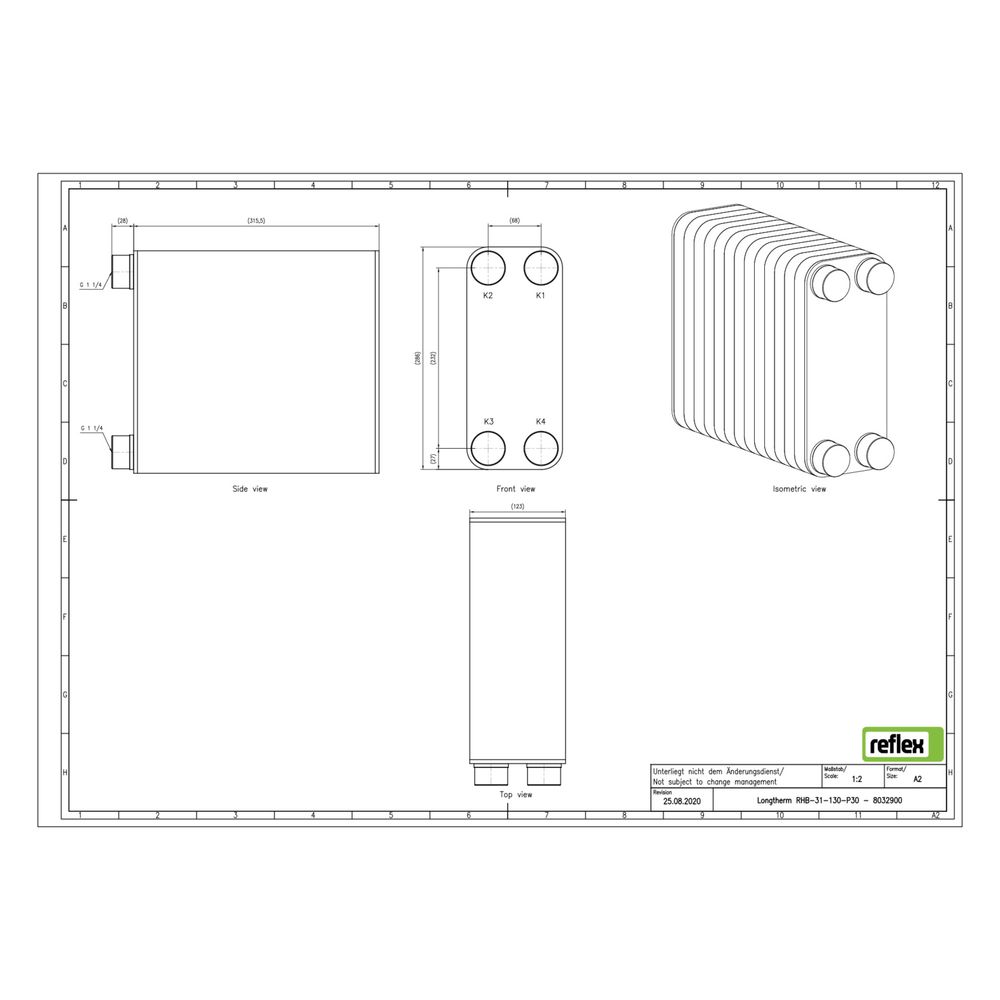

Der RHB-31-130 ist mit einem Außengewindeanschluss (AG) von 1 1/4 Zoll ausgestattet. Die Baulänge beträgt 123 mm, die Bauhöhe 286 mm und die Bautiefe 316 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.

Technische Daten

• Anzahl der Platten: 130
• Werkstoff: Edelstahl 1.4404
• Lotmaterial: Kupfer
• Anschluss: Außengewinde 1 1/4 Zoll
• Baulänge: 123 mm
• Bauhöhe: 286 mm
• Bautiefe: 316 mm
• Mittenabstand Anschlüsse: 68 mm
• Maximaler Arbeitsdruck: 30 bar
• Maximale Betriebstemperatur: 230 °C

Der Reflex Longtherm Plattenwärmetauscher RHB-31-130 überzeugt durch seine robuste Bauweise und hohe Belastbarkeit bei Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 30 bar. Mit 130 Edelstahlplatten und einem 1 1/4 Zoll Außengewindeanschluss bietet er eine effiziente und zuverlässige Wärmeübertragung für vielfältige Heiz- und Kühlsysteme.
