Reflex Longtherm Plattenwärmetauscher RLB-235-260, gelötet, 260 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-260 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 260 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in Heizungs- und Kühlkreisläufen. Die Verbindung der Platten erfolgt durch ein spezielles Kupferlot-Vakuumlötverfahren, das eine dauerhafte Stabilität sicherstellt.
Wie ist der Aufbau und die Funktionsweise des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Dabei unterscheidet man zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei gleichzeitig kontrolliertem Druckverlust.

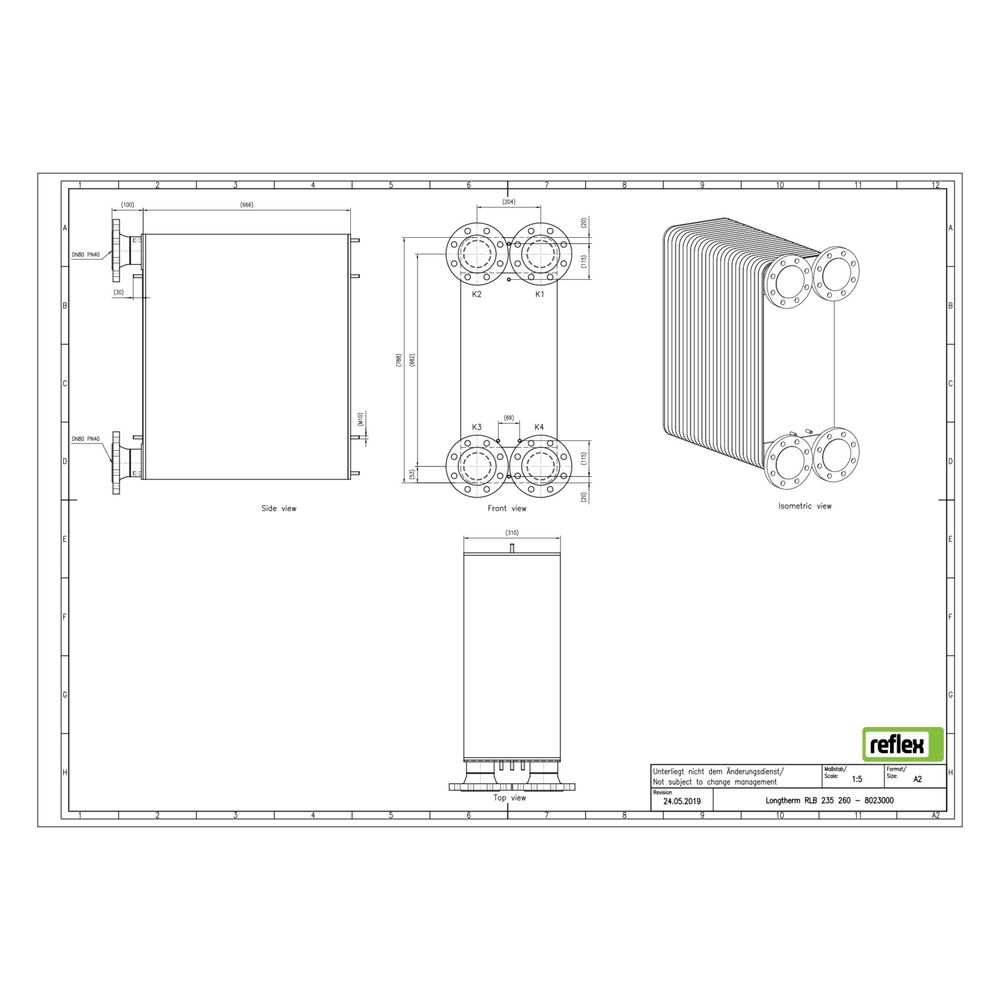

Welche Anschlussarten und Maße sind beim RLB-235-260 verfügbar?
Der Plattenwärmetauscher RLB-235-260 ist mit DIN-Flanschanschlüssen ausgestattet und verfügt über einen primären Anschluss als Rohrende. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 649 mm. Der Mittenabstand der Anschlüsse liegt bei 204 mm. Diese Maße ermöglichen eine flexible Integration in bestehende Anlagen mit DN 80 Rohrleitungen.
Für welche Einsatzbereiche ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Dank seiner robusten Bauweise aus rostfreiem Stahl und der hohen Temperatur- und Druckbeständigkeit eignet sich der Longtherm RLB-235-260 für den Einsatz in Heizungs-, Kühl- und Prozesswasseranlagen. Die Zulassung gemäß der Richtlinie für Druckgeräte 2014/68/EU bestätigt die Eignung für den professionellen Einsatz in Industrie und Gewerbe.
Technische Daten
- Anzahl der Platten: 260
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 649 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: DIN-Flansch, Rohrende primär
Der Reflex Longtherm Plattenwärmetauscher RLB-235-260 überzeugt durch seine langlebige Konstruktion aus Edelstahl mit kupfergelöteten Platten und seine hohe Belastbarkeit bei Temperaturen bis 230 °C und einem Betriebsdruck von 25 bar. Diese Eigenschaften machen ihn zu einer zuverlässigen Lösung für effiziente Wärmeübertragung in anspruchsvollen Anlagen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8023000 |
| Hersteller | Reflex |
| Anzahl der Platten | 260,00 |
| Artikelnummer | REFLEX-8023000 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 649,00 |
| EAN-13 | 4036705193729 |
| Geeignet für Dämmschale | ja |
| Gewicht | 277,5 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
