Reflex Longtherm Plattenwärmetauscher RLB-110-50, gelötet, 50 Platten, eingängig, G 2 1/2"

Der Reflex Longtherm Plattenwärmetauscher RLB-110-50 ist ein gelöteter, eingängiger Wärmetauscher mit 50 Edelstahlplatten und einem primären Außengewindeanschluss G 2 1/2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung auf kleinem Bauraum erforderlich ist.

Wie ist der Aufbau des Longtherm Plattenwärmetauschers?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.

Welche Vorteile bietet das Lötverfahren?

Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Platten und ermöglicht die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar standhalten. Die gelötete Ausführung ist besonders robust und eignet sich für anspruchsvolle industrielle und gewerbliche Anwendungen.

Welche Anschlussarten und Maße sind verfügbar?

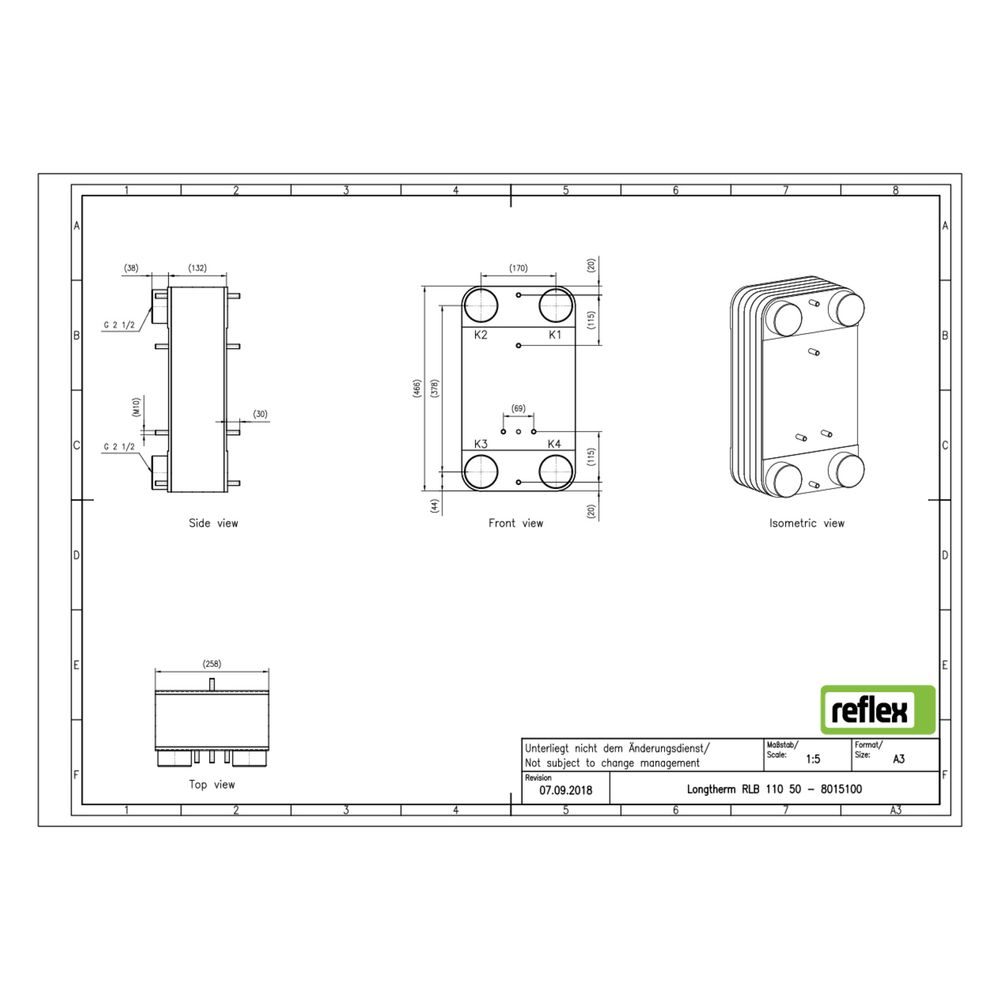

Der Longtherm RLB-110-50 verfügt über einen primären Außengewindeanschluss G 2 1/2 Zoll (65 mm Nenndurchmesser). Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 132 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.

Wie sind die Strömungsräume im Wärmetauscher gestaltet?

Die Kanäle auf den Edelstahlplatten bilden zwei unterschiedliche Strömungsräume, die sich in ihrer Kanalform unterscheiden: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit höherem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringerem Durchflusswiderstand aufweist. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Betrieb.

Technische Daten

• Anzahl der Platten: 50
• Werkstoff: Edelstahl 1.4404
• Lotmaterial: Kupfer
• Maximaler Arbeitsdruck: 25 bar
• Maximale Temperatur: 230 °C
• Primärer Anschluss: Außengewinde G 2 1/2 Zoll (65 mm)
• Baulänge: 258 mm
• Bauhöhe: 466 mm
• Bautiefe: 132 mm
• Mittenabstand Anschlüsse: 170 mm
• Dämmschale geeignet: Ja

Der Reflex Longtherm Plattenwärmetauscher RLB-110-50 überzeugt durch seine robuste gelötete Bauweise aus Edelstahl und Kupferlot, die hohe Temperaturen und Drücke ermöglicht. Mit 50 Platten und einem Außengewindeanschluss G 2 1/2 Zoll bietet er eine effiziente Wärmeübertragung bei kompakter Bauform und ist für den Einsatz in Heizungs- und Kühlkreisläufen geeignet.
