Reflex Longtherm Plattenwärmetauscher RLB-110-140, gelötet, 140 Platten, eingängig, G 2 1/2"

Der Reflex Longtherm Plattenwärmetauscher RLB-110-140 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 140 Platten und einem primären Außengewindeanschluss G 2 1/2". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.

Wie ist der Aufbau und die Funktionsweise des Longtherm Plattenwärmetauschers?

Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.

Welche technischen Eigenschaften und Zulassungen besitzt der Plattenwärmetauscher?

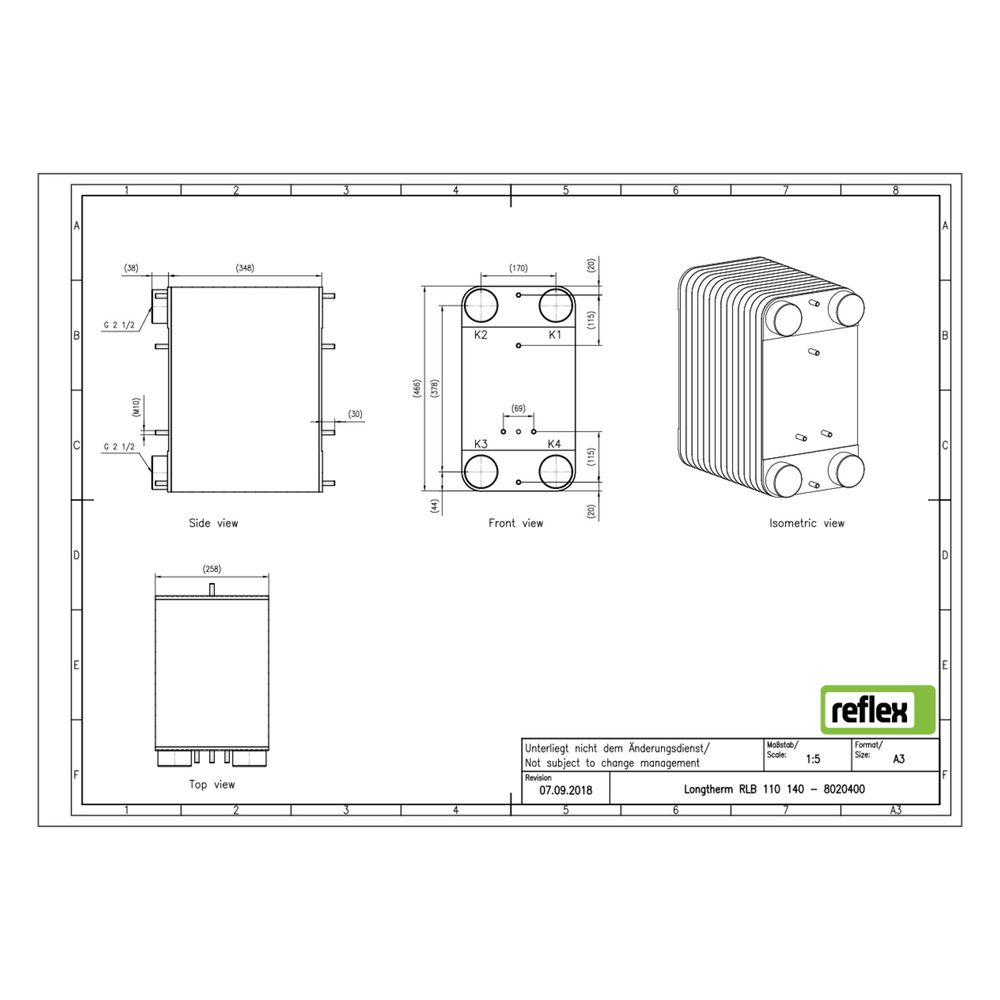

Der Wärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen und trägt ein CE-Kennzeichen. Er ist für einen maximalen Betriebsdruck von 25 bar ausgelegt und hält Temperaturen bis 230 °C stand. Die gelötete Verbindung der Platten sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Die Bauabmessungen betragen 258 mm in der Baulänge, 466 mm in der Bauhöhe und 348 mm in der Bautiefe. Der Anschluss erfolgt über ein Außengewinde mit einem Nenndurchmesser von 2 1/2 Zoll (65 mm). Der Wärmetauscher ist für die Verwendung mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.

Welche Vorteile bietet das spezielle Lötverfahren bei diesem Wärmetauscher?

Das vakuumverlöten mit Kupferlot ermöglicht eine dauerhafte und stabile Verbindung der Edelstahlplatten. Dieses Verfahren ermöglicht es dem Wärmetauscher, hohen Temperaturen und Betriebsdrücken standzuhalten, ohne dass die Verbindungsstellen beeinträchtigt werden. Dadurch wird eine lange Lebensdauer und eine zuverlässige Funktion in anspruchsvollen Heiz- und Kühlkreisläufen sichergestellt.

Technische Daten

• Anzahl der Platten: 140
• Werkstoff: rostfreier Stahl (Edelstahl 1.4404)
• Lotmaterial: Kupfer
• Maximaler Arbeitsdruck: 25 bar
• Maximale Temperatur: bis 230 °C
• Primärer Anschluss: Außengewinde G 2 1/2" (65 mm)
• Baulänge: 258 mm
• Bauhöhe: 466 mm
• Bautiefe: 348 mm
• Mittenabstand Anschlüsse: 170 mm
• Geeignet für Dämmschale: ja

Der Reflex Longtherm Plattenwärmetauscher RLB-110-140 überzeugt durch seine robuste Bauweise und das spezielle Lötverfahren, das hohe Temperaturen und Drücke bis 25 bar ermöglicht. Mit 140 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2" ist er eine zuverlässige Lösung für effiziente Wärmeübertragung in Heiz- und Kühlkreisläufen.
