Reflex Longtherm Plattenwärmetauscher RLB-110-2-100, gelötet, 100 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-100 ist ein gelöteter, zweigängiger Wärmetauscher mit 100 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine hohe thermische Effizienz und Stabilität bei hohen Temperaturen und Drücken.
Welche Kanalformen sind im Wärmetauscher integriert und welche Funktion haben sie?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher ausgelegt?
Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Edelstahlplatten und ermöglicht den Einsatz bei Temperaturen bis 230 °C. Der zulässige maximale Betriebsdruck beträgt 25 bar, was den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen ermöglicht. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussarten und Maße sind beim RLB-110-2-100 vorhanden?

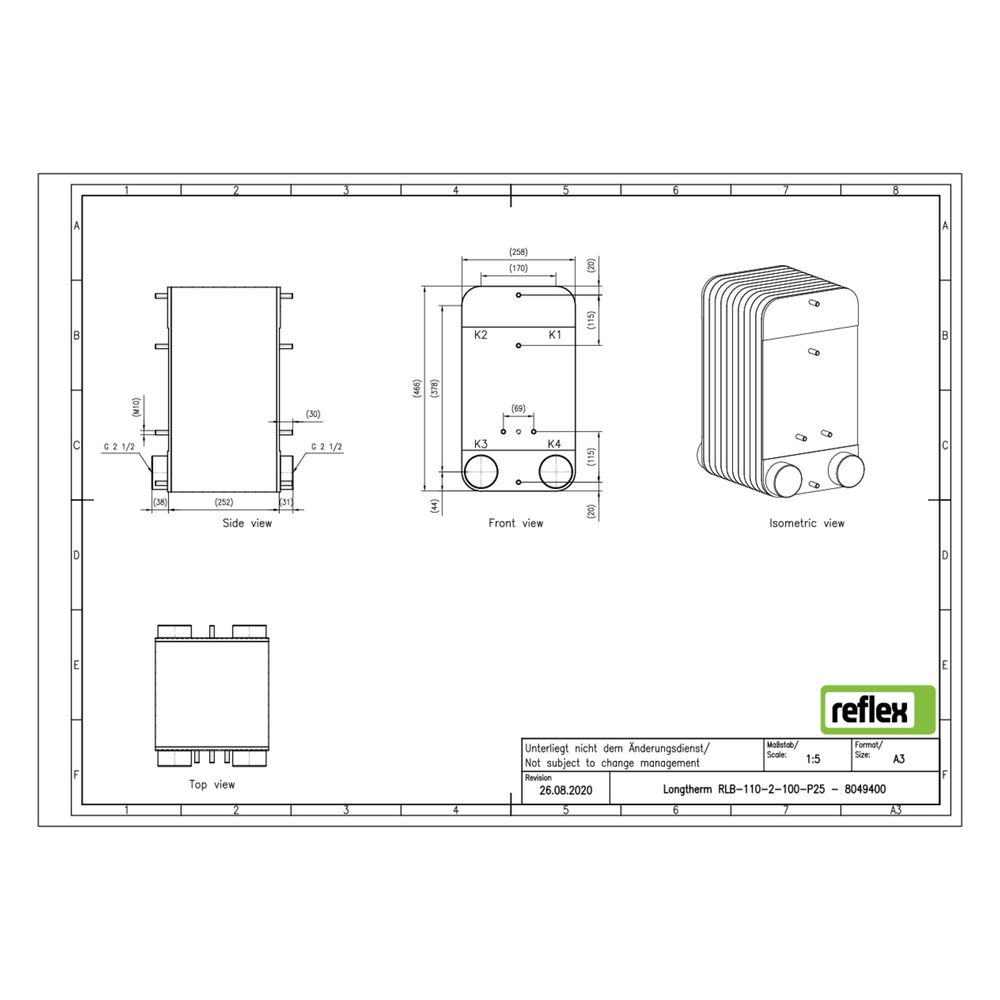

Der Wärmetauscher ist mit einem Außengewindeanschluss G 2 1/2 Zoll (65 mm Nenndurchmesser primär) ausgestattet. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 252 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Das Gerät ist für den Einbau einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 100
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anschluss: Außengewinde G 2 1/2 Zoll
- Maximaler Betriebsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 252 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-100 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der präzisen Kanalgestaltung ermöglicht er eine zuverlässige Leistung bei anspruchsvollen Betriebsbedingungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8049400 |
| Hersteller | Reflex |
| Anzahl der Platten | 100,00 |
| Artikelnummer | REFLEX-8049400 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 252,00 |
| EAN-13 | 4036705219412 |
| Geeignet für Dämmschale | ja |
| Gewicht | 57,51 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
