Reflex Longtherm Plattenwärmetauscher RMB-235-250, gelötet, 250 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-250 ist ein gelöteter, eingängiger Plattenwärmetauscher aus rostfreiem Edelstahl (1.4404) mit 250 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen. Die Verbindung der Platten erfolgt durch ein spezielles Kupferlot-Vakuumlötverfahren, das eine hohe Stabilität und dauerhafte Dichtigkeit sicherstellt.
Wie ist der Aufbau und die Funktionsweise des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Dabei unterscheidet man zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien.
Welche Anschlussarten und Maße sind beim RMB-235-250 verfügbar?

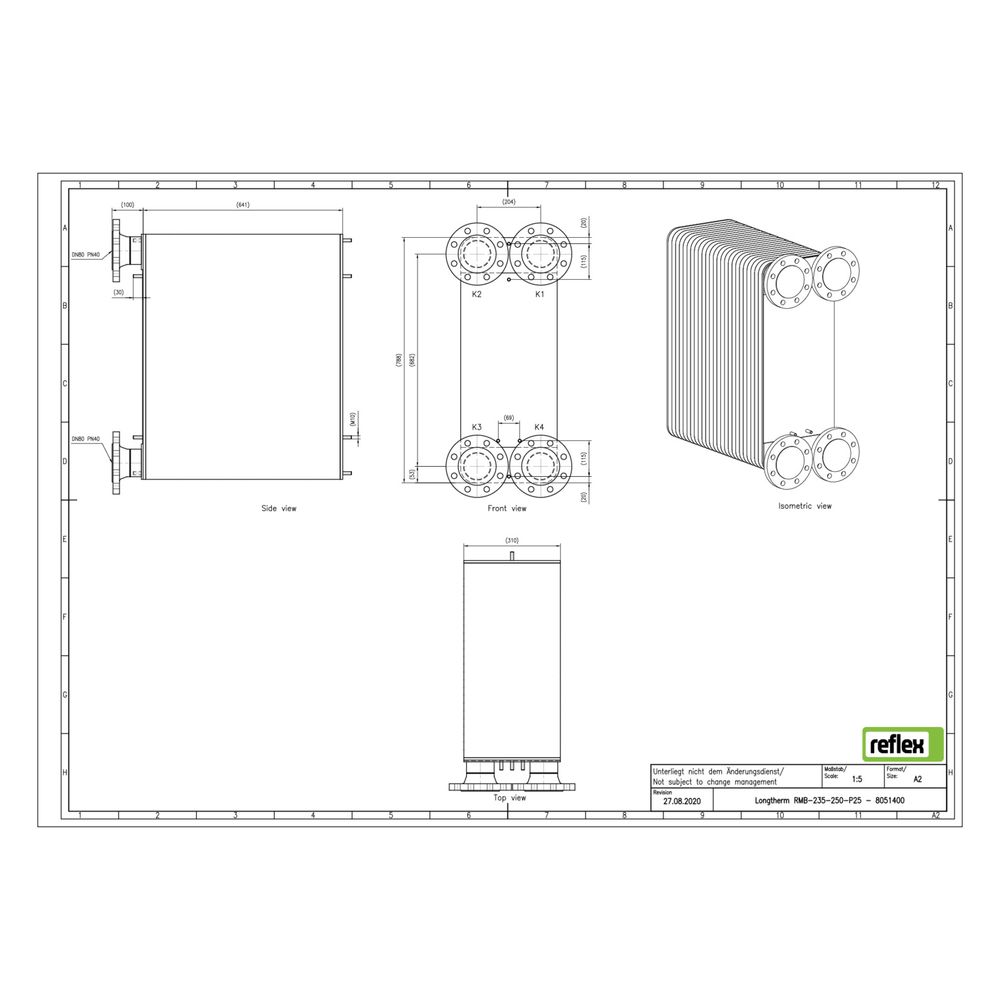

Der RMB-235-250 ist mit DIN-Flanschanschlüssen ausgestattet und hat einen Nenndurchmesser von DN 80. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 624 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Diese Abmessungen und Anschlussarten sind für den Einbau in industrielle und gewerbliche Anlagen ausgelegt.
Für welche Einsatzbereiche ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Dank seiner hohen Temperatur- und Druckbeständigkeit ist der Plattenwärmetauscher ideal für Heizungs-, Kühl- und Prozesswasseranwendungen in Industrie und Gewerbe. Die robuste Bauweise aus Edelstahl und das spezielle Lötverfahren ermöglichen eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen. Zudem ist der Wärmetauscher für den Einbau mit Dämmschalen geeignet, um Wärmeverluste zu minimieren.
Technische Daten
- Anzahl der Platten: 250
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 624 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-250 überzeugt durch seine robuste Bauweise aus Edelstahl, das bewährte Kupferlot-Vakuumlötverfahren und seine hohe Belastbarkeit bei Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 25 bar. Diese Eigenschaften machen ihn zu einer zuverlässigen Lösung für effiziente Wärmeübertragung in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8051400 |
| Hersteller | Reflex |
| Anzahl der Platten | 250,00 |
| Artikelnummer | REFLEX-8051400 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 624,00 |
| EAN-13 | 4036705219610 |
| Geeignet für Dämmschale | ja |
| Gewicht | 269,2 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
