Reflex Longtherm Plattenwärmetauscher RHB-31-2-20, gelötet, 20 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-31-2-20 ist ein gelöteter, zweigängiger Wärmeübertrager mit 20 Edelstahlplatten und einem primären Anschluss mit Außengewinde 1 1/4 Zoll (32 mm). Er ist ausgelegt für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung stellt eine hohe Stabilität und dauerhafte Dichtigkeit sicher. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Es werden zwei Kanalformen unterschieden: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften und Anschlussmöglichkeiten bietet der Wärmetauscher?

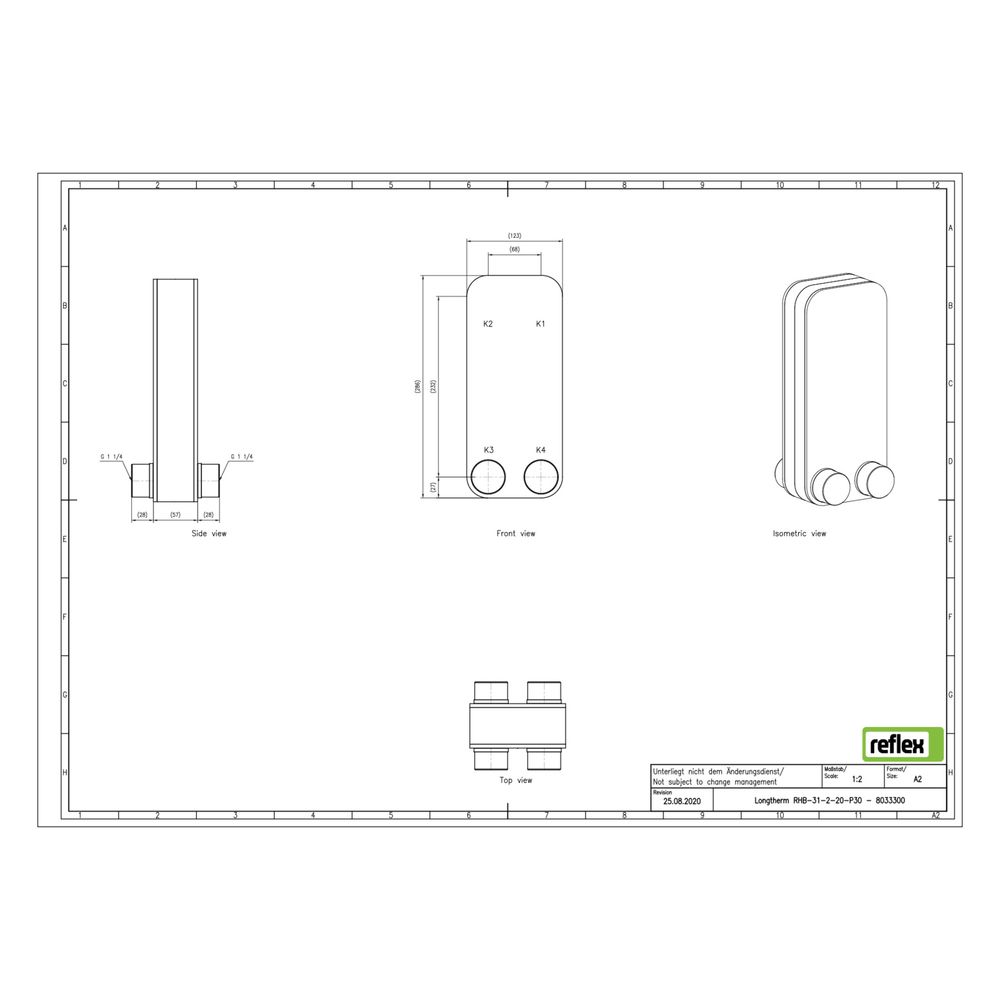

Der Reflex Longtherm RHB-31-2-20 verfügt über einen primären Anschluss mit Außengewinde 1 1/4 Zoll (32 mm) und einen Mittenabstand der Anschlüsse von 68 mm. Die Baulänge beträgt 123 mm, die Bauhöhe 286 mm und die Bautiefe 58 mm. Der Wärmetauscher ist für den Einsatz mit Dämmschalen geeignet, wird jedoch ohne Dämmschale geliefert. Die maximale zulässige Betriebstemperatur liegt bei 230 °C, der maximale Arbeitsdruck bei 30 bar.
Welche Zulassungen und Normen erfüllt der Plattenwärmetauscher?
Der Reflex Longtherm Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Diese Zulassung bestätigt die Eignung für den Einsatz in druckbeaufschlagten Systemen und die Einhaltung relevanter Sicherheitsanforderungen.
Technische Daten
- Anzahl der Platten: 20
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Mittenabstand Anschlüsse: 68 mm
- Baulänge: 123 mm
- Bauhöhe: 286 mm
- Bautiefe: 58 mm
- Max. Arbeitsdruck: 30 bar
- Max. Betriebstemperatur: 230 °C
- Dämmschale: nicht im Lieferumfang, geeignet für Dämmschale
Der Reflex Longtherm Plattenwärmetauscher RHB-31-2-20 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen Kupferlot-Verbindung erfüllt er anspruchsvolle Anforderungen. Die kompakte Bauform und die standardisierten Anschlüsse erleichtern die Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8033300 |
| Hersteller | Reflex |
| Anzahl der Platten | 20,00 |
| Artikelnummer | REFLEX-8033300 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 58,00 |
| EAN-13 | 4036705217548 |
| Geeignet für Dämmschale | ja |
| Gewicht | 4,1 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
