Reflex Longtherm Plattenwärmetauscher RMB-34-10, gelötet, 10 Platten, eingängig, G 3/4"

Der Reflex Longtherm Plattenwärmetauscher RMB-34-10 ist ein gelöteter, eingängiger Wärmetauscher mit 10 Edelstahlplatten (Werkstoff 1.4404) und einem Außengewindeanschluss G 3/4". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.

Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Die kompakte Bauweise ermöglicht eine effiziente Wärmeübertragung.

Welche Strömungsräume und Kanalformen sind vorhanden?

Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand je nach Anforderung.

Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?

Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die Ausführung mit Außengewindeanschluss G 3/4" ermöglicht eine einfache Integration in bestehende Anlagen. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.

Welche Maße und Anschlussdetails sind relevant?

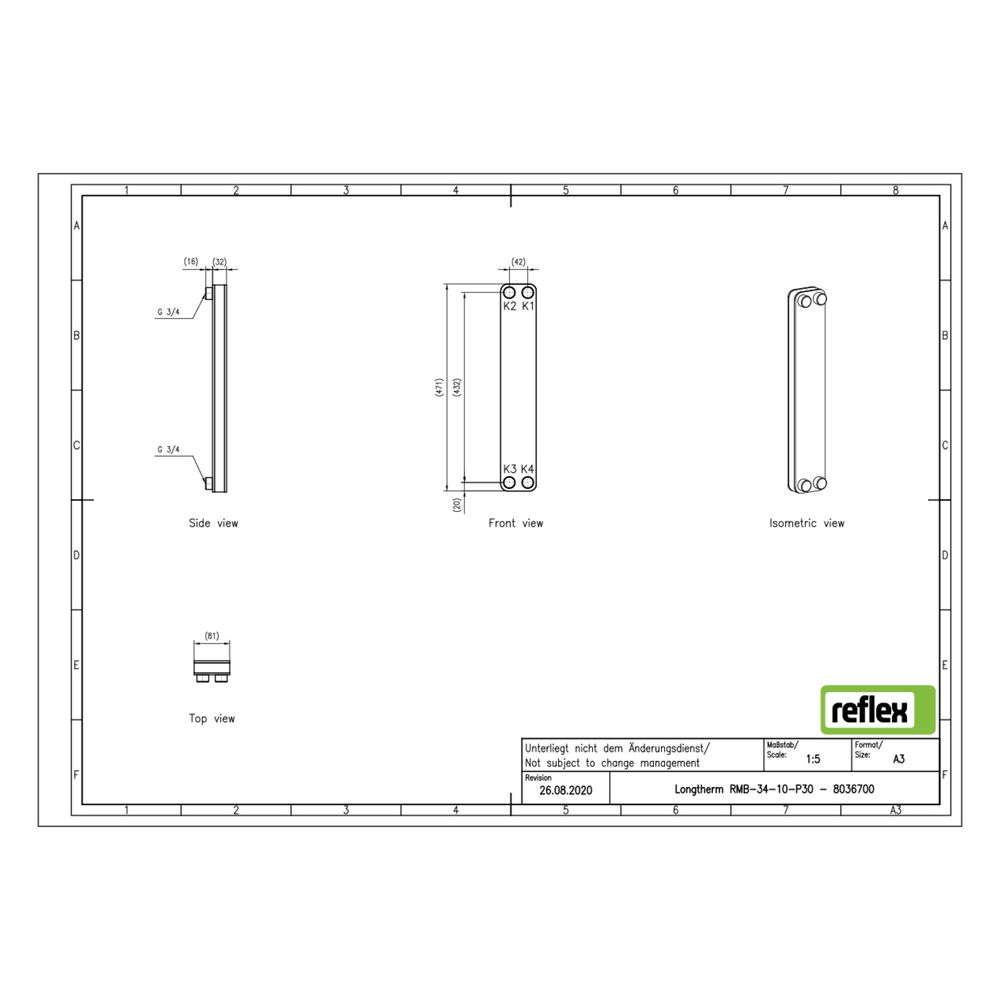

Der Wärmetauscher hat eine Baulänge von 81 mm, eine Bauhöhe von 471 mm und eine Bautiefe von 32 mm. Der Mittenabstand der Anschlüsse beträgt 42 mm. Die primären Anschlüsse sind als Außengewinde ausgeführt, was eine sichere Verbindung mit Rohrleitungen ermöglicht.

Technische Daten

• Anzahl der Platten: 10
• Werkstoff: Edelstahl 1.4404
• Lotmaterial: Kupfer
• Anschlussgröße primär: G 3/4" (Außengewinde)
• Maximaler Arbeitsdruck: 30 bar
• Maximale Betriebstemperatur: 230 °C
• Baulänge: 81 mm
• Bauhöhe: 471 mm
• Bautiefe: 32 mm
• Mittenabstand Anschlüsse: 42 mm
• Ausführung: gelötet

Der Reflex Longtherm Plattenwärmetauscher RMB-34-10 überzeugt durch seine robuste Bauweise aus hochwertigem Edelstahl und Kupferlot, die hohe Temperaturen und Drücke ermöglicht. Mit 10 Platten und einem Außengewindeanschluss G 3/4" bietet er eine effiziente Wärmeübertragung für vielfältige Heiz- und Kühlsysteme. Die kompakte Bauform macht ihn zu einer zuverlässigen Komponente in der Haustechnik.
