Reflex Longtherm Plattenwärmetauscher RMB-110-100, gelötet, 100 Platten, eingängig, G 2 1/2"

Der Reflex Longtherm Plattenwärmetauscher RMB-110-100 ist ein gelöteter, eingängiger Wärmetauscher mit 100 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 2 1/2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.

Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Konstruktion. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.

Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

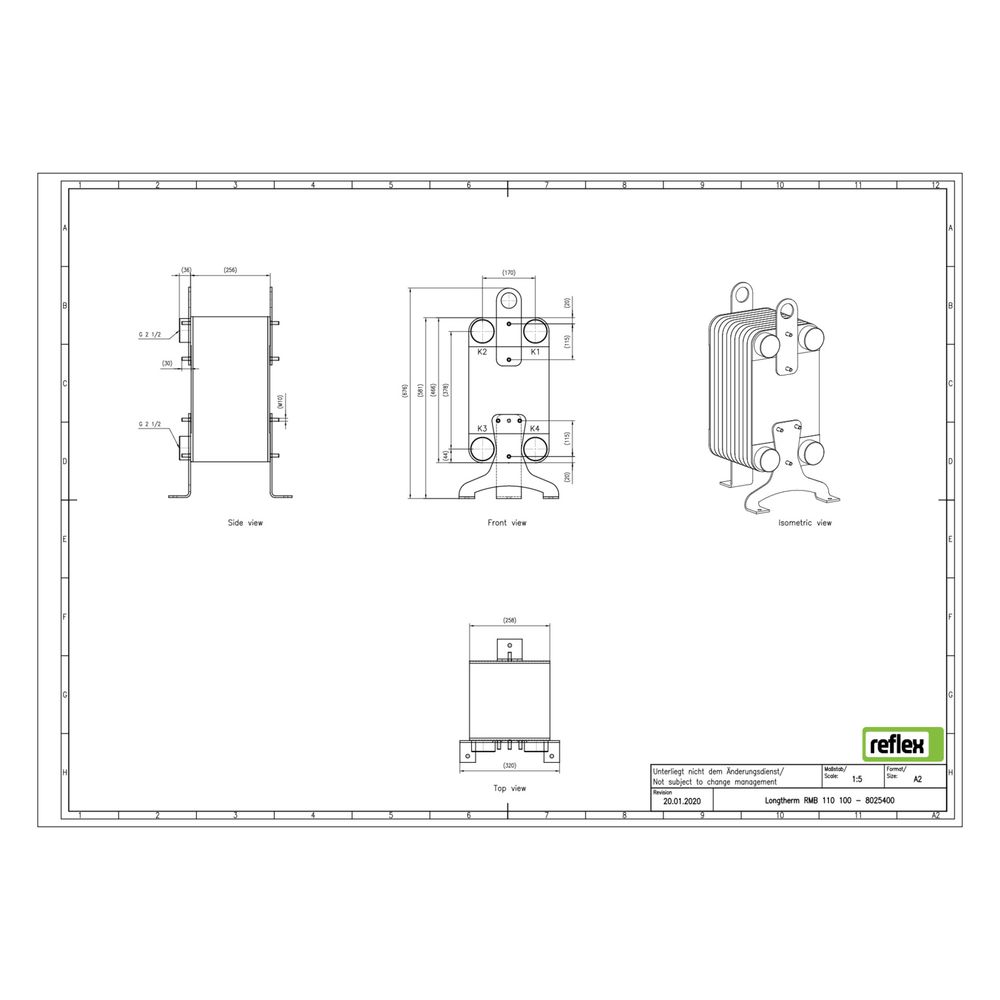

Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 25 bar ausgelegt und hält Temperaturen bis 230 °C stand. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 252 mm. Der Nenndurchmesser des primären Anschlusses beträgt 2 1/2 Zoll (65 mm) mit Außengewinde. Der Wärmetauscher ist nicht vollversiegelt und verfügt nicht über seitliche Anschlussmöglichkeiten. Er ist geeignet für die Verwendung mit einer Dämmschale, die jedoch nicht im Lieferumfang enthalten ist.

Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?

Dank seiner robusten Bauweise und der hohen Temperatur- und Druckbeständigkeit eignet sich der Longtherm Plattenwärmetauscher für den Einsatz in Heizungs-, Kühl- und Prozesswasseranlagen. Die gelötete Konstruktion aus rostfreiem Stahl ermöglicht eine lange Lebensdauer und eine effiziente Wärmeübertragung in anspruchsvollen Umgebungen.

Technische Daten

• Anzahl der Platten: 100
• Werkstoff: rostfreier Stahl (1.4404)
• Lotmaterial: Kupfer
• Maximaler Arbeitsdruck: 25 bar
• Maximale Temperatur: bis 230 °C
• Primärer Anschluss: Außengewinde G 2 1/2 Zoll (65 mm)
• Baulänge: 258 mm
• Bauhöhe: 466 mm
• Bautiefe: 252 mm
• Mittenabstand Anschlüsse: 170 mm
• Dämmschale geeignet: ja

Der Reflex Longtherm Plattenwärmetauscher RMB-110-100 überzeugt durch seine stabile, gelötete Bauweise aus Edelstahl und Kupferlot sowie seine hohe Temperatur- und Druckbeständigkeit. Mit 100 Platten und einem Nenndurchmesser von 2 1/2 Zoll bietet er eine effiziente Wärmeübertragung für vielfältige industrielle und gewerbliche Anwendungen.
