Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-31-110, gelötet, 110 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-31-110 ist ein gelöteter, eingängiger Wärmetauscher mit 110 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er ist ausgelegt für Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung auf kleinem Bauraum erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten aus Werkstoff 1.4404, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden und so eine effiziente Wärmeübertragung ermöglichen.
Welche Kanalformen und Strömungsräume sind vorhanden?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die Ausführung mit Außengewindeanschluss ermöglicht eine einfache Integration in bestehende Anlagen.

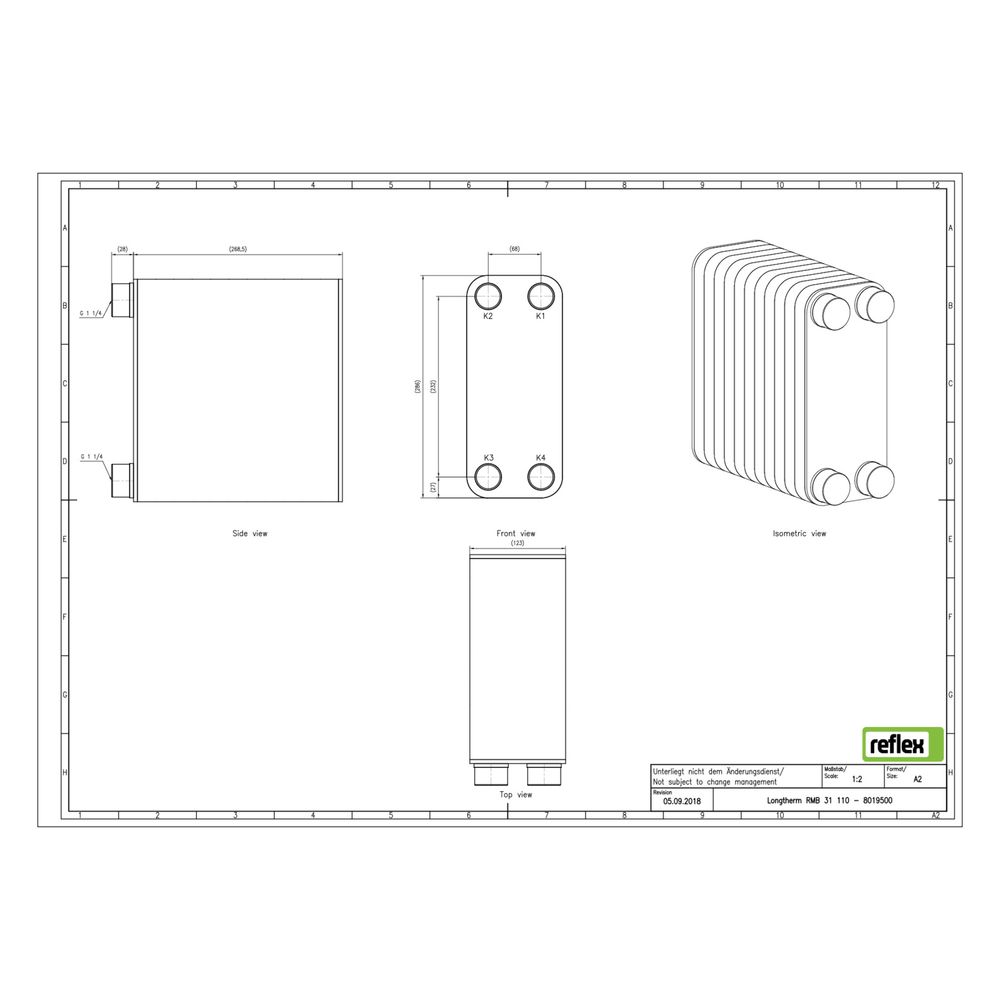

Welche Maße und Anschlussdetails sind relevant?
Der Wärmetauscher hat eine Baulänge von 123 mm, eine Bauhöhe von 286 mm und eine Bautiefe von 269 mm. Der Mittenabstand der Anschlüsse beträgt 68 mm. Der primäre Anschluss ist ein Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 110
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Baulänge: 123 mm
- Bauhöhe: 286 mm
- Bautiefe: 269 mm
- Mittenabstand Anschlüsse: 68 mm
- Primärer Anschluss: Außengewinde 1 1/4 Zoll
- Dämmschale geeignet: Ja
Der Reflex Longtherm Plattenwärmetauscher RMB-31-110 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher bewältigen. Mit 110 Platten und einem Außengewindeanschluss von 1 1/4 Zoll bietet er eine effiziente Wärmeübertragung bei kompakter Bauform und ist für vielfältige Heizungs- und Kühlanwendungen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8019500 |
| Hersteller | Reflex |
| Anzahl der Platten | 110,00 |
| Artikelnummer | REFLEX-8019500 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 269,00 |
| EAN-13 | 4036705178481 |
| Geeignet für Dämmschale | ja |
| Gewicht | 19,35 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
