Reflex Refix DE Ausdehnungsgefäß MAG 50, Nennvolumen 50l, 10 bar, tauschbare Membran, mit Füßen, Blau

Das Reflex Refix DE Ausdehnungsgefäß MAG 50 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 50 Litern und einem maximalen Arbeitsdruck von 10 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet und verfügt über eine langlebige Epoxidharzbeschichtung sowie korrosionsgeschützte wasserberührende Teile. Die blaue Ausführung ist für den vertikalen Einbau mit stabilen Füßen vorgesehen.

Für welche Anwendungen ist das Refix DE MAG 50 geeignet?

Das Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen mit erhöhten Korrosionsschutzanforderungen konzipiert, darunter Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen und Wärmequellenanlagen. Es ist nicht für Zentralheizungen oder Kühlsysteme geeignet und entspricht der DIN EN 13831 sowie der Druckgeräterichtlinie 2014/68/EU.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß besitzt eine nicht durchströmte Vollmembran, die ab einem Volumen von 50 Litern tauschbar ist. Die Membran trennt den Wasserraum vom Gasraum mit Druckpolster. Wasserberührende Teile sind korrosionsgeschützt, und die Außenbeschichtung besteht aus langlebigem Epoxidharz. Das Gefäß ist blau lackiert und mit Füßen für eine stabile vertikale Aufstellung ausgestattet.

Welche technischen Merkmale und Anschlüsse bietet das Gefäß?

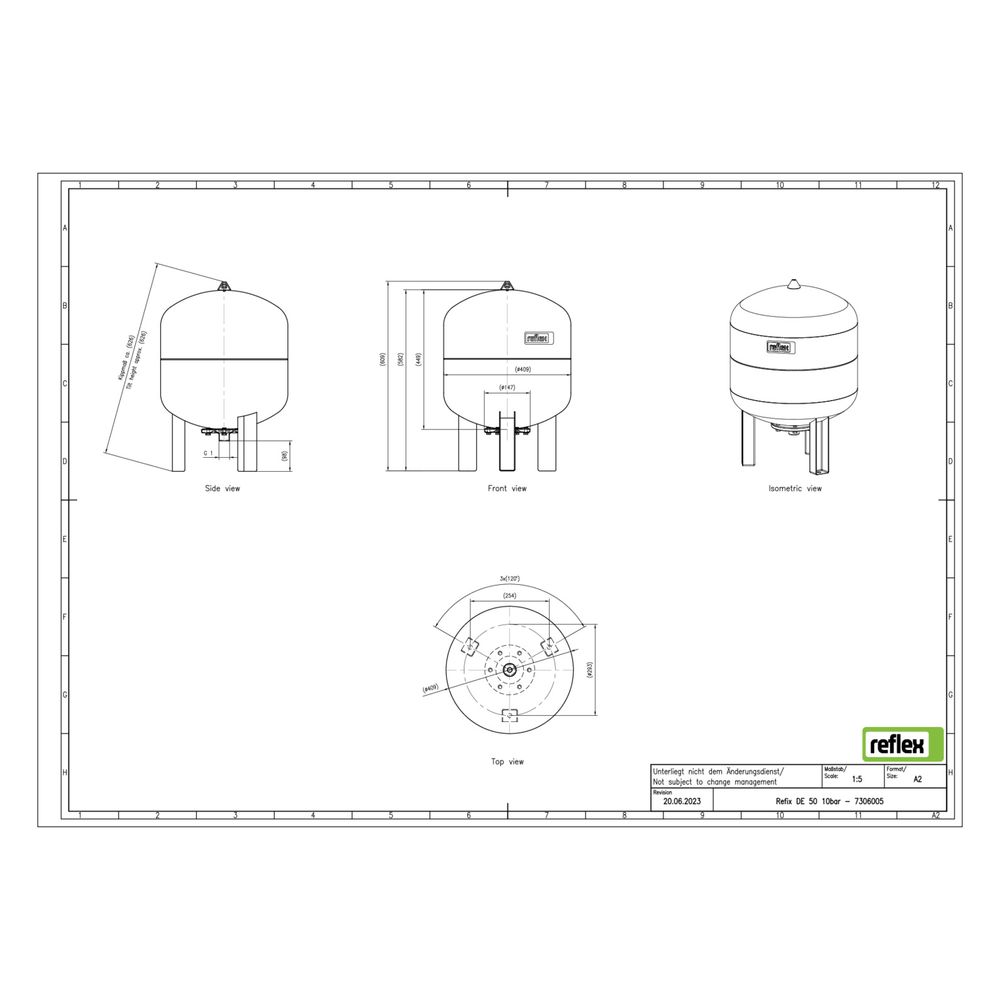

Das Refix DE MAG 50 hat einen Durchmesser von 409 mm und eine Bauhöhe von 604 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Der Vordruck ist auf 4 bar eingestellt, und das Gefäß ist für Mediumtemperaturen von -10 bis 70 °C ausgelegt. Es ist nicht mit einem Manometer oder Sicherheitsventil ausgestattet.

Welche Besonderheiten sind bei der Nutzung zu beachten?

Das Gefäß ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent geeignet. Es ist nicht für den horizontalen Einbau oder für Kühlsysteme vorgesehen. Manometer und Vordruckventil sind bei diesem Modell nicht integriert.

Technische Daten

• Nennvolumen: 50 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: blau
• Bauhöhe: 604 mm
• Durchmesser: 409 mm
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Rohraußendurchmesser Anschluss: 33,7 mm
• Vordruck: 4 bar
• Mediumtemperatur: -10 bis 70 °C
• Membranmaterial: Butylkautschuk (IIR)
• Mit Füßen: ja
• Membran tauschbar: ja

Das Reflex Refix DE MAG 50 Ausdehnungsgefäß bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 50 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für verschiedene Anwendungen wie Feuerlösch- und Betriebswassersysteme geeignet und überzeugt durch seine tauschbare Vollmembran und langlebige Beschichtung.
