Reflex Refix DE Ausdehnungsgefäß MAG 80, Nennvolumen 80l, 10 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 80 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 80 Litern und einem maximalen Betriebsdruck von 10 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß verfügt über eine tauschbare Vollmembran ab 50 Litern und ist mit Füßen für eine stabile vertikale Aufstellung ausgestattet.

Für welche Anwendungen ist das Refix DE 80 geeignet?

Das Refix DE 80 ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 entsprechen. Typische Einsatzbereiche sind Feuerlöschanlagen, Brauch- und Betriebswassersysteme, Fußbodenheizungen und Wärmequellenanlagen. Die korrosionsgeschützten wasserberührenden Teile und die langlebige Epoxidharzbeschichtung machen das Gefäß auch für Systeme mit erhöhten Anforderungen an den Korrosionsschutz geeignet.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß ist ein nicht durchströmtes Membran-Druckausdehnungsgefäß mit einer Vollmembran nach DIN EN 13831, die ab einem Volumen von 50 Litern tauschbar ist. Die Membran trennt den Wasserraum vom Gasraum mit Druckpolster. Das Gefäß ist mit Füßen ausgestattet, die eine vertikale Platzierung ermöglichen. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm.

Welche technischen Eigenschaften und Schutzmaßnahmen bietet das Refix DE 80?

Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und kann mit Frostschutzmittelzusätzen von 25 bis 50 % betrieben werden. Die Membran besteht aus Butylkautschuk (IIR), der für eine hohe Beständigkeit sorgt. Die wasserberührenden Teile sind korrosionsgeschützt, und die Epoxidharzbeschichtung erhöht die Langlebigkeit des Gefäßes. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, wobei bei diesem Modell kein Manometer integriert ist.

Welche Normen und Zulassungen gelten für das Refix DE 80?

Das Gefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter erfüllt.

Technische Daten

• Nennvolumen: 80 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: blau

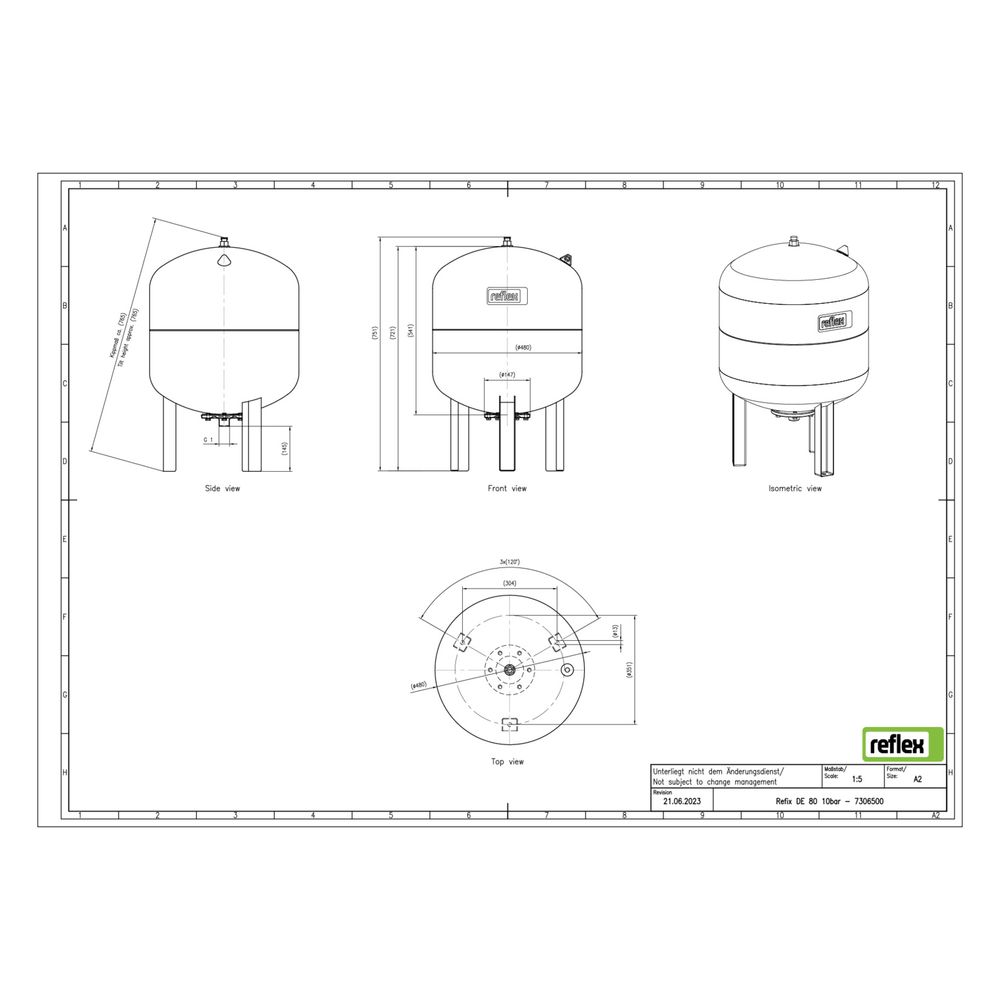

• Bauhöhe: 737 mm
• Durchmesser: 480 mm
• Kippmaß: 765 mm
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Rohraußendurchmesser Anschluss: 33,7 mm
• Membranmaterial: Butylkautschuk (IIR)
• Vordruck: 4 bar
• Frostschutzmittelzusatz: 25 bis 50 %
• Platzierung: vertikal mit Füßen

Das Reflex Refix DE 80 Ausdehnungsgefäß bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 80 Litern und einem maximalen Betriebsdruck von 10 bar ist es für vielfältige Anwendungen in Feuerlösch-, Brauch- und Betriebswassersystemen geeignet. Die tauschbare Membran und die stabile Bauweise mit Füßen ermöglichen eine flexible und langlebige Nutzung.
