Reflex Refix DT Ausdehnungsgefäß MAG 200, Nennvolumen 200l, 10 bar, Flowjet G 1 1/4"
Der Reflex Refix DT Ausdehnungsgefäß MAG 200 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Das Gefäß verfügt über eine Flowjet-Durchströmungsarmatur mit einem Anschluss von Rp 1 1/4 Zoll und ist SVGW geprüft sowie nach relevanten Normen und Richtlinien zertifiziert.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht der Elastomerleitlinie und den Anforderungen der W 270 sowie DIN EN 13831 und DIN 4807 T5. Das Gefäß ist innen und außen mit einer langlebigen Epoxidharzbeschichtung nach KTW-A ausgeführt, die den hygienischen Anforderungen für Trinkwasser gerecht wird. Ein Metallbügel schützt das Manometer und das Vordruckventil, während eine Muffe für einen optionalen Membranbruchmelder vorgesehen ist.
Für welche Anwendungen ist das Ausdehnungsgefäß geeignet?
Das Reflex Refix DT 200 ist ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen geeignet. Die durchströmte Bauweise sorgt für eine hohe Hygiene und verhindert Stagnation im Gefäß, was besonders in Großanlagen von Bedeutung ist.
Welche Anschluss- und Ausstattungsmerkmale bietet das Gefäß?
Das Ausdehnungsgefäß verfügt über einen Außengewindeanschluss (metrisch) mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) und einem Rohraußendurchmesser von 42,40 mm. Die Flowjet-Durchströmungsarmatur ist inklusive Absperrung und Entleerung integriert. Das Gefäß ist vertikal platzierbar und mit Füßen ausgestattet, jedoch ohne Befestigungsmaterial oder feste Wandstütze. Ein Manometer ist vorhanden, ein Sicherheitsventil ist nicht integriert.
Welche Normen und Zulassungen erfüllt das Reflex Refix DT 200?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei einem Produkt von PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter.
Technische Daten
- Nennvolumen: 200 l
- Maximaler Betriebsdruck: 10 bar
- Anschluss: Rp 1 1/4 Zoll (Außengewinde, metrisch)

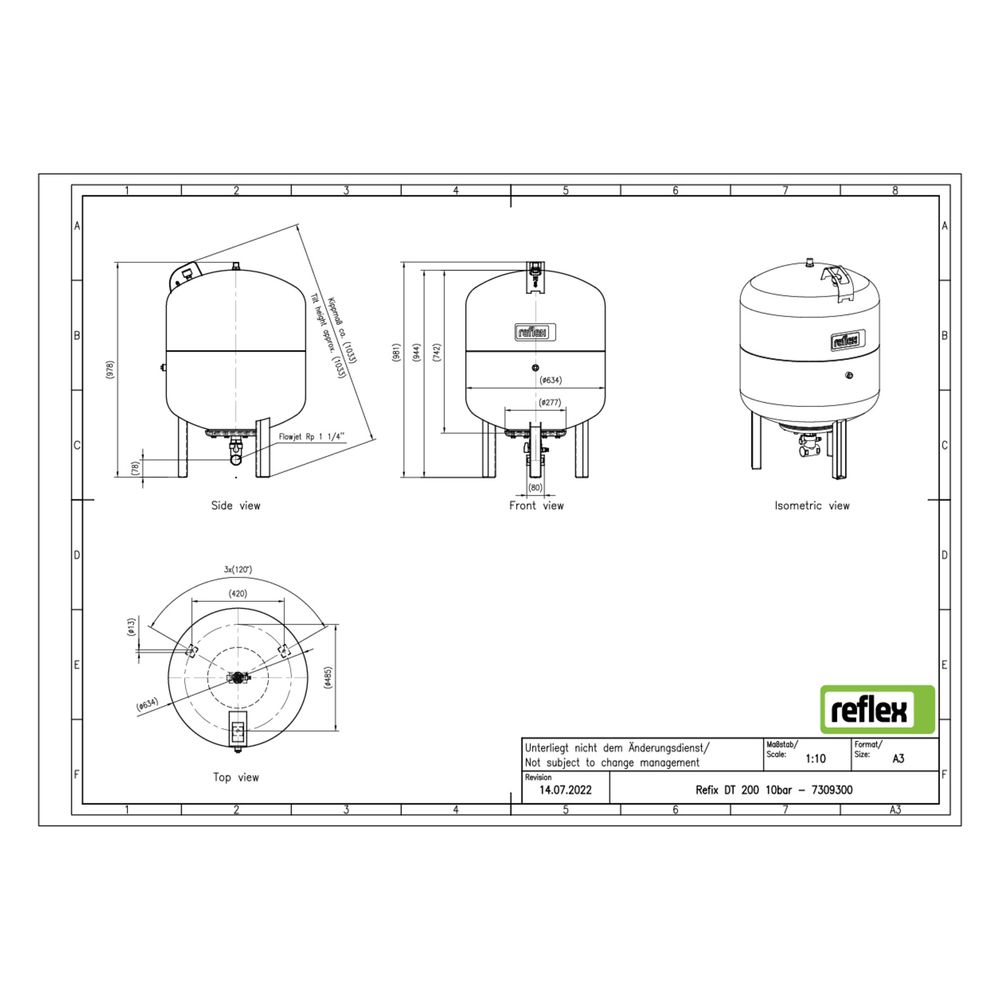

- Bauhöhe: 973 mm
- Durchmesser: 634 mm
- Kippmaß: 1033 mm
- Vordruck: 4 bar
- Werkstoff Membran: Butylkautschuk (IIR)
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Platzierung: vertikal
- Mit Manometer: ja
- Mit Füßen: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 200 bietet eine hygienische und robuste Lösung für Kaltwasseranlagen mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 10 bar. Die durchströmte Bauweise, die hochwertige Membran und die umfassenden Zulassungen sorgen für eine sichere und langlebige Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7309300 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7309300 |
| Bauhöhe | 973,00 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705001505 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 40 kg |
| Kippmaß | 1033,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 1/4 Zoll (32) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 42,40 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
