Reflex Refix DE Ausdehnungsgefäß MAG 1000/1000, Nennvolumen 1000l, 25 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 1000/1000 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 25 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Refix DE Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 entsprechen. Typische Einsatzbereiche sind Feuerlöschanlagen, Brauchwassersysteme, Betriebswassersysteme, Fußbodenheizungen und Wärmequellenanlagen. Die wasserberührenden Teile sind korrosionsgeschützt, und die langlebige Epoxidharzbeschichtung sorgt für eine hohe Beständigkeit.

Wie ist das Ausdehnungsgefäß konstruiert und welche Membran wird verwendet?

Das Gefäß ist mit einer Vollmembran nach DIN EN 13831 ausgestattet, die ab einem Volumen von 50 Litern tauschbar ist. Die Membran aus Butylkautschuk (IIR) teilt das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster. Die Konstruktion entspricht der Norm DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.

Welche technischen Merkmale und Ausstattungen bietet das Gefäß?

Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt und für eine Mediumtemperatur von -10 bis 70 °C geeignet. Es besitzt einen Nenndurchmesser des Ausdehnungsanschlusses von DN 65 mit metrischem Außengewinde. Das Gefäß ist vertikal mit Füßen aufstellbar und mit einem Manometer ausgestattet, das zusammen mit dem Vordruckventil durch einen Metallbügel geschützt ist. Die Druckstufe des Flansches beträgt PN 40. Es ist für den Einsatz mit Frostschutzmittelzusätzen von 25 bis 50 % ausgelegt.

Welche Schutz- und Wartungsmerkmale sind vorhanden?

Die wasserberührenden Teile sind korrosionsgeschützt, und die Epoxidharzbeschichtung sorgt für eine langlebige Oberfläche. Das Manometer und das Vordruckventil sind durch einen Metallbügel geschützt, was die Betriebssicherheit erhöht. Die Membran ist ab 50 Litern tauschbar, was eine einfache Wartung ermöglicht. Das Gefäß ist nicht durchströmt, was den Einsatz in speziellen Wassersystemen unterstützt.

Technische Daten

• Nennvolumen: 1000 l
• Maximaler Arbeitsdruck: 25 bar
• Farbe: Blau

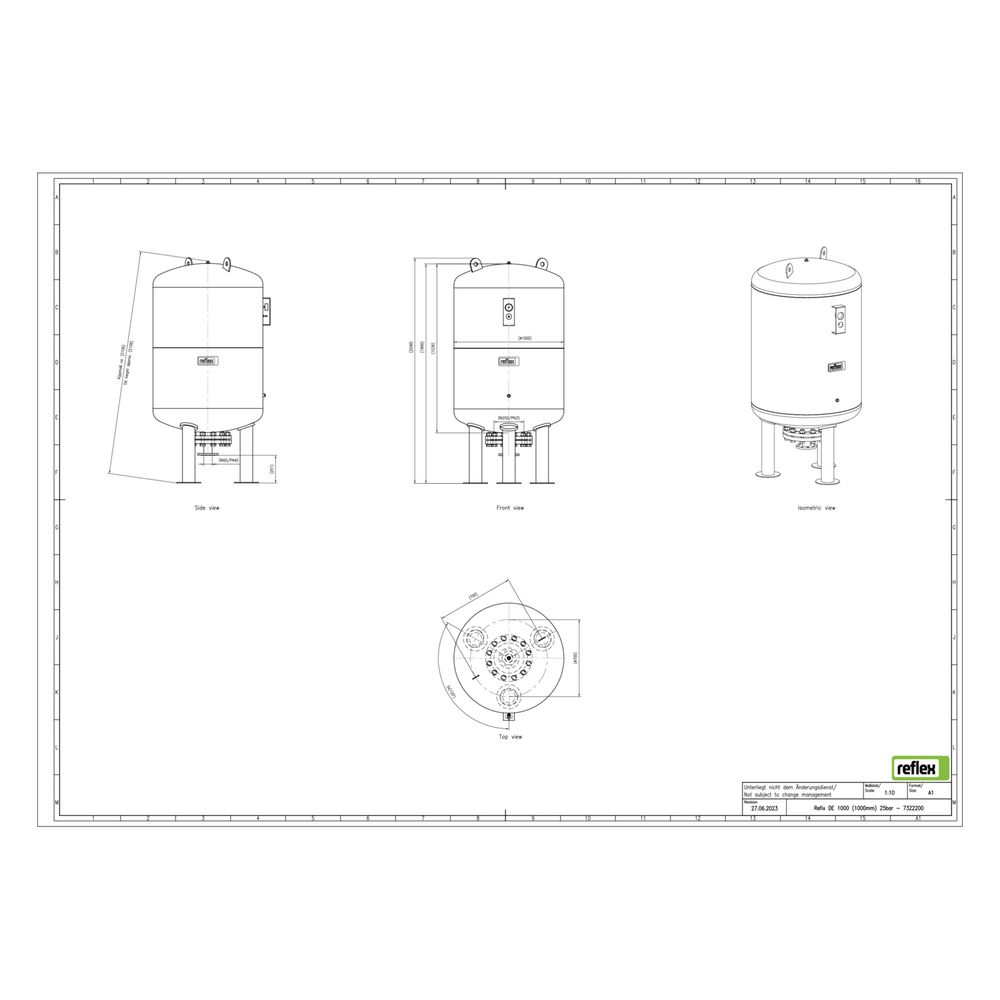

• Bauhöhe: 2051 mm
• Durchmesser: 1000 mm
• Anschluss: Außengewinde (metrisch), DN 65
• Werkstoff Membran: Butylkautschuk (IIR)
• Mediumtemperatur: -10 bis 70 °C
• Max. Glykol-Mischung: 50 %
• Vordruck: 2 bar
• Druckstufe Flansch: PN 40
• Aufstellung: Vertikal mit Füßen

Das Reflex Refix DE Ausdehnungsgefäß MAG 1000/1000 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 25 bar ist es für vielfältige Anwendungen geeignet und ermöglicht durch die tauschbare Vollmembran eine flexible Wartung.
