Reflex Refix DD Ausdehnungsgefäß MAG 8, Nennvolumen 8l, 10 bar, durchströmt, inklusive T-Stück 3/4", Grün

Der Reflex Refix DD Ausdehnungsgefäß MAG 8 ist ein durchströmt ausgelegtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 8 Litern und einem maximalen Betriebsdruck von 10 bar. Das grüne Gefäß ist speziell für den Einsatz in Kaltwasserleitungen konzipiert und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist mit einem Edelstahlanschluss und einem beiliegenden T-Stück 3/4" ausgestattet, das eine hygienische Durchströmung sicherstellt.

Wie ist das Reflex Refix DD Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Ausdehnungsgefäß verfügt über eine nicht tauschbare Vollmembran aus Butylkautschuk (IIR), die nach DIN EN 13831, DIN 4807 T5 sowie den Richtlinien KTW-C und W 270 gefertigt ist. Die wasserberührenden Teile sind korrosionsgeschützt, und sowohl die Innen- als auch die Außenbeschichtung entsprechen der KTW-A-Norm. Die Konstruktion erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU und ist SVGW geprüft und zugelassen.

Wie funktioniert die Durchströmung im Refix DD Ausdehnungsgefäß?

Die Durchströmung wird durch einen High-Flow-Durchströmungsstern realisiert, der zusammen mit dem im Lieferumfang enthaltenen T-Stück 3/4" eine optimale Wasserzirkulation ermöglicht. Diese Konstruktion sorgt für eine hygienische Nutzung und entspricht den hohen Anforderungen an Trinkwasseranlagen gemäß DIN 1988.

Für welche Anwendungen und Einsatzbereiche ist das Ausdehnungsgefäß geeignet?

Das Refix DD ist ausschließlich für Kaltwasseranlagen vorgesehen und kann in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen eingesetzt werden. Es ist auch für den Einsatz in Kühlanlagen geeignet, wobei die Mediumtemperatur im Dauerbetrieb zwischen minus 10 und 70 Grad Celsius liegen darf.

Welche Anschluss- und Montageeigenschaften besitzt das Gefäß?

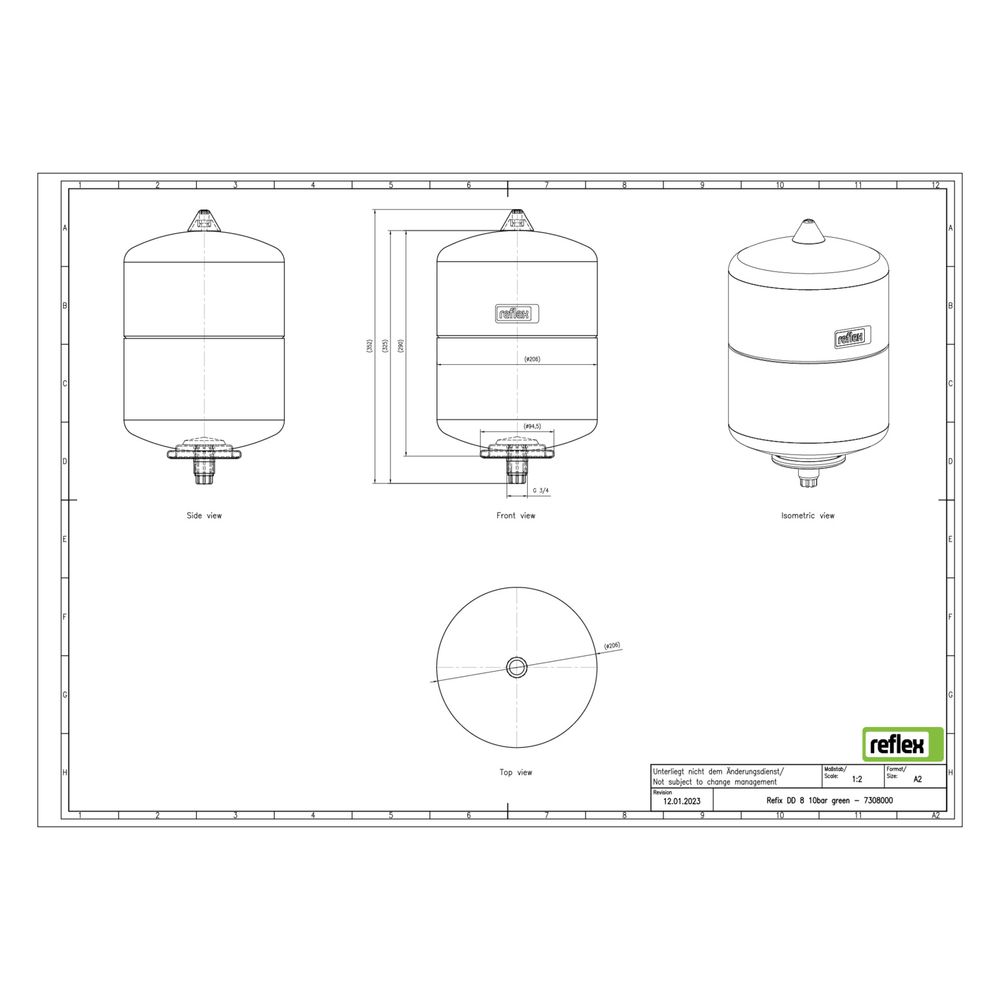

Das Ausdehnungsgefäß ist vertikal einsetzbar und verfügt über einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Es ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet und besitzt keine Füße oder feste Wandstütze. Die Bauhöhe beträgt 345 mm, der Durchmesser 206 mm und das Kippmaß 402 mm.

Technische Daten

• Nennvolumen: 8 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: grün
• Bauhöhe: 345 mm
• Durchmesser: 206 mm
• Kippmaß: 402 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Vordruck: 4 bar
• Werkstoff Membran: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Geeignet für: Kaltwasser, Leitungswasser, Kühlen

Das Reflex Refix DD Ausdehnungsgefäß MAG 8 bietet eine hygienische und korrosionsgeschützte Lösung für Kaltwasseranlagen mit einem Nennvolumen von 8 Litern und einem Betriebsdruck von 10 bar. Die Kombination aus hochwertiger Membran, Edelstahlanschluss und durchströmter Bauweise sorgt für eine zuverlässige Druckausdehnung und Wassererwärmung in Trinkwasser- und Druckerhöhungsanlagen.

Lieferumfang

• 1x Reflex Refix DD Ausdehnungsgefäß MAG 8
• 1x T-Stück 3/4"
