Beschreibung

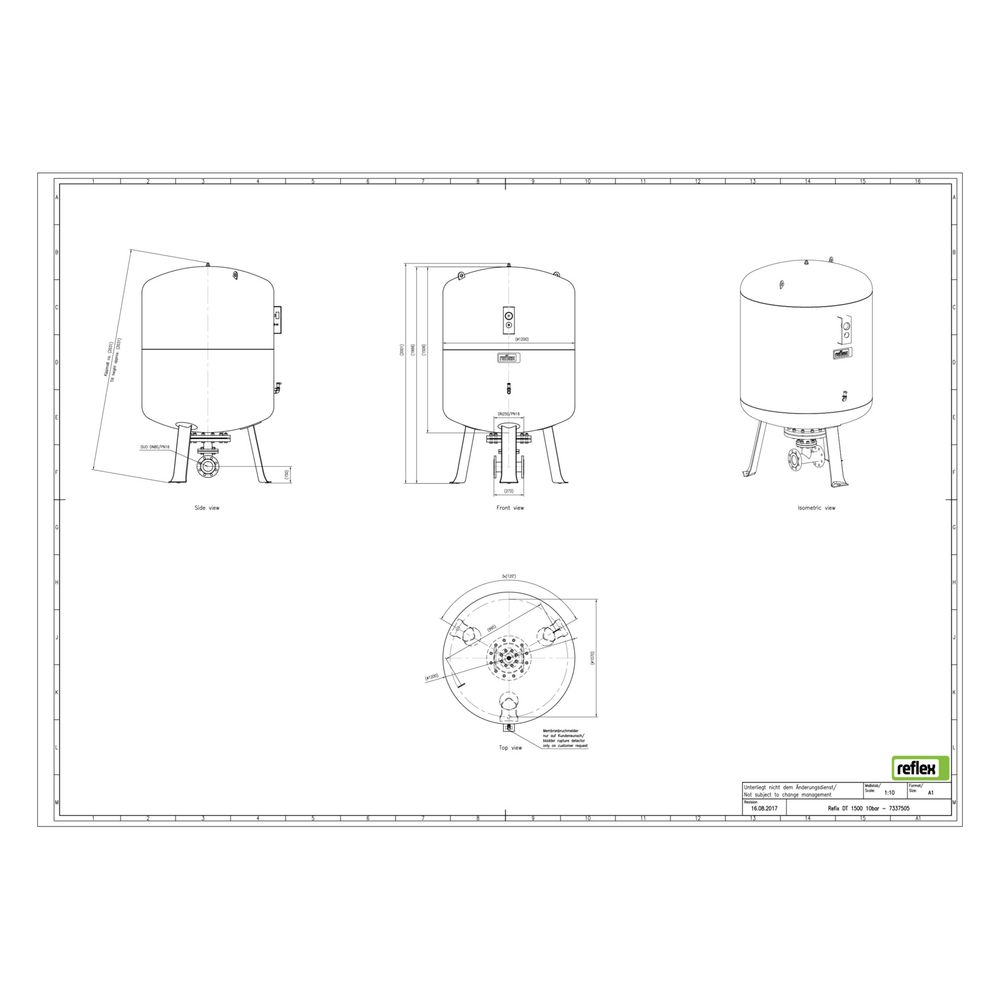

Reflex Refix DT Ausdehnungsgefäß MAG 1500, Nennvolumen 1500l, 10 bar, Duo-Flansch DN 80
Der Reflex Refix DT Ausdehnungsgefäß MAG 1500 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1500 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert. Die Ausführung mit Duo-Flansch DN 80 ermöglicht eine optimale Leistungsanpassung und hygienische Durchströmung gemäß DIN 1988.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?
Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Wasser- und Gasvolumen trennt und nach den Normen DIN EN 13831, DIN 4807 T5 sowie den Richtlinien KTW-C und W 270 gefertigt und geprüft ist. Die Innen- und Außenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Das Gefäß ist vertikal platzierbar und mit einem Manometer sowie einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Gefäß?
Das Ausdehnungsgefäß ist mit einem Duo-Flanschanschluss DN 80 ausgestattet, der eine hygienische Durchströmung ermöglicht. Für Rohranschlüsse steht ein Außengewinde (metrisch) zur Verfügung. Das Gefäß ist mit einer Flowjet-Durchströmungsarmatur inklusive Absperrung und Entleerung versehen. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden, jedoch nicht im Lieferumfang enthalten. Das Gefäß ist ausschließlich für Kaltwasserleitungen geeignet und nicht für den Einsatz in Heizungs- oder Kühlanlagen vorgesehen.
Welche Normen und Zulassungen erfüllt das Reflex Refix DT Ausdehnungsgefäß?
Das Produkt entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.
Technische Daten
- Nennvolumen: 1500 l
- Maximaler Betriebsdruck: 10 bar
- Druckstufe Flansch: PN 16
- Anschluss: Duo-Flansch DN 80 mit Außengewinde (metrisch)
- Membranwerkstoff: Butylkautschuk (IIR)
- Bauhöhe: 1979 mm
- Durchmesser: 1200 mm
- Kippmaß: 2055 mm
- Vordruck: 2 bar
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Platzierung: vertikal
Das Reflex Refix DT Ausdehnungsgefäß MAG 1500 bietet eine hygienische und normgerechte Lösung für Kaltwasseranlagen mit hohem Volumenbedarf. Die robuste Konstruktion mit langlebiger Membran und Epoxidharzbeschichtung sowie die vielfältigen Anschlussmöglichkeiten ermöglichen eine zuverlässige Druckkompensation bei einem maximalen Betriebsdruck von 10 bar. Die vertikale Bauweise und der Duo-Flanschanschluss DN 80 unterstützen eine einfache Integration in Großanlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7337505 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7337505 |
| Bauhöhe | 1979,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705069260 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 527,4 kg |
| Kippmaß | 2055,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 80 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 88,90 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
