Reflex Refix DE Ausdehnungsgefäß MAG 12, Nennvolumen 12l, 10 bar, Vollmembran, mit Befestigungslaschen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 12 mit einem Nennvolumen von 12 Litern und einem maximalen Arbeitsdruck von 10 bar ist ein nicht durchströmtes Membran-Druckausdehnungsgefäß. Es eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie für Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer langlebigen blauen Epoxidharzbeschichtung versehen und verfügt über eine Vollmembran, die bei größeren Volumen ab 50 Litern austauschbar ist.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die erhöhte Anforderungen an den Korrosionsschutz stellen. Es findet Verwendung in Feuerlösch- und Betriebswassersystemen, Fußbodenheizungen sowie Wärmequellenanlagen. Aufgrund der Konstruktion nach DIN EN 13831 und der Zulassung gemäß der Druckgeräterichtlinie 2014/68/EU ist es für den Einsatz in Systemen geeignet, die nicht der DIN 1988 unterliegen. Zudem ist das Gefäß für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis 50 Prozent ausgelegt.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Gefäß ist mit einer Vollmembran aus Butylkautschuk (IIR) ausgestattet, die das Wasser- und Gasvolumen trennt und so für einen stabilen Druckausgleich sorgt. Die wasserberührenden Teile sind korrosionsgeschützt, was die Langlebigkeit des Gefäßes unterstützt. Die Außenbeschichtung besteht aus robustem Epoxidharz in Blau. Das Gefäß ist vertikal platzierbar und verfügt über metrisches Außengewinde als Anschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Befestigungslaschen sind vorhanden, Füße sind bei diesem Volumen nicht integriert.

Welche technischen Eigenschaften und Sicherheitsmerkmale bietet das Refix DE 12?

Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und besitzt einen Vordruck von 4 bar. Die Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Es ist für den Einsatz in Zentralheizungen sowie für Kühlanwendungen geeignet. Das Gefäß ist nicht mit einem Manometer oder Sicherheitsventil ausgestattet. Die Membran ist bei diesem Volumen nicht austauschbar. Die Konstruktion entspricht den Anforderungen der DIN EN 13831 und der Druckgeräterichtlinie 2014/68/EU, was eine sichere und normgerechte Anwendung unterstützt.

Technische Daten

• Nennvolumen: 12 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: Blau

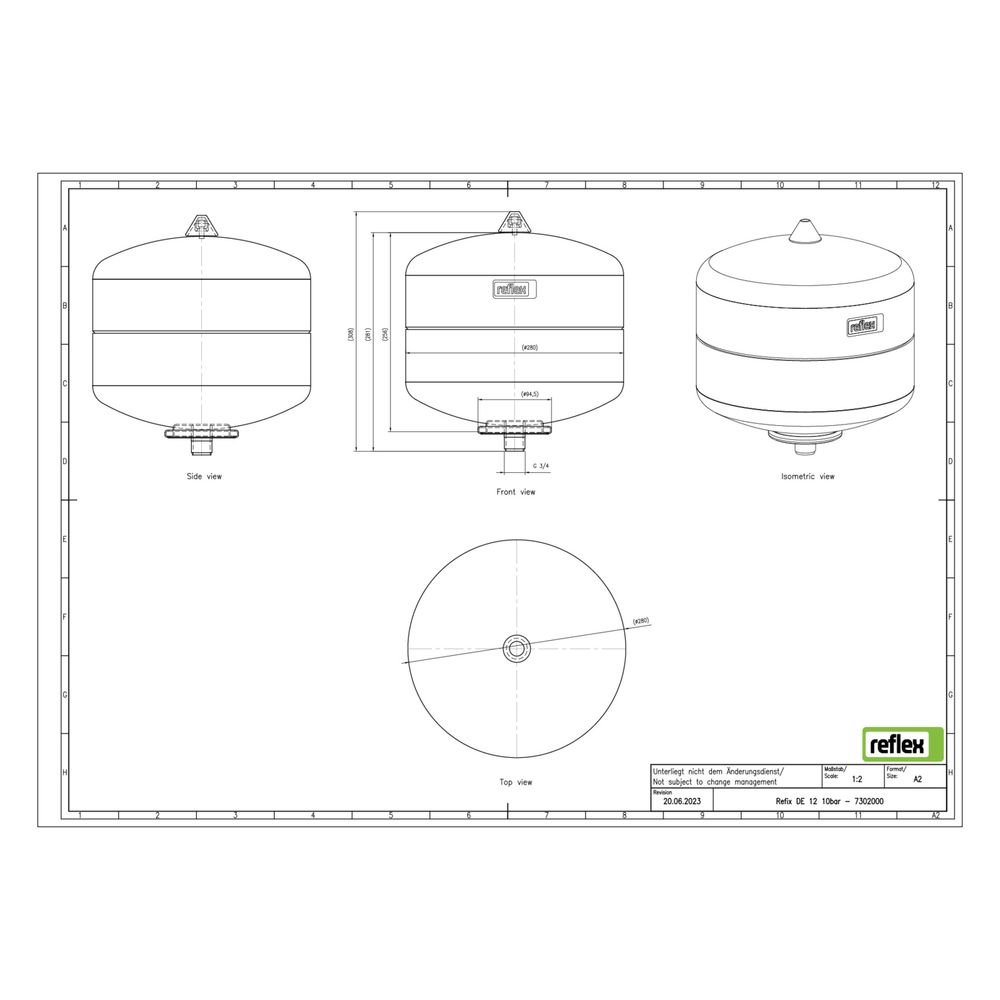

• Bauhöhe: 310 mm
• Durchmesser: 280 mm
• Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Werkstoff Membran: Butylkautschuk (IIR)
• Platzierung: Vertikal
• Geeignet für: Zentralheizung, Kühlen

Das Reflex Refix DE Ausdehnungsgefäß MAG 12 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 12 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für vielfältige Anwendungen in Heizungs- und Kühlanlagen geeignet und unterstützt durch seine Vollmembran-Technologie einen zuverlässigen Druckausgleich.
