Reflex Refix DE Ausdehnungsgefäß MAG 200, Nennvolumen 200l, 16 bar, tauschbare Membran, mit Füßen, Blau

Das Reflex Refix DE Ausdehnungsgefäß MAG 200 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 200 Litern und einem maximalen Arbeitsdruck von 16 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Refix DE Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 entsprechen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Die wasserberührenden Teile sind korrosionsgeschützt, und die langlebige Epoxidharzbeschichtung sorgt für erhöhten Schutz gegen Korrosion.

Wie ist die Membran des Ausdehnungsgefäßes gestaltet?

Das Gefäß verfügt über eine Vollmembran nach DIN EN 13831, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Ab einem Volumen von 50 Litern ist die Membran tauschbar, was die Wartung erleichtert. Es ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent ausgelegt.

Welche baulichen Merkmale und Ausstattungen bietet das Gefäß?

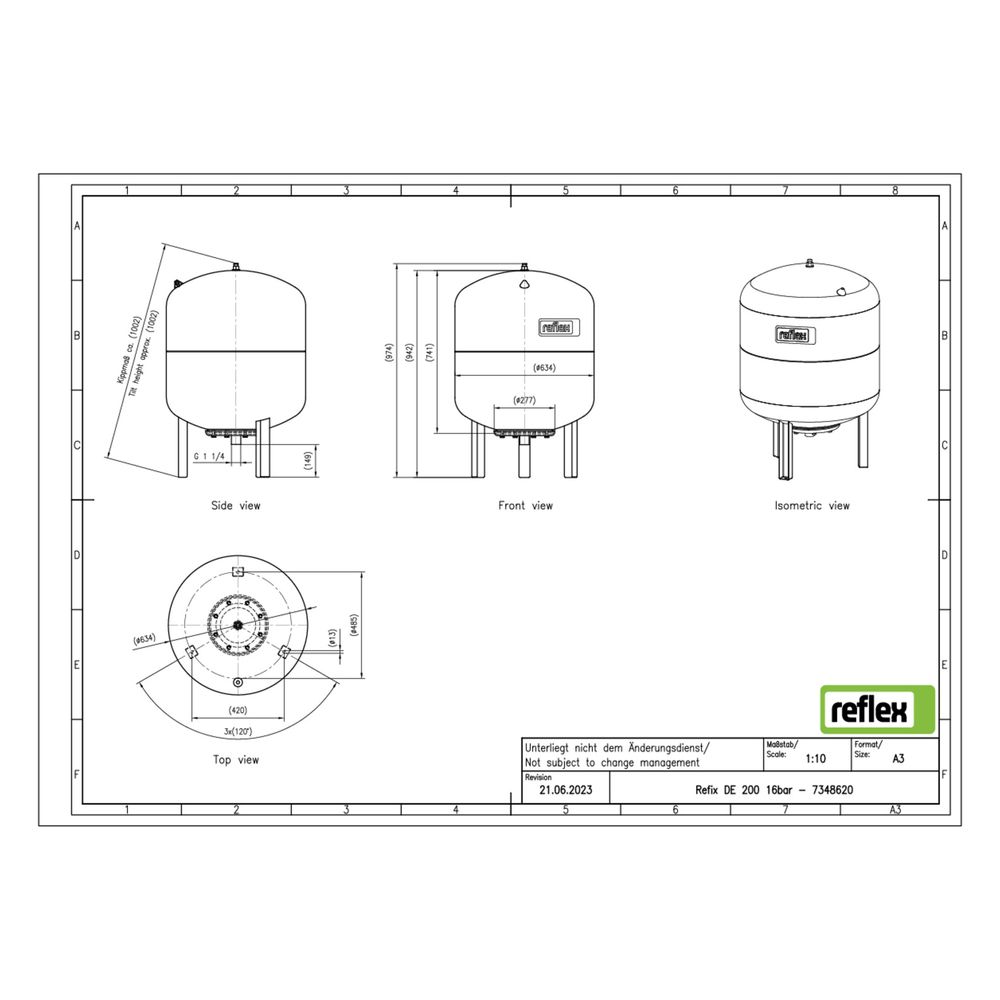

Das Ausdehnungsgefäß ist vertikal mit Füßen zur sicheren Aufstellung konstruiert. Es besitzt einen Außengewindeanschluss mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) und einem Rohraußendurchmesser von 42,4 mm. Die Bauhöhe beträgt 967 mm, der Durchmesser 634 mm und das Kippmaß 1002 mm. Das Gefäß ist nicht durchströmt und entspricht der DIN EN 13831 sowie der Druckgeräterichtlinie 2014/68/EU.

Welche Druck- und Temperaturwerte gelten für das Refix DE 200?

Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über einen Vordruck von 4 bar. Die Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Es ist nicht für den Einsatz in Kühlanlagen oder Zentralheizungen vorgesehen.

Technische Daten

• Nennvolumen: 200 l
• Maximaler Arbeitsdruck: 16 bar
• Vordruck: 4 bar
• Bauhöhe: 967 mm
• Durchmesser: 634 mm
• Kippmaß: 1002 mm
• Anschluss: Außengewinde metrisch, 1 1/4 Zoll (32 mm)
• Rohraußendurchmesser Anschluss: 42,4 mm
• Membranwerkstoff: Butylkautschuk (IIR)
• Farbe: Blau
• Platzierung: Vertikal mit Füßen
• Mediumtemperatur: -10 bis 70 °C
• Max. Glykol-Mischung: 50 %

Das Reflex Refix DE Ausdehnungsgefäß MAG 200 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 200 Litern und einem maximalen Arbeitsdruck von 16 bar ist es für vielfältige Anwendungen in Feuerlösch- und Betriebswassersystemen geeignet und ermöglicht durch die tauschbare Vollmembran eine flexible Wartung.
