Reflex Refix DT Ausdehnungsgefäß MAG 800, Nennvolumen 800l, 10 bar, Duo-Flansch DN 65

Der Reflex Refix DT Ausdehnungsgefäß MAG 800 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 800 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung verfügt über einen Duo-Flansch DN 65 und ist mit einer langlebigen Epoxidharzbeschichtung innen und außen versehen.

Wie ist das Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Refix DT 800 ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die nach DIN EN 13831, DIN 4807 T5, KTW-C und W 270 geprüft und zugelassen ist. Das Gefäß ist nach DIN EN 13831, VDI 4708 und AD 2000 gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum, wodurch ein Druckpolster entsteht. Die Außen- und Innenbeschichtung entspricht dem KTW-A Standard, was die Hygiene und Langlebigkeit unterstützt.

Welche Anschluss- und Ausstattungsmerkmale bietet das Refix DT 800?

Das Ausdehnungsgefäß verfügt über einen Duo-Flanschanschluss DN 65 und ist für die vertikale Platzierung vorgesehen. Es ist mit einem Manometer ausgestattet, das durch einen Metallbügel geschützt ist. Zusätzlich ist ein Vordruckventil vorhanden, ebenfalls durch Metallbügel geschützt. Das Gefäß besitzt eine Muffe für einen optionalen Membranbruchmelder. Die Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung ist ab DN 50 integriert, was eine optimale Durchströmung sicherstellt.

Für welche Anwendungen und Medien ist das Ausdehnungsgefäß geeignet?

Das Refix DT 800 ist ausschließlich für Kaltwasserleitungen geeignet und nicht für den Einsatz in Heizungs- oder Kühlanlagen vorgesehen. Es ist für Leitungswasser zugelassen und nicht für Glykol-Mischungen geeignet. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Die Montage- und Bedienungsanleitung ist zu beachten, um die korrekte Verwendung sicherzustellen.

Welche besonderen Zulassungen und Hinweise sind zu beachten?

Das Gefäß ist SVGW geprüft und zugelassen, was die Eignung für Trinkwasseranlagen in der Schweiz bestätigt. Es besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3000 bar Liter erfüllt. Diese Zulassungen unterstreichen die Qualität und Sicherheit des Produkts im Trinkwasserbereich.

Technische Daten

• Nennvolumen: 800 l
• Maximaler Betriebsdruck: 10 bar
• Anschluss: Duo-Flansch DN 65
• Membranwerkstoff: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C

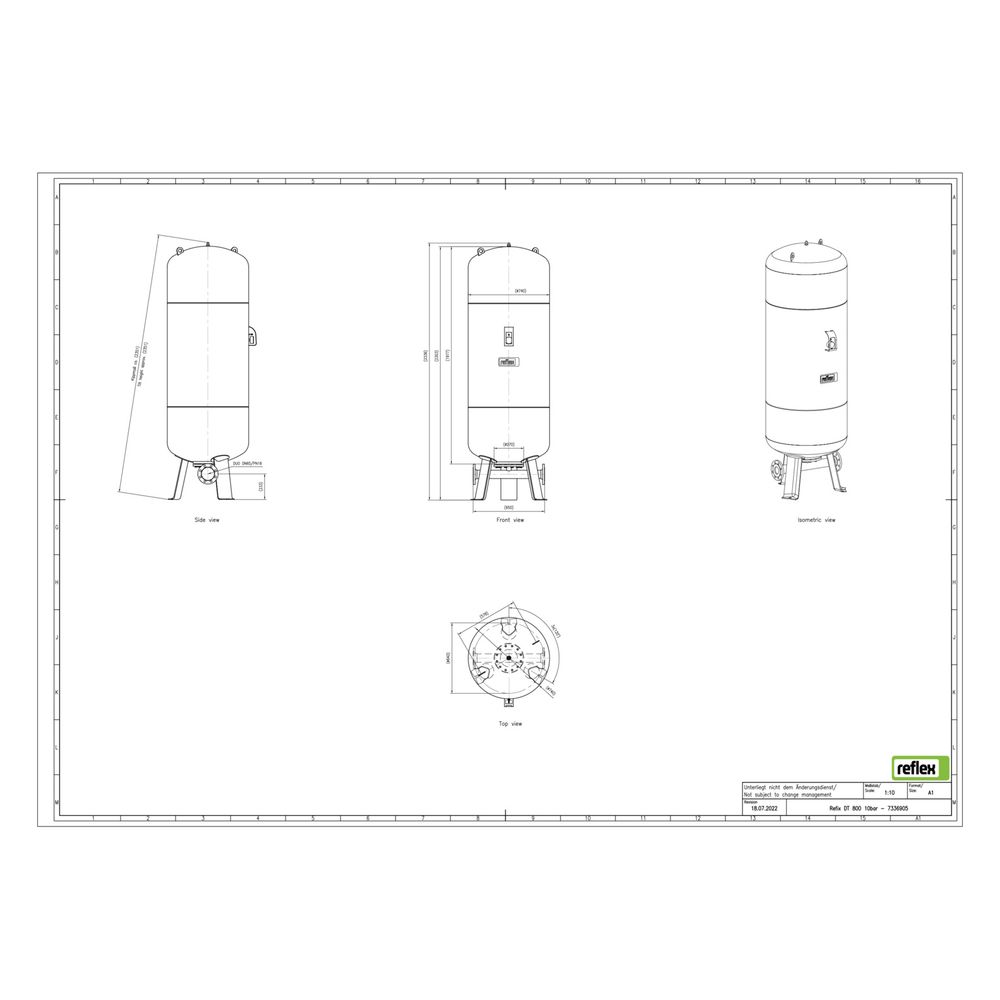

• Bauhöhe: 2336 mm
• Durchmesser: 740 mm
• Kippmaß: 2365 mm
• Vordruck: 2 bar
• Druckstufe Flansch: PN 16
• Farbe: grün

Das Reflex Refix DT Ausdehnungsgefäß MAG 800 bietet eine hygienische und robuste Lösung für Großanlagen im Trinkwasserbereich. Mit einem Nennvolumen von 800 Litern und einem maximalen Betriebsdruck von 10 bar ist es optimal für Kaltwasseranwendungen geeignet. Die geprüfte Membran und die hochwertige Beschichtung sorgen für eine lange Lebensdauer und sichere Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen.

Lieferumfang

• 1x Reflex Refix DT Ausdehnungsgefäß MAG 800
• 1x Duo-Flanschanschlussstück mit Durchströmungseinrichtung
