Reflex Longtherm Plattenwärmetauscher RMB-14-20, gelötet, 20 Platten, eingängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-14-20 ist ein gelöteter, eingängiger Wärmetauscher mit 20 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 3/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Verbindung der Platten. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungskanäle sind im Wärmetauscher vorhanden?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C ausgelegt und hält Betriebsdrücke bis zu 30 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die Ausführung mit Außengewindeanschluss G 3/4 Zoll ermöglicht eine einfache Integration in bestehende Anlagen.
Welche Abmessungen und Anschlussmaße hat der Reflex Longtherm RMB-14-20?

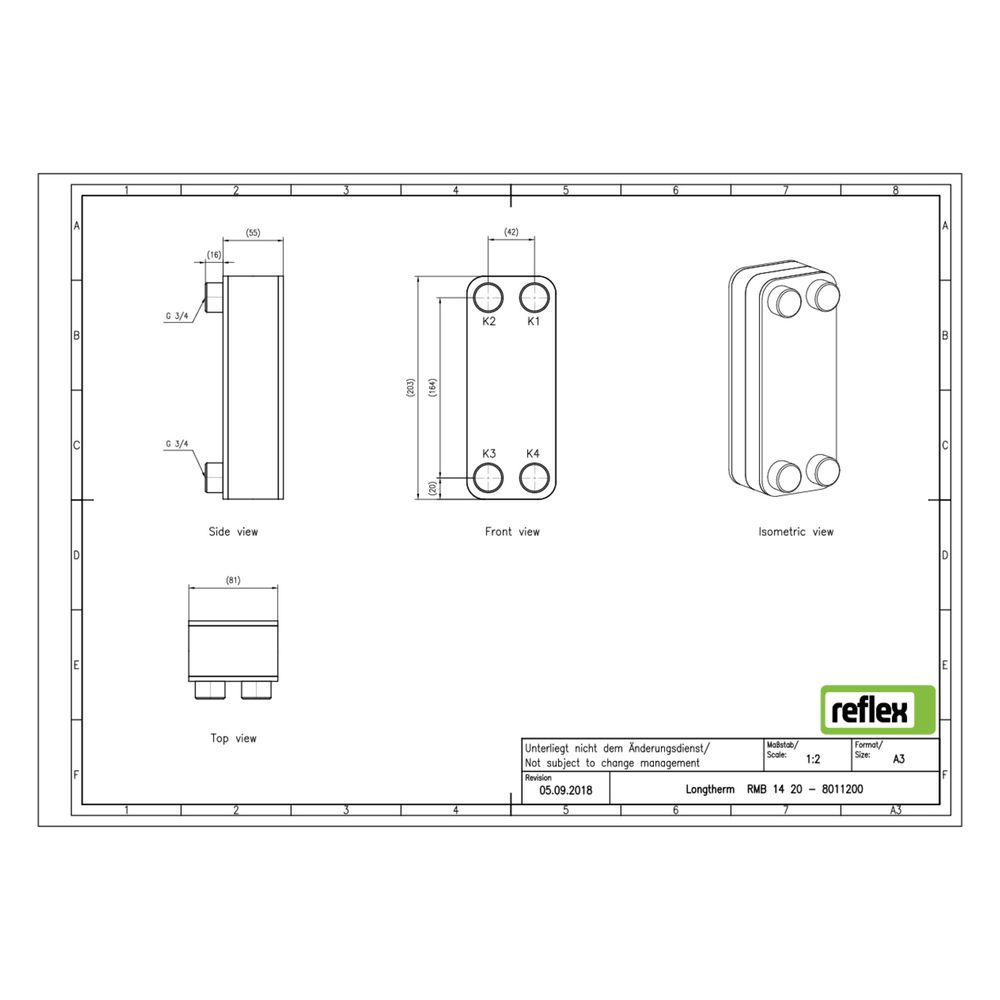

Der Wärmetauscher hat eine Baulänge von 81 mm, eine Bauhöhe von 203 mm und eine Bautiefe von 55 mm. Der Mittenabstand der Anschlüsse beträgt 42 mm. Diese kompakten Maße erlauben eine flexible Installation auch bei beengten Platzverhältnissen.
Technische Daten
- Anzahl der Platten: 20
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Primärer Anschluss: Außengewinde G 3/4 Zoll
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Baulänge: 81 mm
- Bauhöhe: 203 mm
- Bautiefe: 55 mm
- Mittenabstand Anschlüsse: 42 mm
- Dämmschale: nicht enthalten, aber geeignet für Dämmschale
Der Reflex Longtherm Plattenwärmetauscher RMB-14-20 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der kompakten Bauform ist er für vielfältige Anwendungen geeignet und stellt eine effiziente Wärmeübertragung bei 20 Edelstahlplatten und einem Betriebsdruck bis 30 bar sicher.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8011200 |
| Hersteller | Reflex |
| Anzahl der Platten | 20,00 |
| Artikelnummer | REFLEX-8011200 |
| Ausführung | gelötet |
| Bauhöhe | 203,00 |
| Baulänge | 81,00 |
| Bautiefe | 55,00 |
| EAN-13 | 4036705178221 |
| Geeignet für Dämmschale | ja |
| Gewicht | 1,69 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
