Reflex Refix DT Ausdehnungsgefäß MAG 300, Nennvolumen 300l, 10 bar, Duo-Flansch DN 80

Der Reflex Refix DT Ausdehnungsgefäß MAG 300 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 80 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.

Wie sorgt das Refix DT für hohe Hygiene und Sicherheit?

Das Ausdehnungsgefäß ist durchströmt, was eine kontinuierliche Wasserzirkulation ermöglicht und somit den hygienischen Anforderungen nach DIN 1988 entspricht. Die Membran besteht aus Butylkautschuk (IIR) und ist nach Elastomerleitlinie sowie W 270 zertifiziert. Innen- und Außenbeschichtung sind gemäß KTW-A ausgeführt, was die Korrosionsbeständigkeit und Langlebigkeit des Gefäßes unterstützt. Das Gefäß ist SVGW geprüft und zugelassen, was die Eignung für den Trinkwassereinsatz bestätigt.

Welche Anschluss- und Ausstattungsmerkmale bietet das MAG 300?

Das Gefäß verfügt über einen Duo-Flanschanschluss DN 80 mit Außengewinde (metrisch) und ist mit einer Durchströmungseinrichtung ausgestattet. Es beinhaltet ein Manometer sowie ein Vordruckventil, die durch einen Metallbügel geschützt sind. Die Flowjet-Durchströmungsarmatur ist mit Absperrung und Entleerung ausgestattet. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden, um die Betriebssicherheit zu erhöhen.

Für welche Einsatzbereiche und Medien ist das Ausdehnungsgefäß geeignet?

Das Refix DT 300 ist ausschließlich für Kaltwasserleitungen ausgelegt und nicht für den Einsatz in Heizungs- oder Kühlanlagen geeignet. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Es ist nicht für Glykol-Mischungen geeignet. Die Konstruktion entspricht den Normen DIN EN 13831, VDI 4708 und AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU.

Wie ist das Ausdehnungsgefäß konstruiert und montiert?

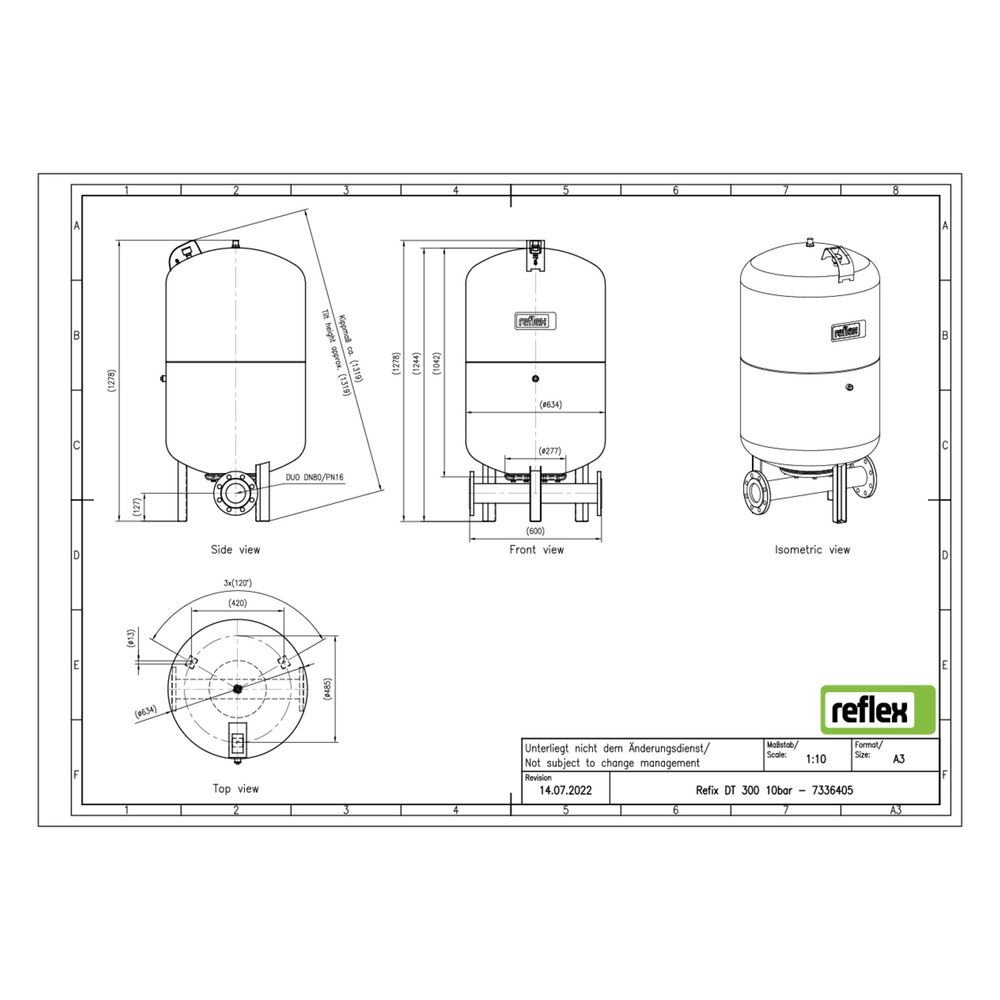

Das Gefäß ist vertikal platzierbar und verfügt über Füße zur sicheren Aufstellung. Die Bauhöhe beträgt 1273 mm, der Durchmesser 634 mm und das Kippmaß 1319 mm. Die Membran ist austauschbar, was eine lange Nutzungsdauer ermöglicht. Das Gefäß ist grün lackiert und mit einer langlebigen Epoxidharzbeschichtung versehen, die auch für den optionalen Membranbruchmelder und das Vordruckventil Schutz bietet.

Technische Daten

• Nennvolumen: 300 l
• Maximaler Betriebsdruck: 10 bar
• Druckstufe Flansch: PN 16
• Anschluss: Duo-Flansch DN 80, Außengewinde (metrisch)
• Bauhöhe: 1273 mm
• Durchmesser: 634 mm
• Kippmaß: 1319 mm
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Vordruck: 4 bar
• Mit Manometer: ja
• Mit Füßen: ja

Das Reflex Refix DT Ausdehnungsgefäß MAG 300 bietet eine zuverlässige Lösung für Kaltwasseranlagen mit hohem hygienischem Anspruch. Mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 10 bar ist es optimal für den Einsatz in Trinkwassererwärmungs- und Druckerhöhungsanlagen geeignet. Die robuste Konstruktion und die geprüfte Membran ermöglichen eine lange Lebensdauer und sichere Funktion.
