Reflex Refix HW Ausdehnungsgefäß MAG 60, Nennvolumen 60l, 10 bar, mit Flanschplatte, tauschbare Membran, Blau

Das Reflex Refix HW Ausdehnungsgefäß MAG 60 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 60 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Hauswasserwerken konzipiert, die nicht in Trinkwassersystemen nach DIN 1988 verwendet werden. Das Gefäß ist blau lackiert und verfügt über eine Flanschplatte zur einfachen Montage einer Druckerhöhungspumpe sowie Füße zur sicheren Bodenaufstellung.

Wie ist das Reflex Refix HW Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es besitzt eine langlebige Epoxidharzbeschichtung, die die Behälterfläche und alle wasserberührten Teile vor Korrosion schützt. Die Membran aus Butylkautschuk (IIR) teilt das Gefäß in einen Wasser- und einen Gasraum, wobei die Membran ab einem Volumen von 50 Litern tauschbar ist. Das Gefäß ist für den Dauerbetrieb mit Mediumtemperaturen von minus 10 bis 70 Grad Celsius ausgelegt.

Für welche Anwendungen ist das Ausdehnungsgefäß geeignet?

Das Refix HW 60 ist für Hauswasserwerke vorgesehen, die nicht in Trinkwassersystemen nach DIN 1988 eingesetzt werden. Es ist nicht für Zentralheizungen oder Kühlanwendungen geeignet. Die Ausführung mit Flanschplatte erleichtert die Montage von Druckerhöhungspumpen, was den Einsatz in Wasserversorgungsanlagen unterstützt. Die horizontale Platzierung ist vorgesehen, eine vertikale Montage ist nicht vorgesehen.

Welche Anschluss- und Ausstattungsmerkmale bietet das Gefäß?

Das Ausdehnungsgefäß verfügt über einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Es ist mit Füßen zur Bodenaufstellung ausgestattet, besitzt jedoch kein integriertes Sicherheitsventil, Manometer oder Befestigungsmaterial. Die Membran ist austauschbar, was die Wartung und Langlebigkeit des Gefäßes unterstützt.

Technische Daten

• Nennvolumen: 60 l
• Maximaler Betriebsdruck: 10 bar
• Farbe: Blau

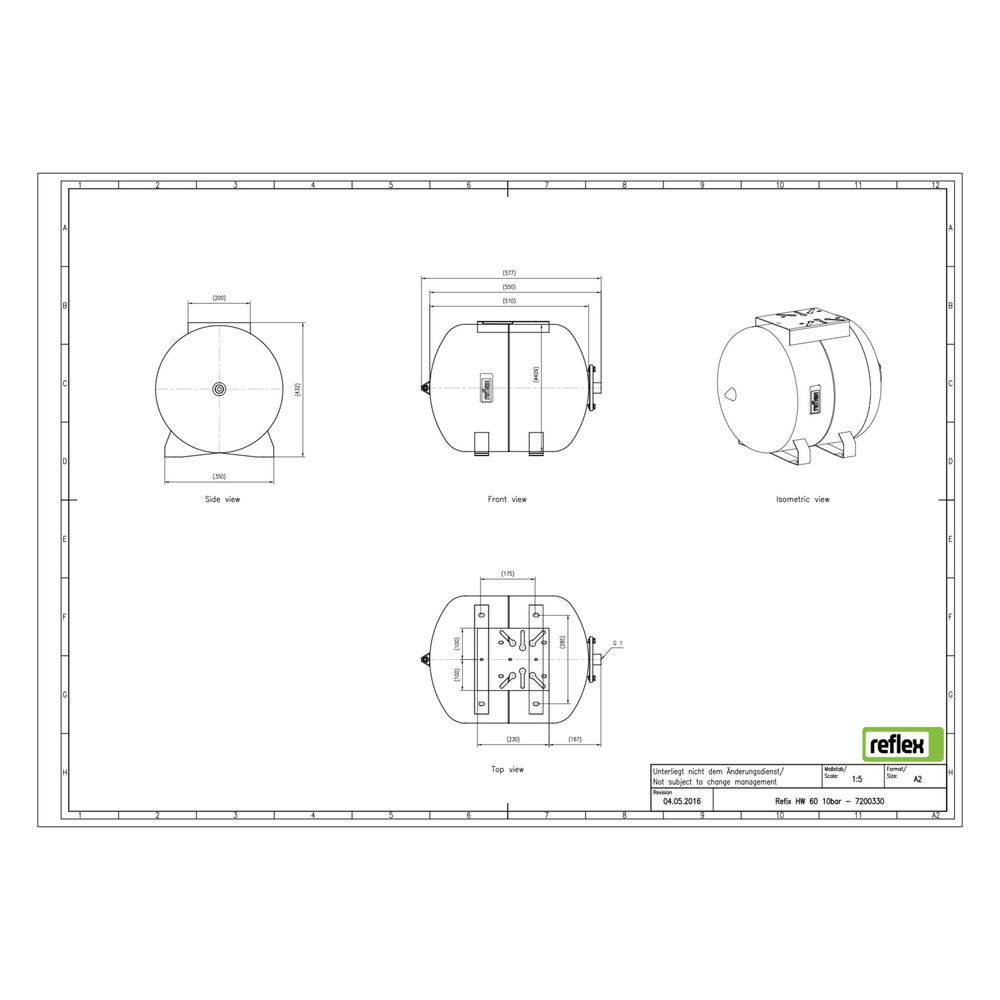

• Bauhöhe: 432 mm
• Durchmesser: 409 mm
• Kippmaß: 595 mm
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Platzierung: horizontal
• Mit Füßen: ja
• Mit austauschbarer Membran: ja

Das Reflex Refix HW Ausdehnungsgefäß MAG 60 bietet eine robuste und korrosionsgeschützte Lösung für Hauswasserwerke mit einem Volumen von 60 Litern und einem Betriebsdruck von bis zu 10 bar. Die einfache Montage dank Flanschplatte und die austauschbare Membran sorgen für eine flexible und langlebige Nutzung in Wasserversorgungsanlagen.
