Reflex Refix HW Ausdehnungsgefäß MAG 100, Nennvolumen 100l, 10 bar, mit Flanschplatte, tauschbare Membran, Blau

Der Reflex Refix HW Ausdehnungsgefäß MAG 100 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 100 Litern und einem maximalen Betriebsdruck von 10 bar. Es wurde speziell für den Einsatz in Hauswasserwerken entwickelt, die nicht in Trinkwassersystemen nach DIN 1988 verwendet werden. Das Gefäß ist mit einer Flanschplatte zur einfachen Montage einer Druckerhöhungspumpe ausgestattet und eignet sich für die horizontale Aufstellung auf dem Boden.

Wie ist das Reflex Refix HW Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß verfügt über eine langlebige Epoxidharzbeschichtung, die die Behälterfläche und alle wasserberührten Teile vor Korrosion schützt. Die Membran besteht aus Butylkautschuk (IIR) und teilt das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster. Die Membran ist ab einem Volumen von 50 Litern tauschbar, was die Wartung erleichtert. Das Gefäß entspricht der DIN EN 13831 und ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen.

Für welche Anwendungen ist das Ausdehnungsgefäß geeignet?

Das Refix HW 100 ist für Hauswasserwerke konzipiert, die nicht in Trinkwassersystemen nach DIN 1988 eingesetzt werden. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlsystemen vorgesehen. Die Temperatur des Mediums darf im Dauerbetrieb zwischen minus 10 und 70 Grad Celsius liegen. Die Ausführung mit Füßen ermöglicht eine stabile Bodenaufstellung, während die Flanschplatte die Montage einer Druckerhöhungspumpe erleichtert.

Welche Anschlussmöglichkeiten bietet das Gefäß?

Das Ausdehnungsgefäß ist mit einem metrischen Außengewindeanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm ausgestattet. Es ist für die horizontale Platzierung vorgesehen und verfügt über keine integrierten Sicherheitsventile oder Manometer. Befestigungsmaterial ist nicht im Lieferumfang enthalten.

Technische Daten

• Nennvolumen: 100 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: Blau

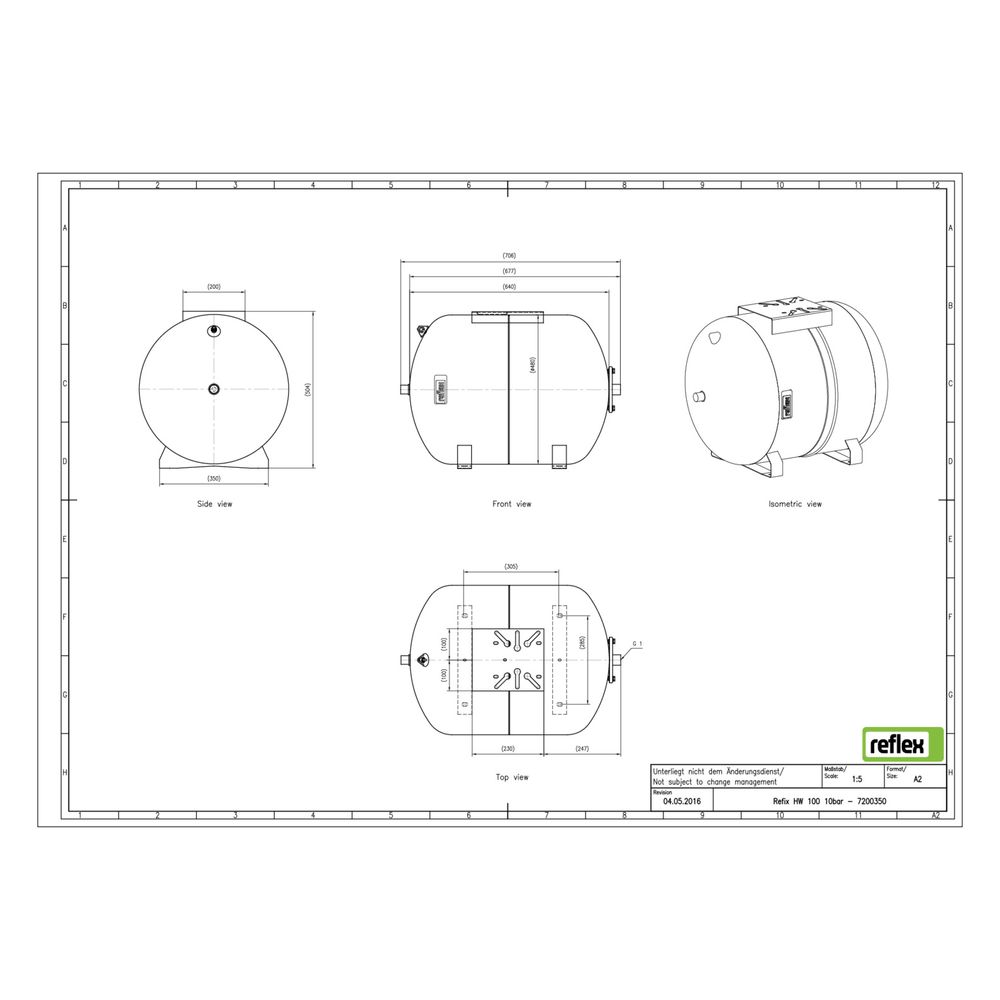

• Bauhöhe: 504 mm
• Durchmesser: 480 mm
• Kippmaß: 696 mm
• Vordruck: 2 bar
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C

Das Reflex Refix HW Ausdehnungsgefäß MAG 100 bietet eine robuste und korrosionsgeschützte Lösung für Hauswasserwerke mit einem Volumen von 100 Litern und einem Betriebsdruck von bis zu 10 bar. Die tauschbare Membran und die Flanschplatte zur einfachen Pumpenmontage erhöhen die Flexibilität und Wartungsfreundlichkeit des Gefäßes. Die Ausführung in Blau und die Bodenaufstellung mit Füßen runden das Produkt ab.
