Reflex Refix DT Ausdehnungsgefäß MAG 500, Nennvolumen 500l, 16 bar, Duo-Flansch DN 65

Der Reflex Refix DT Ausdehnungsgefäß MAG 500 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Das Gefäß verfügt über einen Duo-Flansch DN 65 und ist mit einer langlebigen Epoxidharzbeschichtung innen und außen versehen.

Wie wird die Hygiene im Trinkwassersystem sichergestellt?

Das Ausdehnungsgefäß ist durchströmt, was eine kontinuierliche Wasserzirkulation ermöglicht und somit den hygienischen Anforderungen nach DIN 1988 entspricht. Die Membran ist nach der Elastomerleitlinie sowie den Richtlinien W 270 und KTW-C gefertigt und austauschbar. Innen- und Außenbeschichtung sind nach KTW-A ausgeführt, um Korrosion zu verhindern und die Wasserqualität zu erhalten. Das Gefäß ist SVGW geprüft und zugelassen, was die Eignung für den Einsatz in Trinkwasseranlagen bestätigt.

Welche Anschlussmöglichkeiten und Ausstattungsmerkmale sind vorhanden?

Das Refix DT 500 ist mit einem Duo-Flanschanschluss DN 65 ausgestattet, der eine Durchströmungseinrichtung integriert. Für kleinere Anschlussgrößen bis Rp 1 1/4' ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung enthalten. Das Gefäß verfügt über ein Manometer und ein Vordruckventil, die durch einen Metallbügel geschützt sind. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden, um die Betriebssicherheit zu erhöhen.

Für welche Einsatzbereiche und Medien ist das Gefäß geeignet?

Das Gefäß ist ausschließlich für Kaltwasserleitungen ausgelegt und nicht für den Einsatz in Heizungs- oder Kühlanlagen geeignet. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen -10 und 70 °C. Es ist nicht für Glykolmischungen geeignet. Die Konstruktion entspricht den Normen DIN EN 13831, VDI 4708 und AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

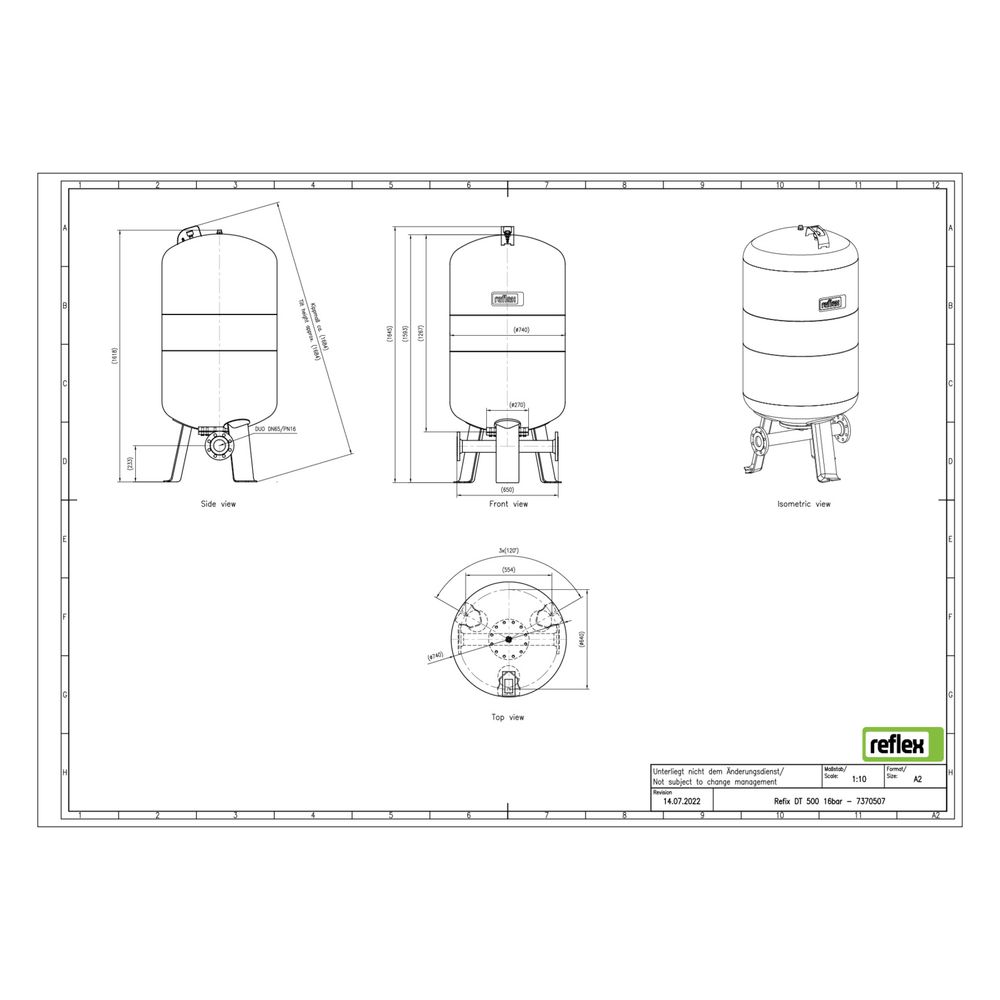

Das Gefäß besitzt eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Wasser- und Gasvolumen trennt. Die Außen- und Innenflächen sind mit einer langlebigen Epoxidharzbeschichtung versehen, die den Korrosionsschutz sicherstellt. Die Bauhöhe beträgt 1635 mm, der Durchmesser 740 mm und das Kippmaß 1668 mm. Das Gefäß ist für die vertikale Aufstellung mit Füßen ausgelegt und verfügt über metrische Außengewindeanschlüsse.

Technische Daten

• Nennvolumen: 500 l
• Maximaler Betriebsdruck: 16 bar
• Anschluss: Duo-Flansch DN 65
• Bauhöhe: 1635 mm
• Durchmesser: 740 mm
• Kippmaß: 1668 mm
• Vordruck: 4 bar
• Membranwerkstoff: Butylkautschuk (IIR)
• Mediumtemperatur: -10 bis 70 °C
• Farbe: grün

Das Reflex Refix DT Ausdehnungsgefäß MAG 500 bietet eine zuverlässige Lösung für Kaltwasseranlagen mit hohen hygienischen Anforderungen. Mit einem Nennvolumen von 500 Litern, einem maximalen Betriebsdruck von 16 bar und der robusten Membrankonstruktion ist es optimal für Trinkwassererwärmungs- und Druckerhöhungsanlagen geeignet.
