Reflex Refix DC Ausdehnungsgefäß MAG 500, Nennvolumen 500l, 10 bar, Blau

Der Reflex Refix DC Ausdehnungsgefäß MAG 500 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 10 bar. Das blau lackierte Gefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen, wie Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen oder Wärmequellenanlagen. Es verfügt über eine langlebige Epoxidharzbeschichtung und eine nicht tauschbare Halbmembran nach DIN EN 13831.

Für welche Anwendungen ist das Reflex Refix DC Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist für den Einsatz in Zentralheizungen, Fußbodenheizungen, Kühlanlagen sowie in Feuerlösch- und Betriebswassersystemen vorgesehen. Es eignet sich für Anlagen, die nicht der DIN 1988 unterliegen. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum, wodurch Druckschwankungen im System ausgeglichen werden können. Die korrosionsgeschützten, wasserberührenden Teile sorgen für eine lange Lebensdauer.

Welche technischen Besonderheiten bietet das Refix DC 500?

Das Gefäß ist mit einer nicht tauschbaren Halbmembran aus Butylkautschuk (IIR) ausgestattet, die den Wasser- und Gasraum trennt. Die Epoxidharzbeschichtung schützt das Gefäß dauerhaft vor Korrosion. Es ist für eine maximale Glykol-Mischung von 50 Prozent geeignet und kann bei Mediumtemperaturen von minus 10 bis 70 Grad Celsius betrieben werden. Die vertikale Platzierung mit Füßen ist vorgesehen, der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 Zoll (25 mm).

Welche Zulassungen und Richtlinien gelten für das Ausdehnungsgefäß?

Das Refix DC 500 entspricht der Druckgeräterichtlinie 2014/68/EU und ist als Druckgerät zugelassen. Es erfüllt die Anforderungen der DIN EN 13831 bezüglich der Membran.

Technische Daten

• Nennvolumen: 500 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: blau

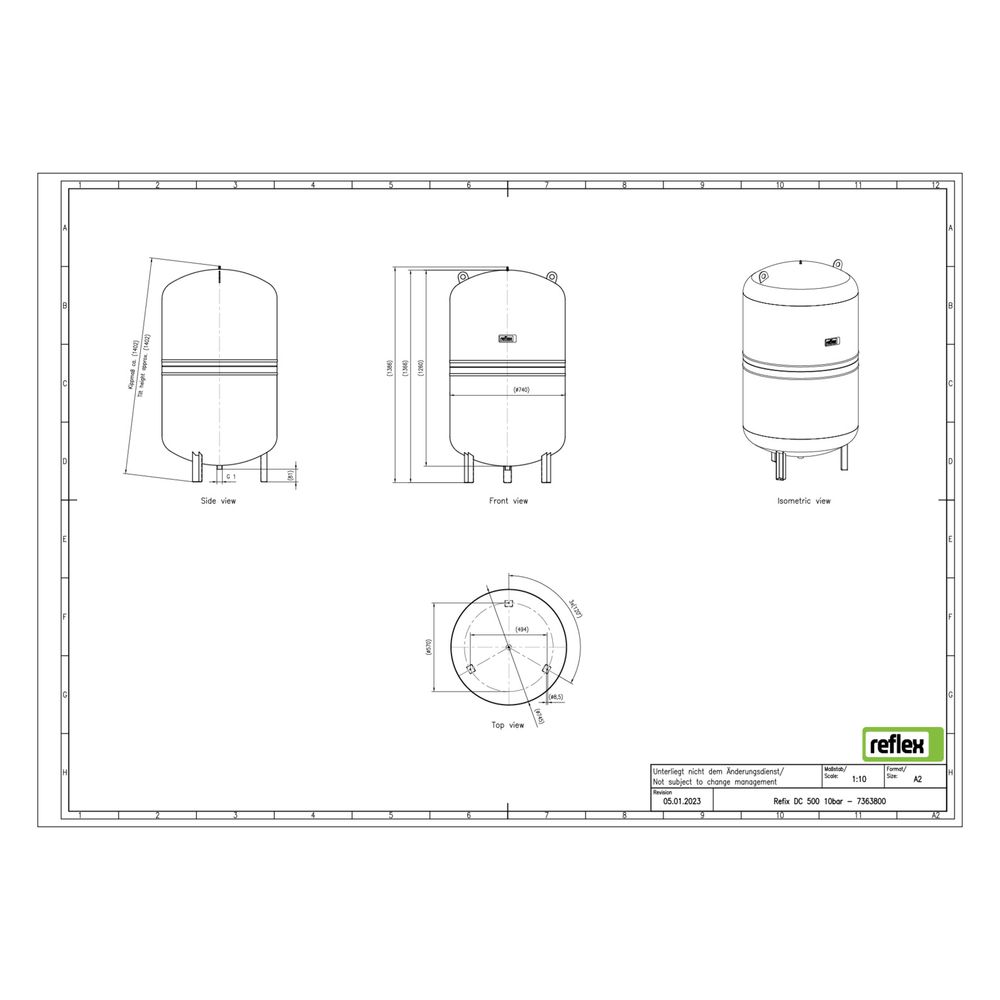

• Bauhöhe: 1392 mm
• Durchmesser: 749 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm) Nenndurchmesser
• Werkstoff Membran: Butylkautschuk (IIR)
• Max. Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Platzierung: vertikal mit Füßen
• Vordruck: 4 bar

Das Reflex Refix DC Ausdehnungsgefäß MAG 500 bietet eine robuste und langlebige Lösung zur Druckkompensation in verschiedenen Wasserversorgungsanlagen. Mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 10 bar ist es für den Einsatz in Zentralheizungen, Kühl- und Fußbodenheizungsanlagen geeignet und überzeugt durch seine korrosionsgeschützte Bauweise und die hochwertige Membran aus Butylkautschuk.
