Reflex Refix DE Ausdehnungsgefäß MAG 600, Nennvolumen 600l, 16 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 600 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 16 bar. Es eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE 600 geeignet?

Das Refix DE 600 ist speziell für Wasserversorgungsanlagen konzipiert, die erhöhte Anforderungen an den Korrosionsschutz stellen, wie Feuerlösch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen. Es ist nicht für Zentralheizungen oder Kühlsysteme vorgesehen. Die Konstruktion entspricht der DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine nicht durchströmte Vollmembran aus Butylkautschuk (IIR), die das Wasser- und Gasvolumen trennt. Ab einem Volumen von 50 Litern ist die Membran tauschbar, was die Wartung erleichtert. Die wasserberührenden Teile sind korrosionsgeschützt und mit einer langlebigen Epoxidharzbeschichtung versehen. Das Gefäß ist für den Einsatz mit Frostschutzmittelzusätzen von 25 bis 50 % geeignet.

Welche Ausstattungsmerkmale bietet das Gefäß?

Das Refix DE 600 ist mit Füßen ausgestattet, die eine vertikale Aufstellung ermöglichen. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 1/2 Zoll (40 mm) und einem Rohraußendurchmesser von 48,3 mm. Das Gefäß ist mit einem Vordruck von 4 bar voreingestellt und für eine Mediumtemperatur im Dauerbetrieb von -10 bis 70 °C ausgelegt. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, wobei bei diesem Modell kein Manometer integriert ist.

Welche Normen und Zulassungen gelten für das Refix DE 600?

Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt. Es erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Für den Einsatz in der Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Grenze von PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter nicht überschreitet.

Technische Daten

• Nennvolumen: 600 l
• Maximaler Betriebsdruck: 16 bar
• Farbe: blau

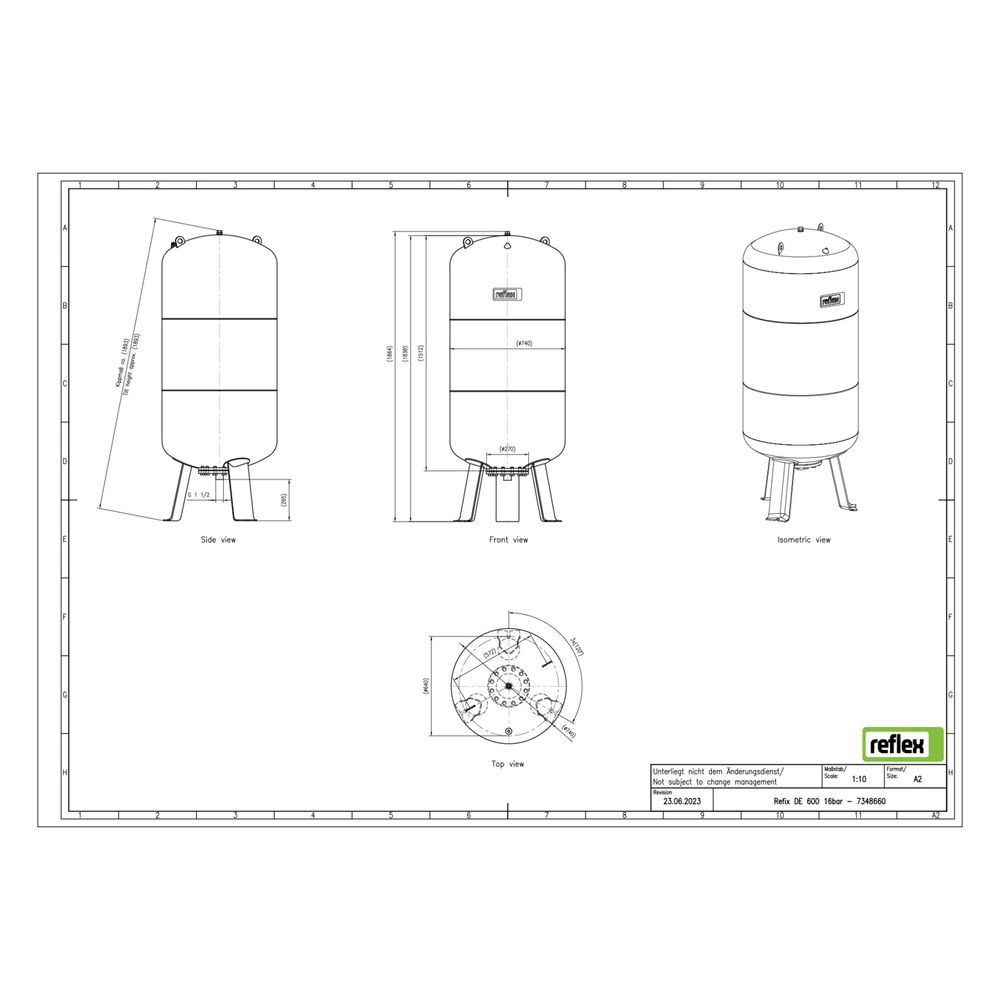

• Bauhöhe: 1871 mm
• Durchmesser: 740 mm
• Kippmaß: 1907 mm
• Anschluss: Außengewinde metrisch, 1 1/2 Zoll (40 mm)
• Rohraußendurchmesser Anschluss: 48,3 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Mit Füßen: ja
• Tauschbare Membran: ja (ab 50 l)

Das Reflex Refix DE Ausdehnungsgefäß MAG 600 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 16 bar ist es für vielfältige Anwendungen in Feuerlösch-, Brauch- und Betriebswassersystemen geeignet. Die tauschbare Vollmembran und die stabile Bauweise mit Füßen ermöglichen eine flexible und langlebige Nutzung.
