Reflex Refix DT Ausdehnungsgefäß MAG 400, Nennvolumen 400l, 10 bar, Flowjet G 1 1/4"
Der Reflex Refix DT Ausdehnungsgefäß MAG 400 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die Ausführung mit Flowjet G 1 1/4" Anschluss bietet eine flexible Anpassung an verschiedene Anlagen.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?
Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die nach DIN EN 13831, DIN 4807 T5, KTW-C und W 270 geprüft ist. Die Innen- und Außenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Das Ausdehnungsgefäß ist vertikal platzierbar und mit einem Manometer sowie einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum, wodurch ein Druckpolster entsteht.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Gefäß?
Das Modell ist mit einem Außengewindeanschluss (metrisch) in der Größe Rp 1 1/4" (32 mm) ausgestattet und enthält die Flowjet-Durchströmungsarmatur inklusive Absperrung und Entleerung. Für größere Nennweiten ab DN 50 ist ein Duo-Flanschanschluss mit Durchströmungseinrichtung vorgesehen. Das Gefäß ist mit Füßen ausgestattet, jedoch ohne Befestigungsmaterial oder feste Wandstütze. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.
Für welche Anwendungen und Einsatzbereiche ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist ausschließlich für Kaltwasserleitungen geeignet und wird bevorzugt in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen eingesetzt. Es erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU sowie die Normen DIN EN 13831, VDI 4708 und AD 2000. Das Produkt ist SVGW geprüft und zugelassen und benötigt gemäß Schweizer Richtlinien keine Bewilligung bei bestimmten Druck-Volumen-Kombinationen.
Technische Daten
- Nennvolumen: 400 l
- Maximaler Betriebsdruck: 10 bar
- Anschlussgröße: Rp 1 1/4" (32 mm)

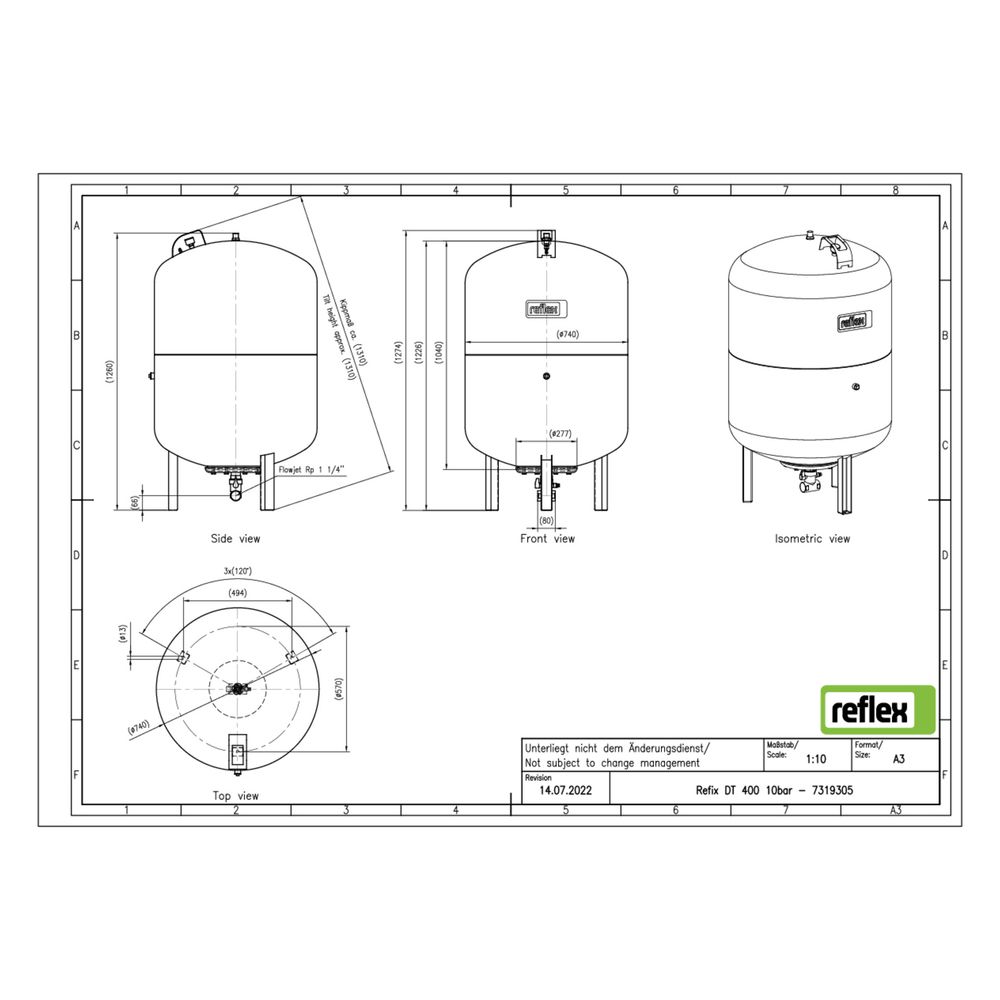

- Bauhöhe: 1245 mm
- Durchmesser: 740 mm
- Kippmaß: 1310 mm
- Vordruck: 4 bar
- Membranwerkstoff: Butylkautschuk (IIR)
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Platzierung: vertikal
- Mit Manometer: ja
- Mit Sicherheitsventil: nein
- Mit Füßen: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 400 überzeugt durch seine hygienische Bauweise und robuste Materialien, die eine lange Lebensdauer in Kaltwasseranlagen sicherstellen. Mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 10 bar ist es optimal für den Einsatz in Trinkwassererwärmungs- und Druckerhöhungsanlagen geeignet und bietet durch die Flowjet-Durchströmungsarmatur eine flexible Anschlussmöglichkeit.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7319305 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7319305 |
| Bauhöhe | 1245,00 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705079382 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 98 kg |
| Kippmaß | 1310,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 1/4 Zoll (32) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 42,40 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
