Beschreibung

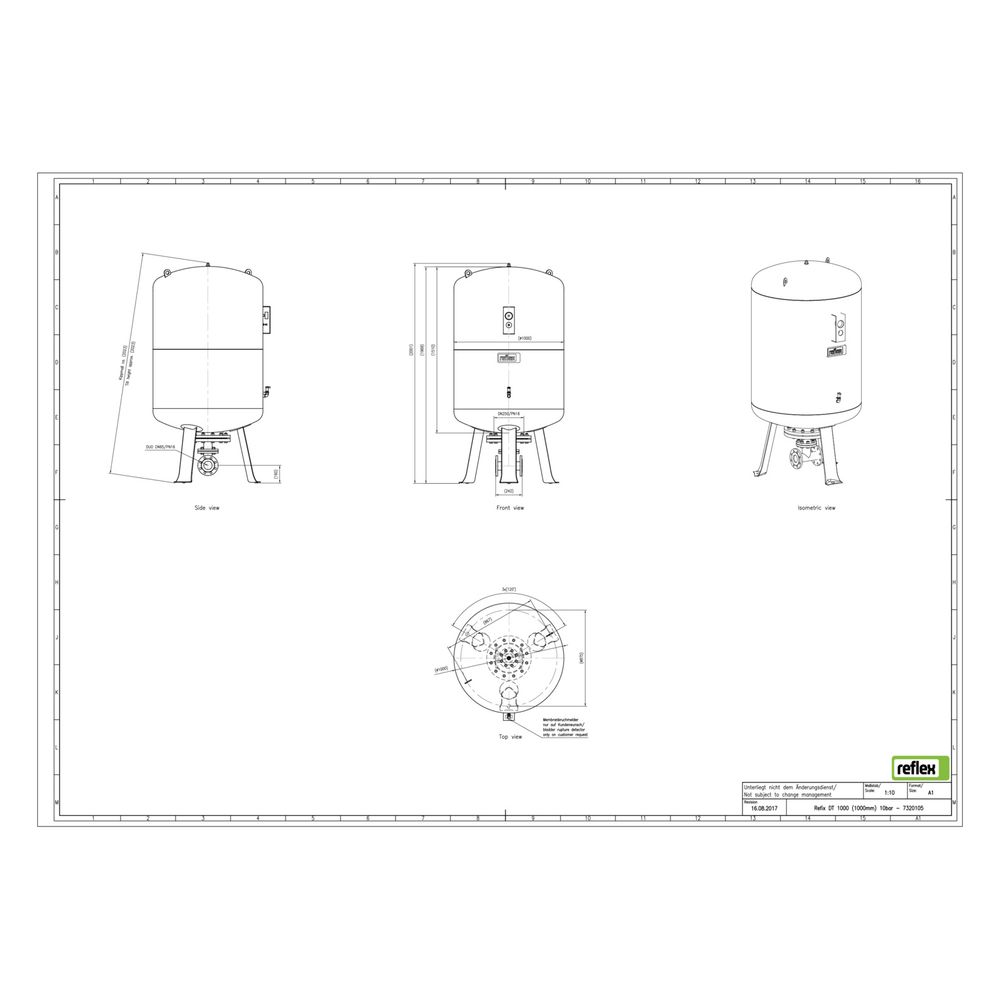

Reflex Refix DT Ausdehnungsgefäß MAG 1000/1000, Nennvolumen 1000l, 10 bar, Duo-Flansch DN 65
Der Reflex Refix DT Ausdehnungsgefäß MAG 1000/1000 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Das Gefäß verfügt über einen Duo-Flansch DN 65 und ist mit einer langlebigen Epoxidharzbeschichtung innen und außen versehen.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht den Anforderungen der Elastomerleitlinie, W 270 sowie den Normen DIN EN 13831, DIN 4807 T5 und ist nach DVGW-Registernummer NW-0411AT2534 geprüft. Die Außen- und Innenbeschichtung ist nach KTW-A ausgeführt, was eine hohe Beständigkeit und Hygiene sicherstellt. Das Gefäß ist für den vertikalen Einbau mit Füßen vorgesehen und verfügt über einen Duo-Flanschanschluss mit Durchströmungseinrichtung.
Welche Funktionen und Ausstattungsmerkmale bietet das Gefäß?
Das Refix DT ist mit einer Flowjet-Durchströmungsarmatur inklusive Absperrung und Entleerung ausgestattet, die eine optimale Durchströmung sicherstellt. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, um die Betriebssicherheit zu erhöhen. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden, um bei Bedarf eine Überwachung der Membranfunktion zu ermöglichen. Das Gefäß ist ausschließlich für Kaltwasserleitungen geeignet und nicht für den Einsatz in Heizungs- oder Kühlanlagen.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Produkt entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 und ist als Druckgerät gemäß der Richtlinie 2014/68/EU zugelassen. Es ist SVGW geprüft und zugelassen, was die Eignung für den Einsatz in Trinkwasseranlagen bestätigt. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3000 bar Liter erfüllt.
Technische Daten
- Nennvolumen: 1000 l
- Maximaler Betriebsdruck: 10 bar
- Anschluss: Duo-Flansch DN 65, Außengewinde (metrisch)
- Membranwerkstoff: Butylkautschuk (IIR)
- Bauhöhe: 2004 mm
- Durchmesser: 1000 mm
- Kippmaß: 2058 mm
- Vordruck: 2 bar
- Druckstufe Flansch: PN 16
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Platzierung: vertikal mit Füßen
Das Reflex Refix DT Ausdehnungsgefäß MAG 1000/1000 bietet eine zuverlässige und hygienische Lösung für Großanlagen in der Trinkwassererwärmung und Wasserversorgung. Mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 10 bar erfüllt es anspruchsvolle Anforderungen. Die robuste Membran und die hochwertige Beschichtung sorgen für Langlebigkeit und Sicherheit im Betrieb.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7320105 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7320105 |
| Bauhöhe | 2004,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1000,00 |
| EAN-13 | 4036705066887 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 411,2 kg |
| Kippmaß | 2058,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
