Beschreibung

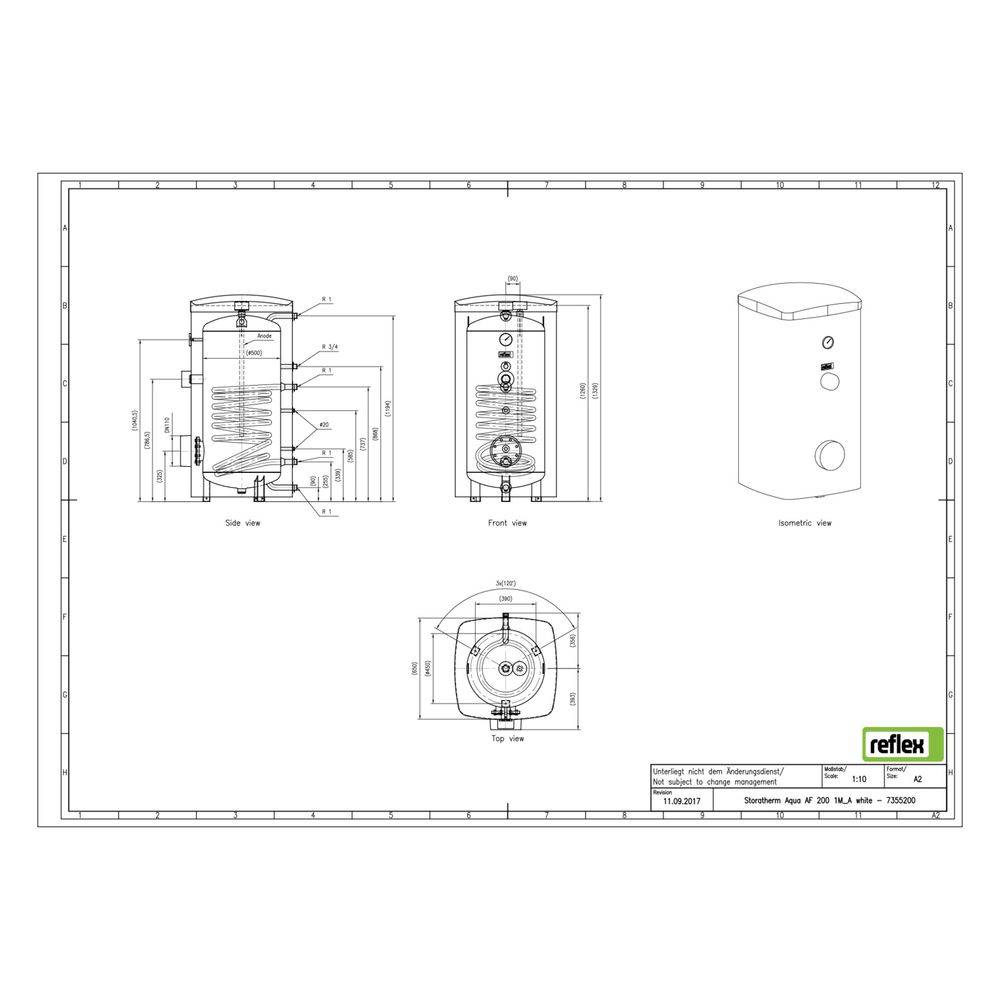

Reflex Storatherm Aqua AF 200/1M, Nenninhalt 193l, 75mm, 1 Wärmetauscher, stehend, Weiß
Der Reflex Storatherm Aqua AF 200/1M ist ein stehender Speicherwassererwärmer mit einem Nenninhalt von 193 Litern und einem innenliegenden Glattrohrwärmetauscher. Dieses Modell aus der Storatherm Aqua Serie in Weiß eignet sich zur indirekten Erwärmung und Speicherung von Trinkwasser in Eigenheimen sowie im Wohnungs-, Gewerbe- und Industriebau. Die emaillierte Innenbeschichtung nach DIN 4753 T3 und die Magnesiumanode sorgen für hygienischen Korrosionsschutz.
Wie ist der Reflex Storatherm Aqua AF 200/1M konstruiert?
Der Speicherbehälter besteht aus Stahl S235JR+AR und ist nach DIN EN 12897 sowie der Druckgeräterichtlinie 2014/68/EU ausgelegt. Die Innenfläche ist emailliert, um hygienisch einwandfreies Trinkwasser sicherzustellen. Der Speicher ist stehend ausgeführt und verfügt über eine Revisionsöffnung, ein Thermometer sowie Stellfüße für die Aufstellung. Die Wärmeübertragung erfolgt über eine Spirale im Inneren des Speichers.
Welche Schutz- und Dämmmaßnahmen sind vorhanden?
Der Speicher ist mit einer Magnesiumanode ausgestattet, die den Korrosionsschutz unterstützt. Die werkseitig montierte Dämmung entspricht der Baustoffklasse B2 nach DIN 4102-1. Für Speicher bis 500 Liter, wie das Modell AF 200/1M, ist die Dämmung nicht abnehmbar und hocheffizient ausgeführt. Die Warmhalteverluste wurden auf extern zertifizierten Prüfständen ermittelt.
Welche Anschlüsse und Druckwerte sind relevant?
Der Reflex Storatherm Aqua AF 200/1M verfügt über Anschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm) für Kaltwasser, Warmwasser und den Primärkreis. Die Zirkulationsleitung hat einen Nenndurchmesser von 3/4 Zoll (20 mm). Der maximale Arbeitsdruck beträgt 16 bar im Primärkreis und 10 bar im Sekundärkreis.
Für welche Einsatzbereiche ist der Speicher vorgesehen?
Der Speicher ist ausschließlich für die Erwärmung von Trinkwasser bestimmt. Er eignet sich für vielfältige Anwendungen in Eigenheimen sowie im Wohnungs-, Gewerbe- und Industriebau. Die robuste Bauweise und die hochwertige Emaillierung ermöglichen eine zuverlässige und hygienische Warmwasserbereitung.
Technische Daten
- Nenninhalt: 193 Liter
- Bauhöhe: 1333 mm
- Baulänge: 650 mm
- Bautiefe: 747 mm
- Werkstoff: Stahl S235JR+AR
- Energieeffizienzklasse: A
- Wärmeübertragung: Spirale
- Max. Arbeitsdruck primär: 16 bar
- Max. Arbeitsdruck sekundär: 10 bar
- Nenndurchmesser Warmwasseranschluss: 1 Zoll (25 mm)
- Nenndurchmesser Kaltwasseranschluss: 1 Zoll (25 mm)
- Nenndurchmesser Zirkulationsleitung: 3/4 Zoll (20 mm)
- Max. übertragbare Leistung 80/10-45: 31 kW
Der Reflex Storatherm Aqua AF 200/1M ist ein effizienter und hygienisch ausgeführter Warmwasserspeicher mit einem Nennvolumen von 193 Litern und einer Leistung von 31 kW. Die emaillierte Innenbeschichtung und die Magnesiumanode sorgen für Korrosionsschutz, während die werkseitige Dämmung Wärmeverluste reduziert. Dieses Modell ist ideal für die indirekte Trinkwassererwärmung in Wohn- und Gewerbegebäuden geeignet.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Storatherm Aqua |
| Hersteller-Produktgruppe | Storatherm Aqua |
| Hersteller-Artikelnummer | 7355200 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-7355200 |
| Bauhöhe | 1333,00 |
| Baulänge | 650,00 |
| Bautiefe | 747,00 |
| Doppelte Trennung | nein |
| EAN-13 | 4036705148842 |
| Energieeffizienzklasse | A |
| Gewicht | 74 kg |
| Inhalt | 193,00 |
| Kippmaß | 1466,00 |
| Max Arbeitsdruck primär | 16,00 |
| Max Arbeitsdruck sekundär | 10,00 |
| Max übertragbare Leistung 80/10-45 | 31,00 |
| Mit Druckreduzierventil | nein |
| Mit Manometer | nein |
| Mit Reinigungsöffnung | ja |
| Mit Thermometer | ja |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Warmwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Zirkulationsleitung | 3/4 Zoll (20) |
| Oberflächenschutz Gefäß | emailliert |
| Platzierung vertikal | ja |
| Schutzanode | ja |
| Wandaufstellung | nein |
| Werkstoff des Boilers | Stahl |
| Wärmeübertragung | Spirale |
| WEEE-Nr. | 30666633 |
