Beschreibung

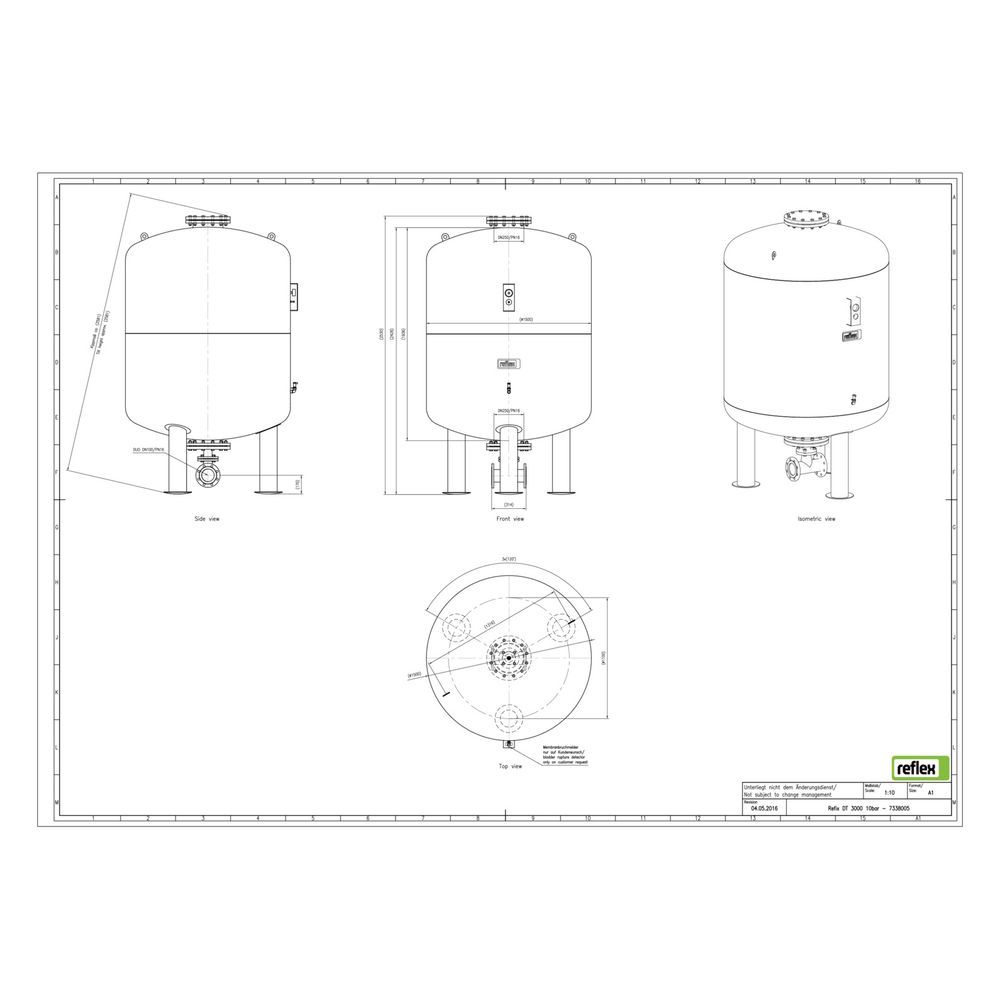

Reflex Refix DT Ausdehnungsgefäß MAG 3000, Nennvolumen 3000l, 10 bar, Duo-Flansch DN 100
Der Reflex Refix DT Ausdehnungsgefäß MAG 3000 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 3000 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen in Kaltwasserleitungen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die Ausführung mit Duo-Flansch DN 100 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.
Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?
Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die nach den Normen DIN EN 13831, DIN 4807 T5 sowie den Richtlinien KTW-C und W 270 gefertigt und geprüft ist. Die Innen- und Außenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum, wodurch ein Druckpolster entsteht. Das Gefäß ist vertikal mit Füßen montierbar und besitzt einen Duo-Flanschanschluss DN 100.
Welche Funktionen und Ausstattungsmerkmale bietet das Refix DT 3000?
Das Ausdehnungsgefäß ist mit einer Duo-Flanschanschlussvorrichtung inklusive Durchströmungseinrichtung ausgestattet, die eine optimale Leistungsanpassung ermöglicht. Zusätzlich ist ein Manometer vorhanden, das durch einen Metallbügel geschützt ist. Die Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung ist bis zu einer Rohrgröße von Rp 1 1/4' integriert. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden, um die Betriebssicherheit zu erhöhen. Das Gefäß ist ausschließlich für Kaltwasseranlagen geeignet und nicht für den Einsatz in Heizungs- oder Kühlanlagen vorgesehen.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Refix DT 3000 entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie AD 2000 und ist als Druckgerät gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Es ist SVGW geprüft und zugelassen, was die Eignung für den Einsatz in Trinkwasseranlagen bestätigt. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Druck-Volumen-Bedingung (PSV mal VN kleiner oder gleich 3000 bar mal Liter) erfüllt.
Technische Daten
- Nennvolumen: 3000 l
- Maximaler Betriebsdruck: 10 bar
- Druckstufe Flansch: PN 16
- Anschluss: Duo-Flansch DN 100
- Membranwerkstoff: Butylkautschuk (IIR)
- Vordruck: 2 bar
- Bauhöhe: 2506 mm
- Durchmesser: 1500 mm
- Kippmaß: 2576 mm
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Mit Manometer: ja
- Mit Füßen: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 3000 bietet eine zuverlässige und hygienische Lösung für Großanlagen in der Trinkwassertechnik. Mit einem Nennvolumen von 3000 Litern und einem maximalen Betriebsdruck von 10 bar ist es optimal für Kaltwasseranwendungen geeignet und erfüllt alle relevanten Normen und Zulassungen für den sicheren Betrieb.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7338005 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7338005 |
| Bauhöhe | 2506,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1500,00 |
| EAN-13 | 4036705069345 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 1082 kg |
| Kippmaß | 2576,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 100 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 114,30 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
