Reflex Refix DD Ausdehnungsgefäß MAG 8, Nennvolumen 8l, 25 bar, durchströmt, inklusive T-Stück 3/4", Grün

Der Reflex Refix DD Ausdehnungsgefäß MAG 8 ist ein durchströmt ausgelegtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 8 Litern und einem maximalen Betriebsdruck von 25 bar. Das grüne Gefäß eignet sich speziell für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen im Hausgebrauch und ist ausschließlich für Kaltwasserleitungen vorgesehen. Es ist mit einem Edelstahlanschluss und einem beiliegenden T-Stück 3/4" ausgestattet, das eine hygienische Durchströmung nach DIN 1988 sicherstellt.

Wie funktioniert das durchströmte Membran-Druckausdehnungsgefäß Refix DD?

Das Refix DD arbeitet mit einer nicht tauschbaren Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Durchströmung wird durch einen High-Flow-Durchströmungsstern und das mitgelieferte T-Stück 3/4" realisiert, was eine kontinuierliche Wasserzirkulation ermöglicht und so den hygienischen Anforderungen gemäß DIN EN 13831 und DIN 4807 T5 entspricht. Die Membran ist nach den Richtlinien KTW-C und W 270 zertifiziert, die Außen- und Innenbeschichtung entspricht KTW-A.

Für welche Anwendungen ist das Refix DD Ausdehnungsgefäß geeignet?

Das Gefäß ist ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es unterstützt die Wassereinsparung in Verbindung mit Wassererwärmern. Die Konstruktion und Fertigung entsprechen der DIN EN 13831, und das Gefäß ist SVGW geprüft sowie nach der Druckgeräterichtlinie 2014/68/EU zugelassen.

Welche technischen Merkmale zeichnen das Refix DD Ausdehnungsgefäß aus?

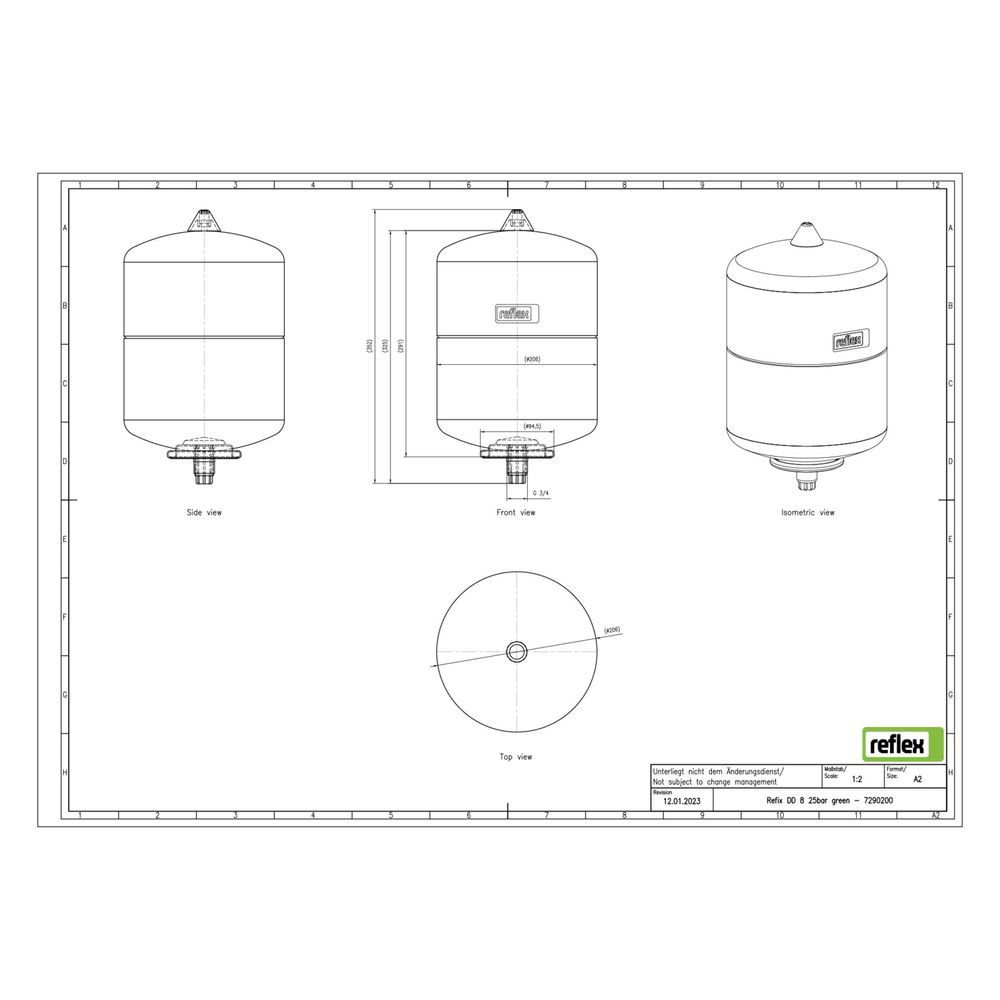

Das Gefäß verfügt über einen maximalen Arbeitsdruck von 25 bar und einen Vordruck von 4 bar. Es ist mit einem metrischen Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm ausgestattet. Die Bauhöhe beträgt 344 mm, der Durchmesser 206 mm und das Kippmaß 401 mm. Das Gefäß ist für eine Mediumtemperatur im Dauerbetrieb von minus 10 bis 70 Grad Celsius ausgelegt und kann auch für Kühlanwendungen verwendet werden. Wasserberührende Teile sind korrosionsgeschützt, und das Gefäß ist für den vertikalen Einbau vorgesehen.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Refix DD entspricht den Anforderungen der DIN EN 13831 und ist geprüft nach DIN 4807 T5. Es besitzt eine Zulassung gemäß der Druckgeräterichtlinie 2014/68/EU und ist mit der DIN DVGW Reg.-Nr. NW-0411AT2534 für Gefäße ab 4 Litern ausgestattet. Die Membran und Beschichtungen erfüllen die Anforderungen der Elastomerleitlinie, KTW-C, W 270 sowie KTW-A. Die SVGW-Prüfung bestätigt die Eignung für den hygienischen Einsatz in Trinkwasseranlagen.

Technische Daten

• Nennvolumen: 8 l
• Maximaler Arbeitsdruck: 25 bar
• Vordruck: 4 bar
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Rohraußendurchmesser Anschluss: 26,9 mm
• Bauhöhe: 344 mm
• Durchmesser: 206 mm
• Kippmaß: 401 mm
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)

Das Reflex Refix DD Ausdehnungsgefäß MAG 8 bietet eine hygienische und zuverlässige Lösung für Kaltwasseranlagen mit einem Nennvolumen von 8 Litern und einem maximalen Betriebsdruck von 25 bar. Die Kombination aus hochwertiger Membran, korrosionsgeschützten Bauteilen und der durchströmten Bauweise unterstützt die Wassereinsparung und erfüllt hohe Anforderungen an die Trinkwasserhygiene.
