Reflex Refix DC Ausdehnungsgefäß MAG 140, Nennvolumen 140l, 10 bar, Blau

Der Reflex Refix DC Ausdehnungsgefäß MAG 140 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 140 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen, wie Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen oder Wärmequellenanlagen. Das Gefäß verfügt über eine langlebige Epoxidharzbeschichtung und eine nicht tauschbare Halbmembran nach DIN EN 13831.

Für welche Anwendungen ist das Reflex Refix DC Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist für Wasserversorgungsanlagen vorgesehen, die nicht den Anforderungen der DIN 1988 entsprechen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist nicht für Zentralheizungen oder Kühlanwendungen geeignet. Die Konstruktion mit einer nicht tauschbaren Halbmembran und korrosionsgeschützten, wasserberührenden Teilen sorgt für eine lange Lebensdauer in diesen speziellen Systemen.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Gefäß ist mit einer nicht tauschbaren Halbmembran aus Butylkautschuk (IIR) ausgestattet, die den Wasser- vom Gasraum trennt. Die Außenfläche ist mit einer langlebigen Epoxidharzbeschichtung versehen, die Korrosion verhindert. Die Bauform ist vertikal mit Füßen zur sicheren Aufstellung. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm.

Welche technischen Eigenschaften und Betriebsparameter sind zu beachten?

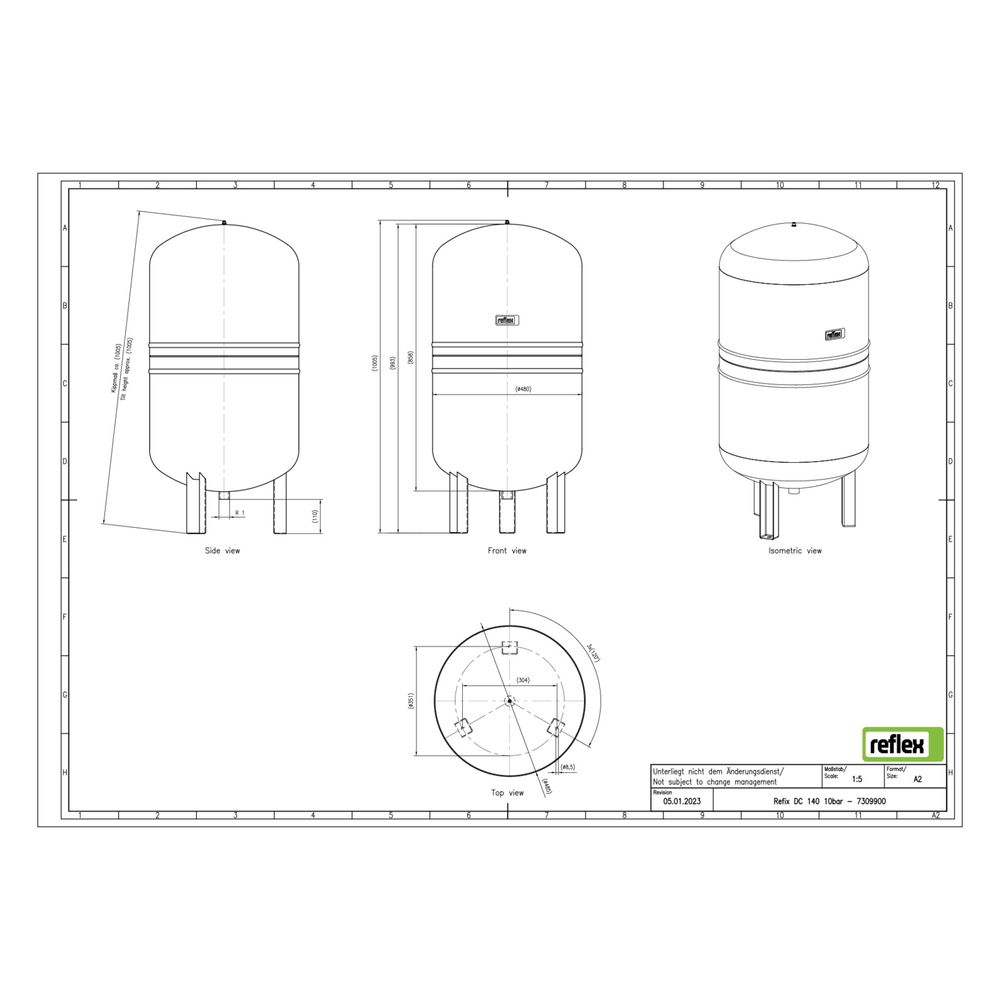

Das Refix DC 140 ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und hat einen Vordruck von 4 bar. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Es ist für eine maximale Glykol-Mischung von 50 Prozent geeignet. Das Kippmaß beträgt 1004 mm, die Bauhöhe 997 mm und der Durchmesser 489 mm. Das Gefäß ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet.

Technische Daten

• Nennvolumen: 140 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: blau
• Bauhöhe: 997 mm
• Durchmesser: 489 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Kippmaß: 1004 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Max. Glykol-Mischung: 50 %
• Membranwerkstoff: Butylkautschuk (IIR)

Das Reflex Refix DC Ausdehnungsgefäß MAG 140 bietet eine robuste und langlebige Lösung für spezielle Wasserversorgungsanlagen mit einem Nennvolumen von 140 Litern und einem maximalen Betriebsdruck von 10 bar. Die vertikale Bauweise mit Füßen und die korrosionsgeschützten wasserberührenden Teile sorgen für eine zuverlässige Funktion in Feuerlösch-, Betriebswasser- und Fußbodenheizungsanlagen.
