Reflex Refix DT Ausdehnungsgefäß MAG 60, Nennvolumen 60l, 10 bar, Flowjet G 1 1/4"

Der Reflex Refix DT Ausdehnungsgefäß MAG 60 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 60 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die integrierte Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung sorgt für eine optimale Leistungsanpassung.

Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Wasser- und Gasvolumen trennt und nach den Normen DIN EN 13831, DIN 4807 T5 sowie den Richtlinien KTW-C und W 270 gefertigt ist. Die Außen- und Innenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Das Gefäß ist vertikal platzierbar und mit Füßen ausgestattet, die eine stabile Aufstellung ermöglichen.

Welche Anschlussmöglichkeiten und Armaturen sind vorhanden?

Das Ausdehnungsgefäß ist mit einem Außengewindeanschluss (metrisch) in der Größe Rp 1 1/4 Zoll (32 mm) ausgestattet. Die Flowjet-Durchströmungsarmatur ist inklusive und verfügt über eine Absperrung sowie eine Entleerung. Zusätzlich ist ein Manometer vorhanden, das durch einen Metallbügel geschützt ist. Eine Muffe für einen optionalen Membranbruchmelder ist ebenfalls vorgesehen.

Für welche Anwendungen ist das Gefäß geeignet?

Das Reflex Refix DT MAG 60 ist ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen geeignet. Die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius.

Welche Normen und Zulassungen erfüllt das Produkt?

Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei einem Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter.

Technische Daten

• Nennvolumen: 60 l
• Maximaler Betriebsdruck: 10 bar
• Anschlussgröße: Rp 1 1/4 Zoll (32 mm)

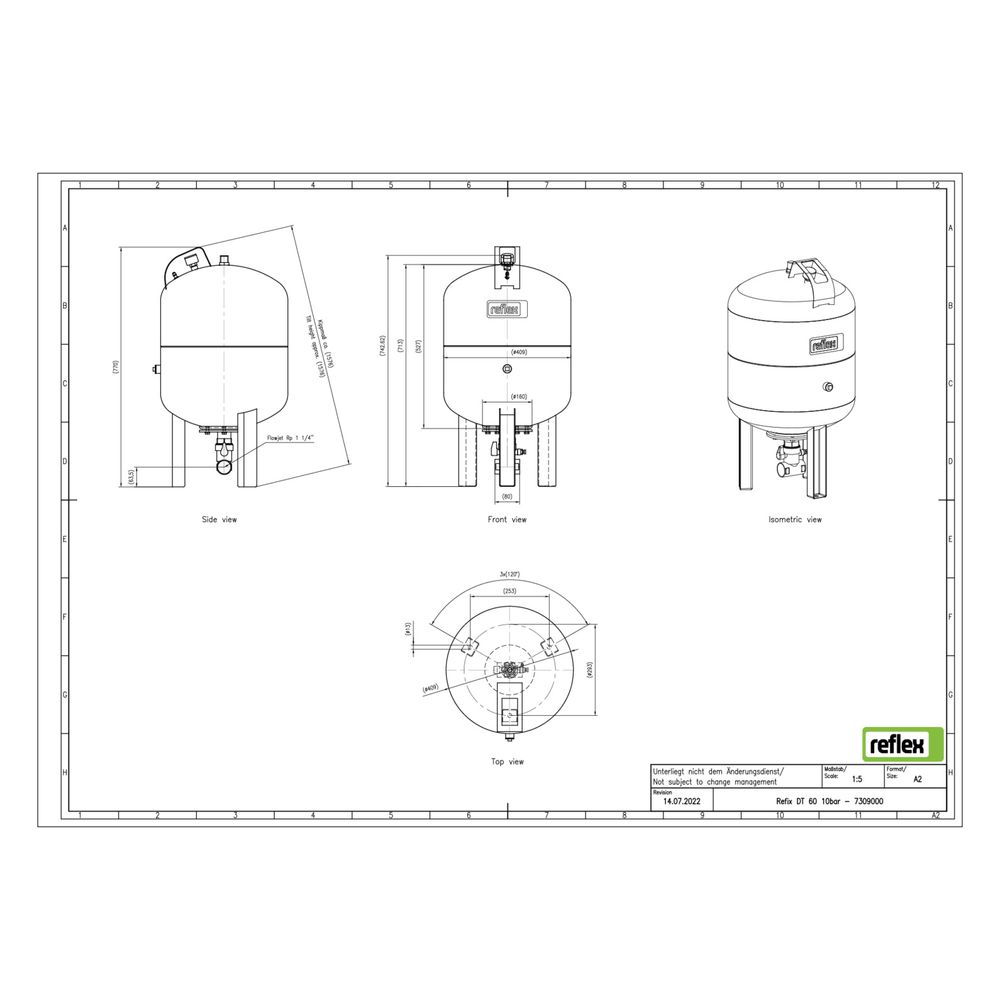

• Bauhöhe: 766 mm
• Durchmesser: 409 mm
• Kippmaß: 1576 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Platzierung: vertikal
• Mit Manometer: ja
• Mit Füßen: ja

Das Reflex Refix DT Ausdehnungsgefäß MAG 60 bietet eine hygienisch einwandfreie Lösung für Kaltwasseranlagen mit einem Nennvolumen von 60 Litern und einem maximalen Betriebsdruck von 10 bar. Die robuste Konstruktion mit austauschbarer Membran und langlebiger Beschichtung sorgt für eine zuverlässige Funktion und einfache Wartung. Die integrierte Flowjet-Durchströmungsarmatur und der geschützte Manometeranschluss unterstützen eine präzise und sichere Betriebsüberwachung.
