Reflex Refix DE Ausdehnungsgefäß MAG 3000, Nennvolumen 3000l, 16 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 3000 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 3000 Litern und einem maximalen Betriebsdruck von 16 bar. Es eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 entsprechen. Typische Einsatzbereiche sind Feuerlöschanlagen, Brauchwassersysteme, Betriebswassersysteme, Fußbodenheizungen und Wärmequellenanlagen. Durch die korrosionsgeschützten wasserberührenden Teile und die langlebige Epoxidharzbeschichtung ist es für Systeme mit erhöhten Anforderungen an den Korrosionsschutz geeignet.

Wie ist das Ausdehnungsgefäß konstruiert und welche Membran wird verwendet?

Das Gefäß ist mit einer Vollmembran nach DIN EN 13831 ausgestattet, die ab einem Volumen von 50 Litern tauschbar ist. Die Membran besteht aus Butylkautschuk (IIR) und trennt den Wasserraum vom Gasraum mit Druckpolster. Diese Konstruktion sorgt für eine zuverlässige Trennung der Medien und ermöglicht den Einsatz von Frostschutzmittelzusätzen zwischen 25 und 50 Prozent.

Welche Ausstattungsmerkmale und Schutzvorrichtungen sind vorhanden?

Das Ausdehnungsgefäß verfügt über ein Manometer, das durch einen Metallbügel geschützt ist, ebenso wie das Vordruckventil. Die Befestigung erfolgt über Füße, die eine vertikale Platzierung ermöglichen. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von DN 65. Die Druckstufe des Flansches beträgt PN 16, und das Gefäß ist für eine Mediumtemperatur im Dauerbetrieb von minus 10 bis 70 Grad Celsius ausgelegt.

Welche Normen und Zulassungen gelten für das Refix DE Ausdehnungsgefäß?

Das Gefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es ist nicht durchströmt und erfüllt die Anforderungen für den Einsatz in Wassersystemen mit erhöhtem Korrosionsschutz.

Technische Daten

• Nennvolumen: 3000 l
• Maximaler Betriebsdruck: 16 bar
• Farbe: blau

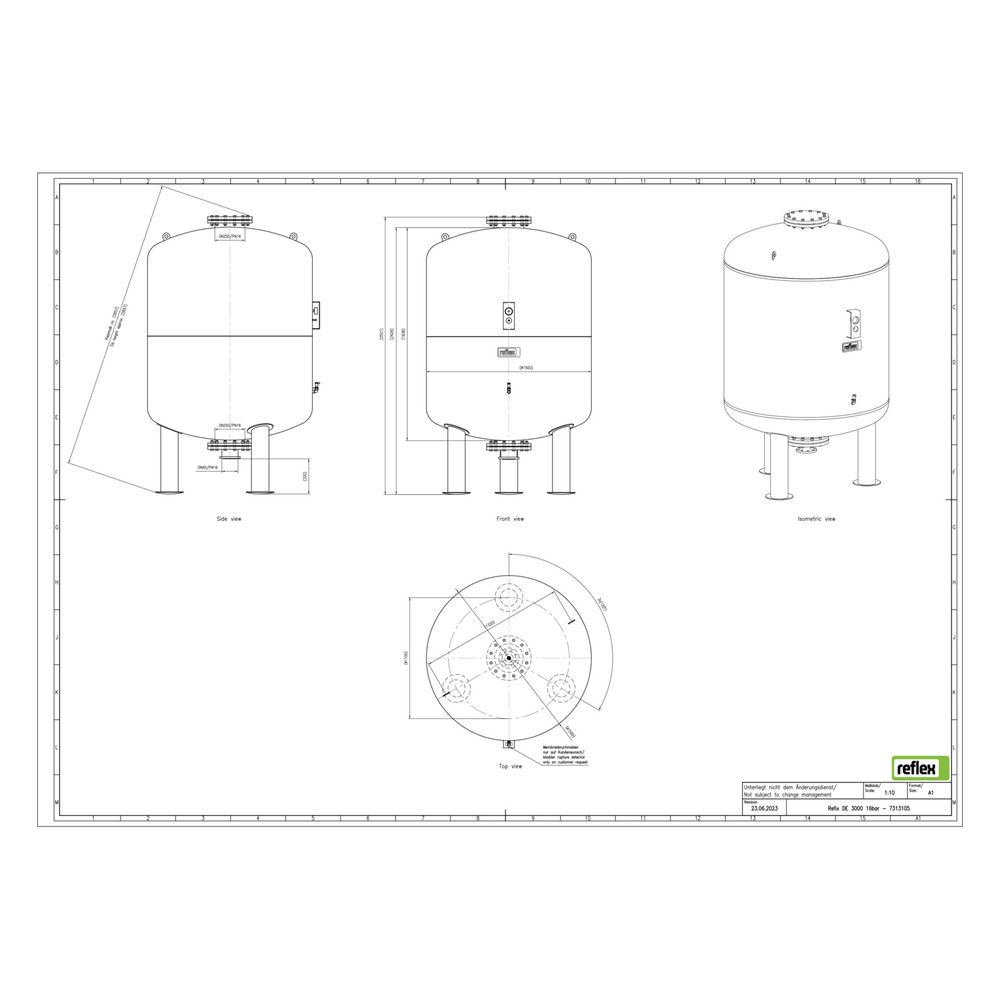

• Bauhöhe: 2535 mm
• Durchmesser: 1500 mm
• Anschluss: Außengewinde (metrisch), DN 65
• Werkstoff Membran: Butylkautschuk (IIR)
• Vordruck: 2 bar
• Druckstufe Flansch: PN 16
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Mit Manometer: ja
• Mit Füßen: ja
• Mit austauschbarer Membran: ja

Das Reflex Refix DE Ausdehnungsgefäß MAG 3000 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 3000 Litern und einem maximalen Betriebsdruck von 16 bar ist es für vielfältige Anwendungen geeignet und überzeugt durch seine tauschbare Vollmembran und die stabile vertikale Aufstellung mit Füßen.
