Beschreibung

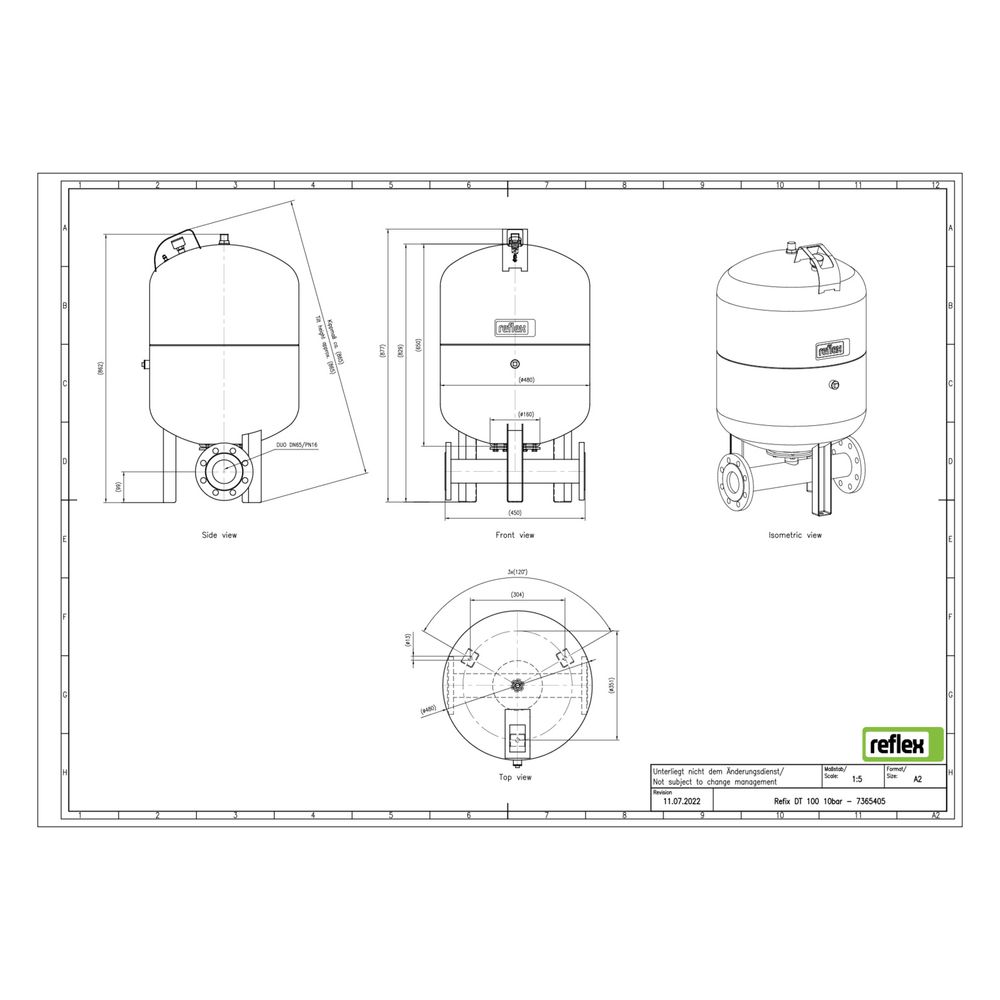

Reflex Refix DT Ausdehnungsgefäß MAG 100, Nennvolumen 100l, 10 bar, Duo-Flansch DN 65
Das Reflex Refix DT Ausdehnungsgefäß MAG 100 mit einem Nennvolumen von 100 Litern und einem maximalen Betriebsdruck von 10 bar ist speziell für den Einsatz in Kaltwasseranlagen konzipiert. Es eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung verfügt über einen Duo-Flansch DN 65 und ist mit einer durchströmten Membran ausgestattet, die eine optimale Leistungsanpassung ermöglicht.
Wie ermöglicht das Refix DT die Hygiene und Sicherheit im Trinkwassersystem?
Das durchströmte Membran-Druckausdehnungsgefäß ist mit einer Membran nach Elastomerleitlinie und W 270 ausgestattet, die den Wasser- und Gasraum sicher trennt. Die Innen- und Außenbeschichtung entspricht der KTW-A-Norm und sorgt für eine langlebige und hygienische Oberfläche. Das Gefäß ist SVGW geprüft und zugelassen, was die Eignung für den Einsatz in Trinkwasseranlagen bestätigt. Zudem ist es nach DIN EN 13831, VDI 4708 und AD 2000 gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?
Das Gefäß ist mit einem Duo-Flanschanschluss DN 65 ausgestattet, der eine Durchströmungseinrichtung integriert. Für kleinere Anschlüsse bis Rp 1 1/4 Zoll ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung enthalten. Das Ausdehnungsgefäß verfügt über ein Manometer und ein Vordruckventil, die durch einen Metallbügel geschützt sind. Die Membran ist austauschbar und aus Butylkautschuk (IIR) gefertigt. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.
Für welche Einsatzbedingungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Gefäß ist ausschließlich für Kaltwasserleitungen ausgelegt und kann in einem Temperaturbereich von -10 bis 70 °C betrieben werden. Es ist nicht für den Einsatz in Heizungs- oder Kühlanlagen vorgesehen. Die maximale Glykol-Mischung beträgt 0 %. Die vertikale Platzierung mit Füßen ist vorgesehen, eine horizontale Montage ist nicht vorgesehen.
Technische Daten
- Nennvolumen: 100 l
- Maximaler Betriebsdruck: 10 bar
- Druckstufe Flansch: PN 16
- Anschluss: Duo-Flansch DN 65
- Bauhöhe: 834 mm
- Durchmesser: 480 mm
- Vordruck: 4 bar
- Werkstoff Membran: Butylkautschuk (IIR)
- Mediumtemperatur: -10 bis 70 °C
- Platzierung: vertikal mit Füßen
Das Reflex Refix DT Ausdehnungsgefäß MAG 100 überzeugt durch seine hygienische Bauweise, die hohe Druckfestigkeit und die flexible Anschlussgestaltung. Mit einem Nennvolumen von 100 Litern und einem maximalen Betriebsdruck von 10 bar ist es optimal für Kaltwasseranlagen geeignet und bietet durch die austauschbare Membran und die robuste Beschichtung eine langlebige Lösung für Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Lieferumfang
- 1x Reflex Refix DT Ausdehnungsgefäß MAG 100
- 1x Duo-Flanschanschlussstück mit Durchströmungseinrichtung
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7365405 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7365405 |
| Bauhöhe | 834,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 480,00 |
| EAN-13 | 4036705079245 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 29,4 kg |
| Kippmaß | 865,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
