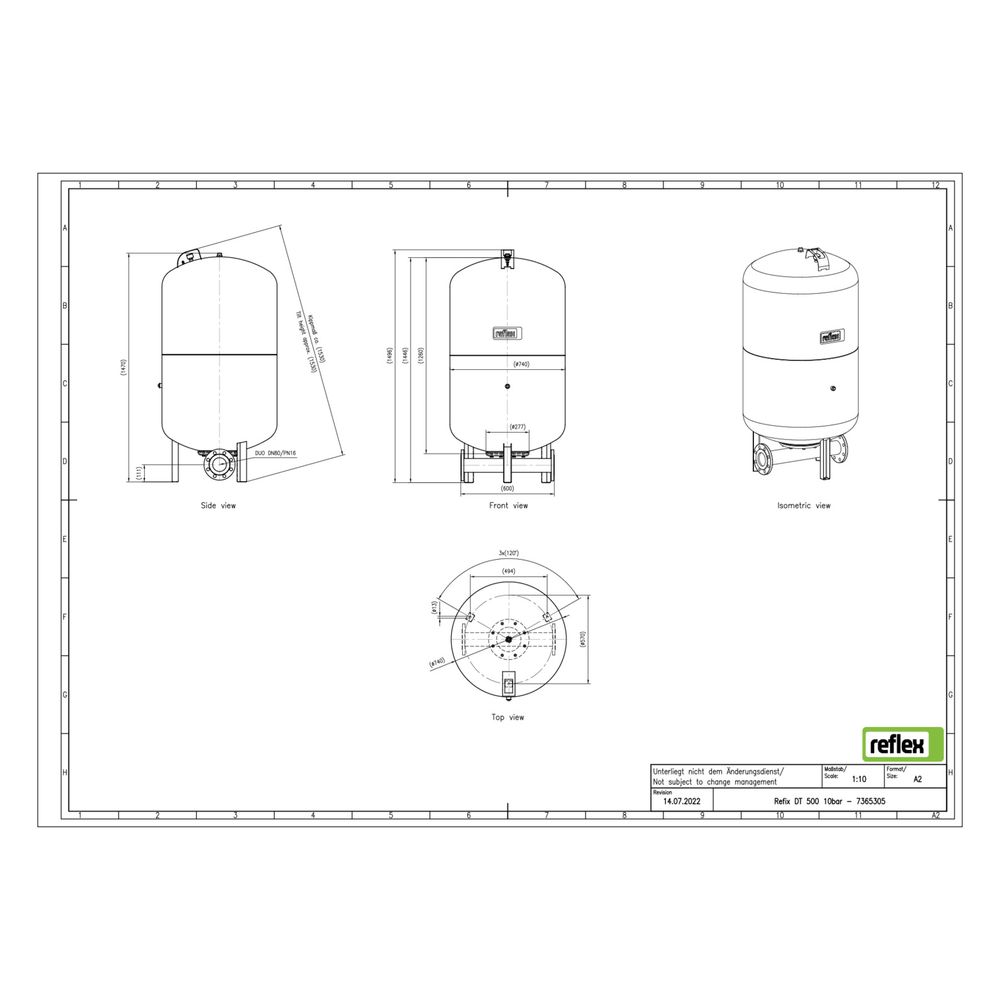

Reflex Refix DT Ausdehnungsgefäß MAG 500, Nennvolumen 500l, 10 bar, Duo-Flansch DN 80

Der Reflex Refix DT Ausdehnungsgefäß MAG 500 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 80 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.

Wie sorgt das Refix DT Ausdehnungsgefäß für Hygiene und Sicherheit?

Das Gefäß ist durchströmt, was eine kontinuierliche Wasserzirkulation sicherstellt und somit den hygienischen Anforderungen nach DIN 1988 entspricht. Die Membran besteht aus Butylkautschuk (IIR) und ist nach der Elastomerleitlinie sowie den Richtlinien W 270, KTW-C und DIN 4807 T5 geprüft und austauschbar. Innen- und Außenbeschichtung sind nach KTW-A ausgeführt, was die Langlebigkeit und Korrosionsbeständigkeit unterstützt. Das Gefäß ist SVGW geprüft und zugelassen, was die Eignung für den Einsatz in Trinkwasseranlagen bestätigt.

Welche Anschluss- und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Ausdehnungsgefäß verfügt über einen Duo-Flanschanschluss DN 80 mit Außengewinde (metrisch) und einer Druckstufe PN 16. Es ist mit einer Flowjet-Durchströmungsarmatur inklusive Absperrung und Entleerung ausgestattet, die eine einfache Wartung ermöglicht. Ein Manometer und ein Vordruckventil sind durch einen Metallbügel geschützt. Die vertikale Platzierung mit Füßen ist vorgesehen, eine horizontale Montage ist nicht vorgesehen. Das Gefäß ist ausschließlich für Kaltwasserleitungen geeignet und nicht für den Einsatz in Heizungs- oder Kühlsystemen.

Nach welchen Normen und Richtlinien ist das Refix DT Ausdehnungsgefäß gefertigt?

Das Gefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 und AD 2000. Es ist als Druckgerät gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Die Membran ist nach DIN EN 13831 und DIN 4807 T5 gebaut und geprüft. Die Konstruktion erfüllt die Anforderungen der Schweizer Richtlinie SWKI HE301-01 und SVTI, wobei bei einem Produkt von PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter keine Bewilligungspflicht besteht.

Welche Betriebsbedingungen und Einsatzgrenzen sind zu beachten?

Das Ausdehnungsgefäß ist für den Dauerbetrieb mit Mediumtemperaturen von minus 10 bis 70 Grad Celsius ausgelegt. Es ist nicht für den Einsatz mit Glykol-Mischungen geeignet (maximaler Glykolanteil 0,00). Der Vordruck beträgt 4 bar, der maximale Arbeitsdruck liegt bei 10 bar. Das Gefäß ist nicht für den Einsatz in Zentralheizungen oder Kühlsystemen vorgesehen.

Technische Daten

• Nennvolumen: 500 l
• Maximaler Arbeitsdruck: 10 bar
• Druckstufe Flansch: PN 16
• Anschluss: Duo-Flansch DN 80, Außengewinde (metrisch)
• Bauhöhe: 1475 mm
• Durchmesser: 740 mm
• Kippmaß: 1530 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Platzierung: vertikal
• Mit Manometer: ja
• Mit Füßen: ja

Das Reflex Refix DT Ausdehnungsgefäß MAG 500 bietet eine zuverlässige und hygienische Lösung für Großanlagen in der Trinkwassertechnik. Mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 10 bar erfüllt es anspruchsvolle Anforderungen an Sicherheit und Funktionalität. Die robuste Membran und die hochwertige Beschichtung unterstützen eine lange Lebensdauer und eine sichere Integration in Kaltwasseranlagen.
