Beschreibung
Reflex Storatherm Heat Pufferspeicher H 1500/1, Nenninhalt 1374l, 6 bar, ohne Dämmung
Der Reflex Storatherm Heat Pufferspeicher H 1500/1 ist ein Standmodell ohne Dämmung mit einem Nenninhalt von 1374 Litern und einem maximalen Arbeitsdruck von 6 bar. Er dient zur effizienten Zwischenspeicherung von Heiz- und Kühlwasser und ist für den Einsatz in Heiz- und Kühlsystemen konzipiert. Typische Anwendungen umfassen die Integration in Solaranlagen, Blockheizkraftwerke (BHKW), Gasthermen und Wärmepumpen, wobei der Speicher hydraulisch Wärmeerzeuger und Wärmeverbraucher entkoppelt und so den Betrieb optimiert.
Wie funktioniert der Reflex Storatherm Heat Pufferspeicher?
Der Pufferspeicher speichert erzeugte Wärme oder Kälte, wenn kein unmittelbarer Bedarf besteht, und gibt diese bei Bedarf wieder ab. Dadurch wird das häufige Ein- und Ausschalten des Wärmeerzeugers reduziert, was dessen Lebensdauer verlängert. Die vertikal angeordneten Anschlussstutzen für Wärmeerzeuger und Verbraucher sind um 100 Grad versetzt, was eine effiziente Lade- und Entladefunktion ermöglicht. Zusätzlich sind Einschraubmöglichkeiten für Fühlerhülsen und Thermometer vorhanden, um die Temperaturüberwachung zu erleichtern.
Welche Konstruktionsmerkmale zeichnen den Speicher aus?

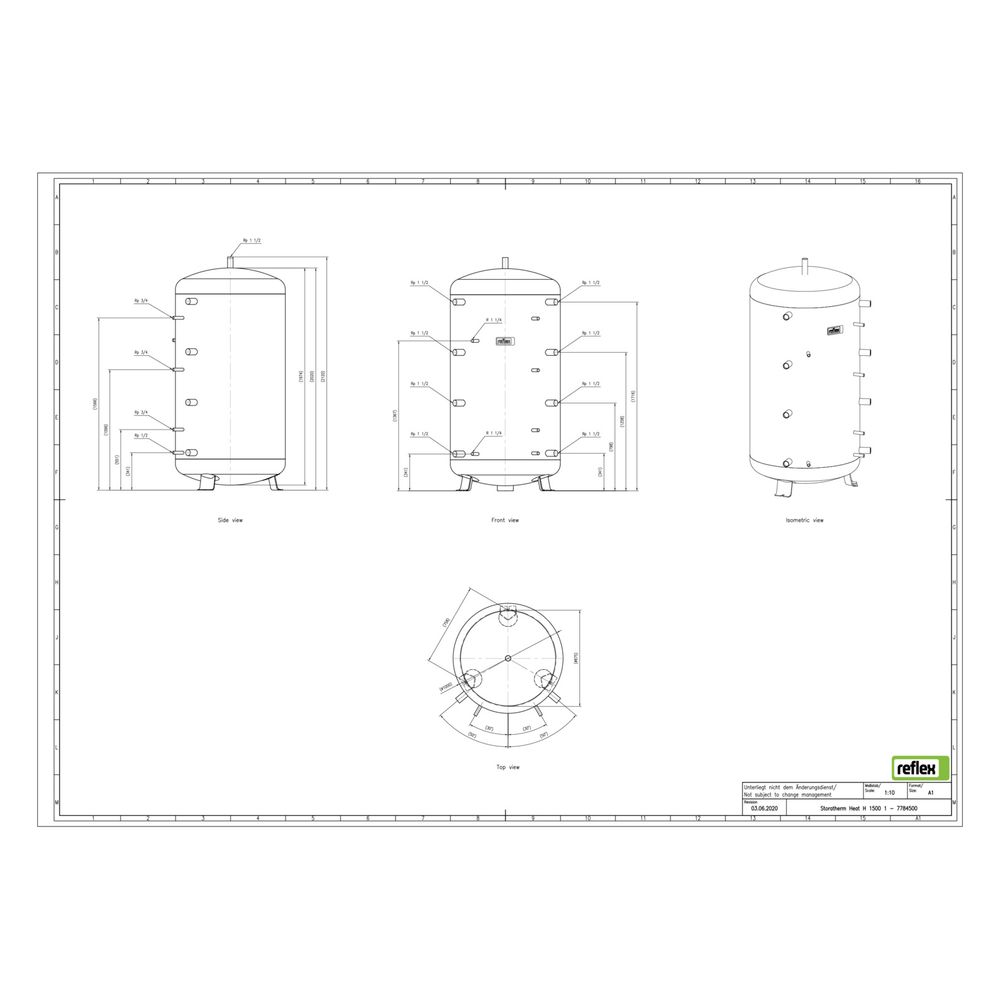

Der Speicherbehälter besteht aus Stahl S235JR+AR, ist innen roh und außen korrosionsgeschützt ausgeführt. Die Ausführung ohne Dämmung ermöglicht eine bauseitige Montage einer diffusionsdichten Isolierung. Die Bauhöhe beträgt 2119 mm bei einem Durchmesser von 1000 mm ohne Isolierung. Das Kippmaß liegt bei 2222 mm. Die Anschlussgewinde sind innenliegend, wobei drei Anschlüsse für Temperaturfühler mit einem Anschlussmaß von 1/2 Zoll vorhanden sind.
Für welche Anwendungen ist der Pufferspeicher geeignet?
Der Reflex Storatherm Heat Pufferspeicher ist für Heiz- und Kühlsysteme ausgelegt und kann in verschiedenen Anlagen eingesetzt werden, darunter Solaranlagen, BHKW, Gasthermen und Wärmepumpen. Er ist speziell für die Speicherung von Heiz- und Kühlwasser konzipiert, wobei die Möglichkeit zur Integration externer Energiequellen durch optionale Wärmetauscher besteht. Die Ausführung ohne Dämmung eignet sich besonders für Projekte, bei denen die Isolierung vor Ort angepasst oder ergänzt werden soll.
Technische Daten
- Nenninhalt: 1374 Liter
- Maximaler Arbeitsdruck: 6 bar
- Maximale Temperatur: 95 °C
- Bauhöhe: 2119 mm
- Durchmesser ohne Isolierung: 1000 mm
- Kippmaß: 2222 mm
- Material des Behälters: Stahl S235JR+AR
- Anschlussart: Innengewinde
- Anzahl der Anschlüsse für Temperaturfühler: 3
- Anschlussmaß Temperaturfühler: 1/2 Zoll
- Montageart: Standmodell
- Geeignet für Kühlwasser: Ja
Der Reflex Storatherm Heat Pufferspeicher H 1500/1 bietet eine zuverlässige Lösung zur hydraulischen Entkopplung von Wärmeerzeugern und Verbrauchern. Mit einem Fassungsvermögen von 1374 Litern und einem maximalen Arbeitsdruck von 6 bar unterstützt er die effiziente Speicherung von Heiz- und Kühlwasser und trägt zur Optimierung des Anlagenbetriebs bei. Die robuste Stahlkonstruktion und die flexible Anschlussgestaltung machen ihn zu einer vielseitigen Komponente in modernen Heiz- und Kühlsystemen.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Storatherm Heat |
| Hersteller-Produktgruppe | Storatherm Heat |
| Hersteller-Artikelnummer | 7784500 |
| Hersteller | Reflex |
| Anschluss 1 | Innengewinde |
| Anschlussmaß Temperaturfühler | 1/2 Zoll |
| Anzahl der Anschlüsse Temperaturfühler | 3,00 |
| Artikelnummer | REFLEX-7784500 |
| Bauhöhe | 2119,00 |
| Durchmesser ohne Isolierung | 1000,00 |
| EAN-13 | 4036705071645 |
| Geeignet für Kühlen | ja |
| Geeignet für Wärmepumpe | nein |
| Geeignet für Zentralheizung | nein |
| Gewicht | 270 kg |
| Inhalt | 1374,00 |
| Kippmaß | 2222,00 |
| Material Fass | Stahl |
| Max Arbeitsdruck | 6,00 |
| Max Temperatur | 95,00 |
| Mit Anschluss Temperaturfühler | nein |
| Mit elektrischem Heizstab | nein |
| Mit Isolierung | nein |
| Mit Tauchrohr | nein |
| Montageart | Standmodell |
| WEEE-Nr. | 30666633 |
