Reflex Longtherm Plattenwärmetauscher RMB-22-20, gelötet, 20 Platten, eingängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-22-20 ist ein gelöteter, eingängiger Wärmetauscher mit 20 Edelstahlplatten (Werkstoff 1.4404) und einem Außengewindeanschluss G 3/4 Zoll. Er eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, bei denen Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar auftreten. Das spezielle Lötverfahren mit Kupferlot sorgt für eine dauerhafte Verbindung der Platten und eine hohe thermische Belastbarkeit.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch zwischen den Medien.
Welche Kanaltypen sind im Wärmetauscher vorhanden und welche Funktion haben sie?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend den Anforderungen des Systems.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Dank des speziellen Lötverfahrens und der hochwertigen Materialien hält der Wärmetauscher Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar stand. Er ist nach der Richtlinie für Druckgeräte 2014/68/EU zugelassen.
Welche Anschlussmöglichkeiten bietet der Reflex Longtherm RMB-22-20?
Der Wärmetauscher ist mit einem primären Außengewindeanschluss G 3/4 Zoll ausgestattet. Der Mittenabstand der Anschlüsse beträgt 42 mm. Das Gerät ist für die Verwendung mit einer Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 20
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer

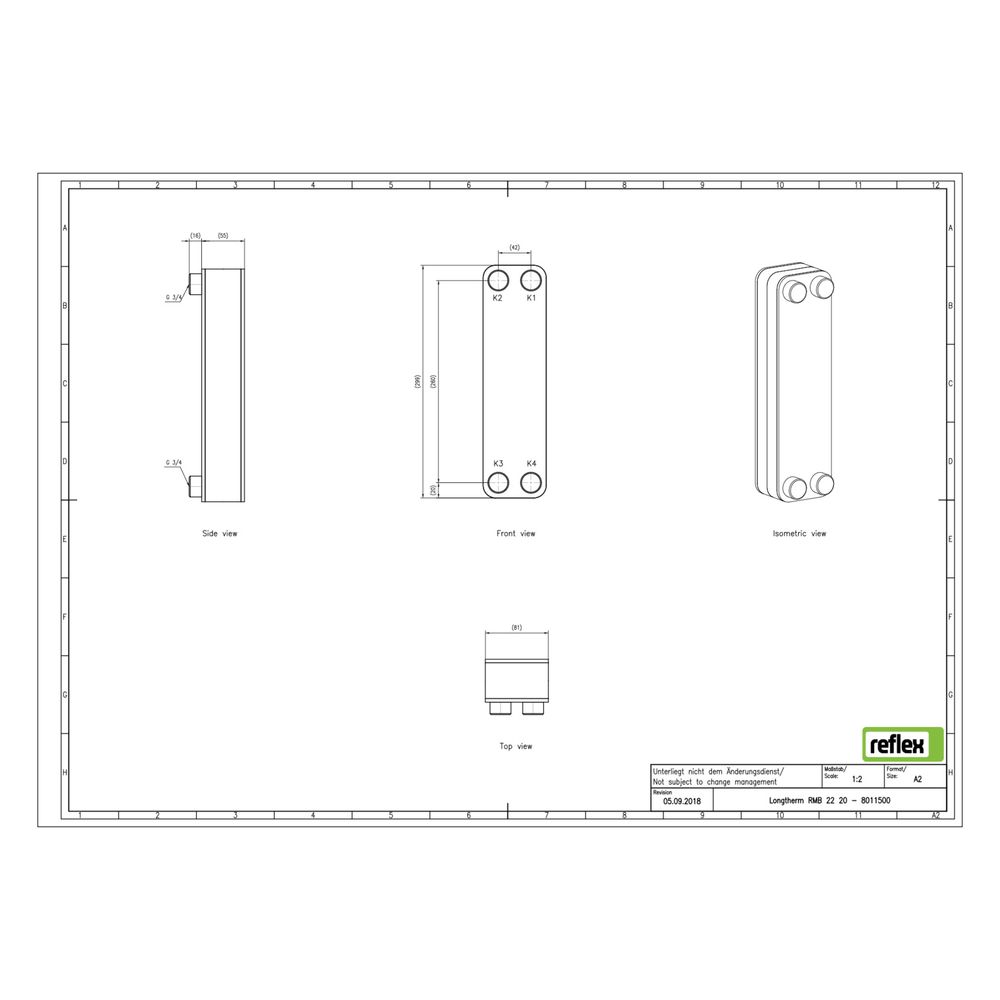

- Bauhöhe: 299 mm
- Baulänge: 81 mm
- Bautiefe: 55 mm
- Nenndurchmesser primär: 3/4 Zoll (20 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Mittenabstand Anschlüsse: 42 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-22-20 bietet mit seiner robusten Bauweise und den 20 gelöteten Edelstahlplatten eine zuverlässige Wärmeübertragung bei Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar. Er ist für anspruchsvolle Anwendungen in Heizungs- und Kühlkreisläufen geeignet und lässt sich dank des Außengewindeanschlusses G 3/4 Zoll einfach integrieren.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8011500 |
| Hersteller | Reflex |
| Anzahl der Platten | 20,00 |
| Artikelnummer | REFLEX-8011500 |
| Ausführung | gelötet |
| Bauhöhe | 299,00 |
| Baulänge | 81,00 |
| Bautiefe | 55,00 |
| EAN-13 | 4036705178269 |
| Geeignet für Dämmschale | ja |
| Gewicht | 2,37 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
