Beschreibung

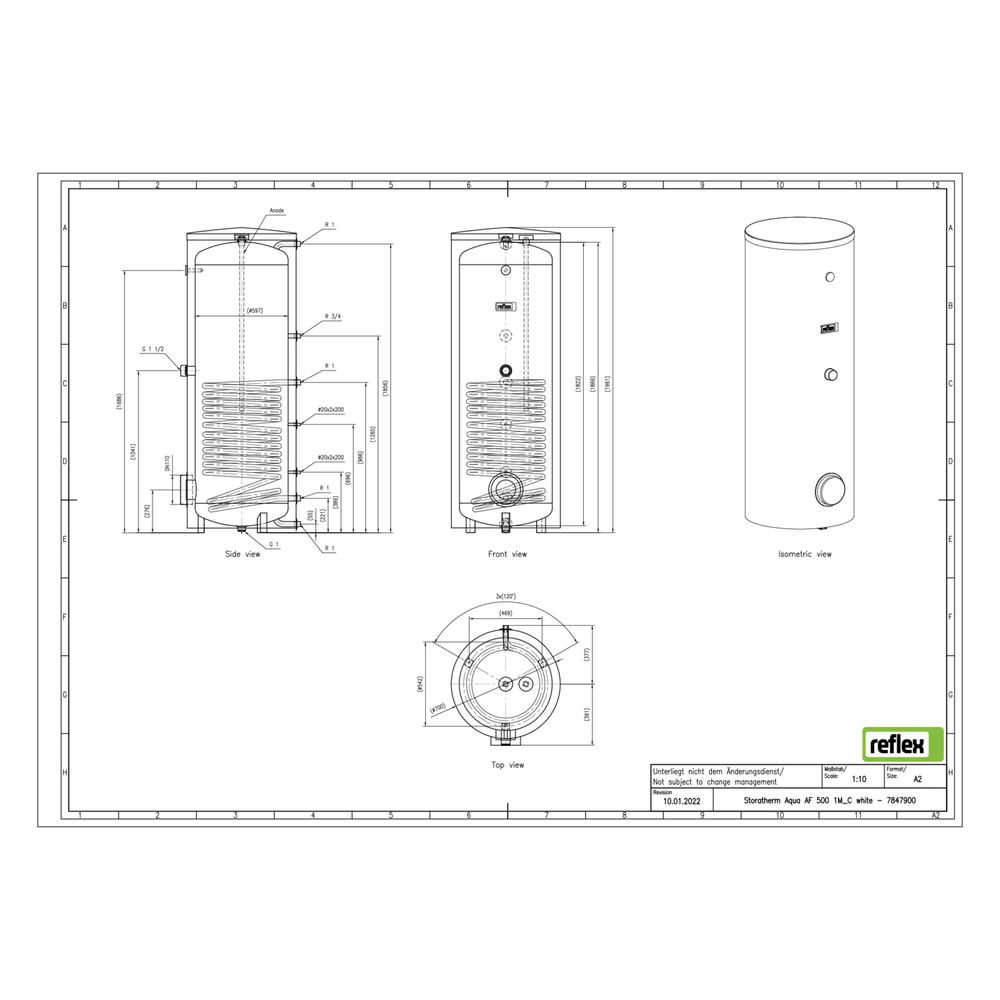

Reflex Storatherm Aqua AF 500/1M Speicherwassererwärmer, Nenninhalt 463l, 51,5mm, 1 Wärmetauscher, stehend, Weiß
Der Reflex Storatherm Aqua AF 500/1M Speicherwassererwärmer mit einem Nenninhalt von 463 Litern ist ein stehend ausgeführter Warmwasserspeicher zur indirekten Trinkwassererwärmung. Er verfügt über einen innenliegenden Glattrohrwärmetauscher und ist mit einer hygienischen Emailbeschichtung sowie einer Magnesiumanode zum Korrosionsschutz ausgestattet. Das Gerät ist in der Energieeffizienzklasse C eingestuft und eignet sich für den Einsatz in Eigenheimen sowie im Wohnungs-, Gewerbe- und Industriebau.
Wie ist der Speicherwassererwärmer konstruiert?
Der Speicherbehälter besteht aus Stahl S235JR+AR und ist nach DIN EN 12897 sowie der Druckgeräterichtlinie 2014/68/EU ausgelegt. Die Innenbeschichtung erfolgt gemäß DIN 4753 T3 durch eine Emailierung, die hygienisch einwandfreies Trinkwasser sicherstellt. Der Speicher ist stehend montiert und verfügt über eine Revisionsöffnung, ein Thermometer, Stellfüße sowie eine Magnesiumanode zum Schutz vor Korrosion. Die Wärmeübertragung erfolgt über eine innenliegende Spirale als Wärmetauscher.
Welche Dämmung und Energieeffizienz bietet der Reflex Storatherm Aqua AF 500/1M?
Der Speicher ist bis zu einem Volumen von 500 Litern mit einem nicht abnehmbaren, hocheffizienten Dämmsystem ausgestattet, das der Baustoffklasse B2 gemäß DIN 4102-1 entspricht. Die Energieeffizienzklasse des Geräts ist C. Die Warmhalteverluste wurden auf extern zertifizierten Prüfständen ermittelt. Für Speichergrößen über 500 Liter sind andere Dämmvarianten vorgesehen, die hier jedoch nicht relevant sind.
Welche Anschlüsse und Betriebsparameter sind vorhanden?
Der Speicher verfügt über Anschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm) für Kaltwasser, Warmwasser und den primären Wärmetauscherkreis. Die Zirkulationsleitung ist mit 3/4 Zoll (20 mm) dimensioniert. Der maximale Arbeitsdruck beträgt 16 bar im Primärkreis und 10 bar im Sekundärkreis. Die maximale übertragbare Leistung bei einem Temperaturhub von 80/10-45 °C liegt bei 56 kW.
Welche Schutz- und Komfortmerkmale sind integriert?
Zur Ausstattung gehören eine Magnesiumanode zum Korrosionsschutz, ein Thermometer zur Temperaturüberwachung sowie Stellfüße für die Aufstellung. Eine Reinigungsöffnung ermöglicht die Wartung des Speichers. Ein Manometer oder Druckreduzierventil sind nicht integriert.
Technische Daten
- Nenninhalt: 463 Liter
- Bauhöhe: 1921 mm
- Bautiefe: 768 mm
- Durchmesser: 700 mm
- Energieeffizienzklasse: C
- Werkstoff Boiler: Stahl
- Wärmeübertragung: Spirale
- Max. Arbeitsdruck primär: 16 bar
- Max. Arbeitsdruck sekundär: 10 bar
- Nenndurchmesser Anschlüsse (Kalt-/Warmwasser, primär): 1 Zoll (25 mm)
- Nenndurchmesser Zirkulationsleitung: 3/4 Zoll (20 mm)
- Max. übertragbare Leistung (80/10-45 °C): 56 kW
Der Reflex Storatherm Aqua AF 500/1M Speicherwassererwärmer bietet eine zuverlässige und hygienische Lösung zur indirekten Erwärmung von Trinkwasser mit einem Volumen von 463 Litern. Die Kombination aus hochwertigem Stahlbehälter, effizienter Dämmung und einem leistungsfähigen Wärmetauscher sorgt für eine energieeffiziente Warmwasserversorgung in Wohn- und Gewerbegebäuden.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Storatherm Aqua |
| Hersteller-Produktgruppe | Storatherm Aqua |
| Hersteller-Artikelnummer | 7847900 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-7847900 |
| Bauhöhe | 1921,00 |
| Bautiefe | 768,00 |
| Doppelte Trennung | nein |
| Durchmesser | 700,00 |
| EAN-13 | 4036705137778 |
| Energieeffizienzklasse | C |
| Gewicht | 132,5 kg |
| Inhalt | 463,00 |
| Kippmaß | 2025,00 |
| Max Arbeitsdruck primär | 16,00 |
| Max Arbeitsdruck sekundär | 10,00 |
| Max übertragbare Leistung 80/10-45 | 56,00 |
| Mit Druckreduzierventil | nein |
| Mit Manometer | nein |
| Mit Reinigungsöffnung | ja |
| Mit Thermometer | ja |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Warmwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Zirkulationsleitung | 3/4 Zoll (20) |
| Oberflächenschutz Gefäß | emailliert |
| Platzierung vertikal | ja |
| Schutzanode | ja |
| Wandaufstellung | nein |
| Werkstoff des Boilers | Stahl |
| Wärmeübertragung | Spirale |
| WEEE-Nr. | 30666633 |
