Beschreibung

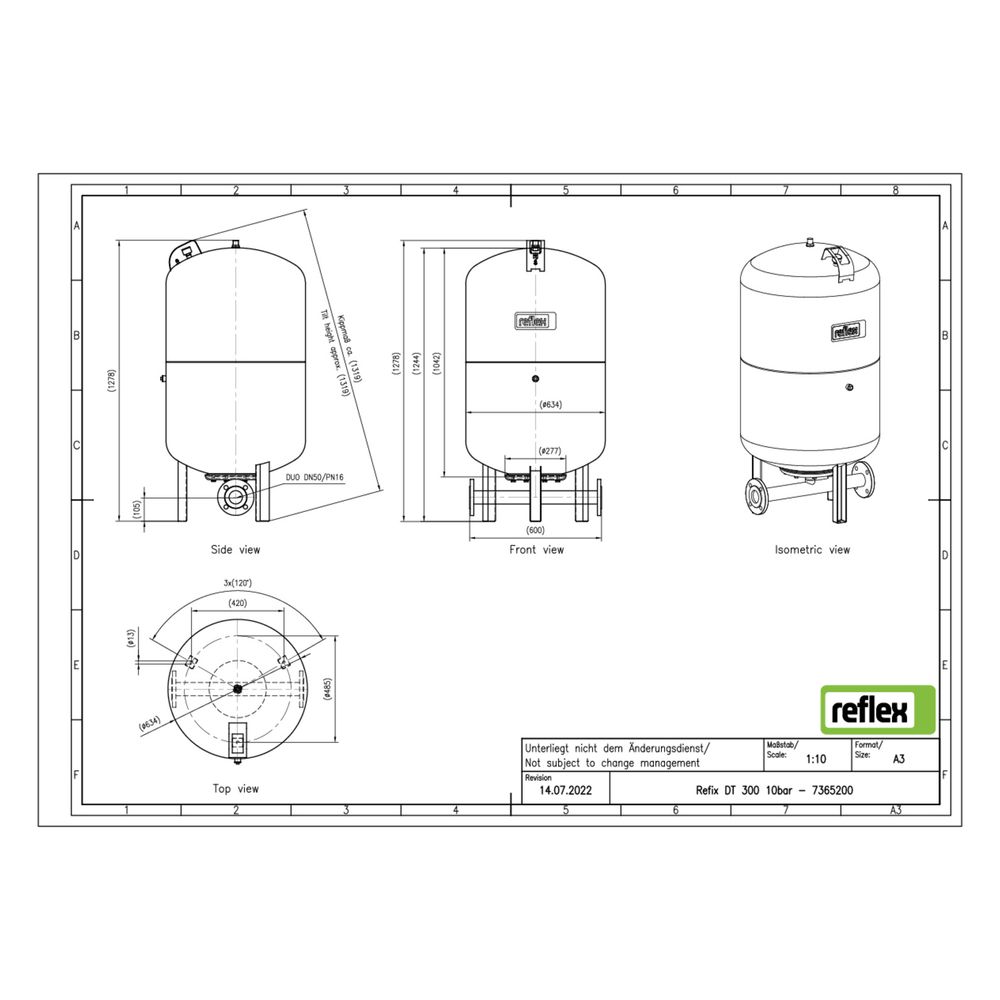

Reflex Refix DT Ausdehnungsgefäß MAG 300, Nennvolumen 300l, 10 bar, Duo-Flansch DN 50
Der Reflex Refix DT Ausdehnungsgefäß MAG 300 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Das grüne Gefäß verfügt über einen Duo-Flansch DN 50 und ist mit einer langlebigen Epoxidharzbeschichtung innen und außen versehen.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die nach DIN EN 13831, DIN 4807 T5, KTW-C und W 270 geprüft ist. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum, wodurch ein Druckpolster entsteht. Das Gefäß ist durchströmt, was die Hygieneanforderungen besonders hoch hält. Die Außen- und Innenbeschichtung entspricht dem KTW-A Standard und schützt das Gefäß vor Korrosion.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Gefäß?
Das Gefäß verfügt über einen Duo-Flanschanschluss DN 50 mit Durchströmungseinrichtung, der eine optimale Leistungsanpassung ermöglicht. Es ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Zusätzlich ist eine Muffe für einen optionalen Membranbruchmelder vorhanden. Das Gefäß ist für die vertikale Platzierung vorgesehen und besitzt Füße zur sicheren Aufstellung.
Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen geeignet. Die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius.
Welche Normen und Zulassungen erfüllt das Produkt?
Das Gefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 und AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei einem Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter.
Technische Daten
- Nennvolumen: 300 l
- Maximaler Betriebsdruck: 10 bar
- Druckstufe Flansch: PN 16
- Anschluss: Duo-Flansch DN 50
- Membranwerkstoff: Butylkautschuk (IIR)
- Vordruck: 4 bar
- Bauhöhe: 1273 mm
- Durchmesser: 634 mm
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Farbe: grün
- Platzierung: vertikal
- Mit Manometer: ja
- Mit Füßen: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 300 bietet eine hygienische und langlebige Lösung für Kaltwasseranlagen mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 10 bar. Die robuste Konstruktion mit austauschbarer Membran und Duo-Flanschanschluss ermöglicht eine zuverlässige Druckausdehnung und optimale Leistungsanpassung in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7365200 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7365200 |
| Bauhöhe | 1273,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705039508 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 84 kg |
| Kippmaß | 1273,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 50 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 60,30 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
