Beschreibung

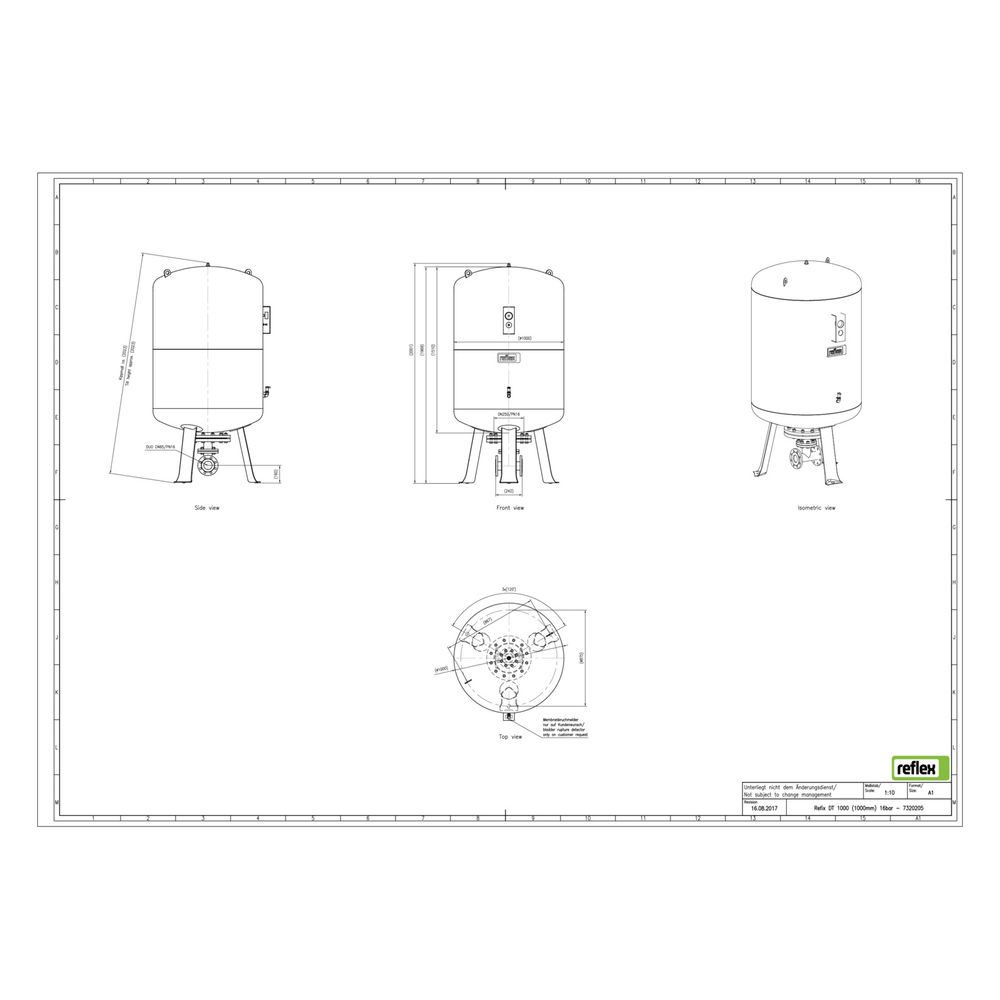

Reflex Refix DT Ausdehnungsgefäß MAG 1000/1000, Nennvolumen 1000l, 16 bar, Duo-Flansch DN 65
Das Reflex Refix DT Ausdehnungsgefäß MAG 1000/1000 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert. Die Ausführung mit Duo-Flansch DN 65 ermöglicht eine optimale Anpassung an verschiedene Anschlussbedingungen.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?
Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht den Anforderungen der Elastomerleitlinie, W 270 sowie den Normen DIN EN 13831, DIN 4807 T5 und ist nach DIN DVGW mit Reg.-Nr. NW-0411AT2534 geprüft. Die Außen- und Innenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den hygienischen Anforderungen für Trinkwasser gerecht wird.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?
Das Gefäß ist mit einem Duo-Flanschanschluss DN 65 ausgestattet, der eine Durchströmungseinrichtung integriert. Für kleinere Anschlussgrößen bis Rp 1 1/4' ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung enthalten. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden, um die Betriebssicherheit zu erhöhen.
Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist ausschließlich für Kaltwasserleitungen ausgelegt und eignet sich ideal für Großanlagen in der Trinkwassererwärmung, Wasserversorgung und Druckerhöhung. Es erfüllt hohe hygienische Anforderungen nach DIN 1988 und ist SVGW geprüft sowie zugelassen. Die Montage- und Bedienungsanleitung ist zu beachten, um die korrekte Installation sicherzustellen.
Welche Normen und Zulassungen erfüllt das Produkt?
Das Gefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist nach Schweizer Richtlinien SWKI HE301-01 und SVTI bei einem Produkt aus PSV mal Volumen kleiner oder gleich 3000 bar mal Liter bewilligungsfrei. Die hygienische Eignung ist durch KTW-A Beschichtung und W 270 Zertifizierung sichergestellt.
Technische Daten
- Nennvolumen: 1000 l
- Maximaler Betriebsdruck: 16 bar
- Anschluss: Duo-Flansch DN 65, Außengewinde (metrisch)
- Membranwerkstoff: Butylkautschuk (IIR)
- Vordruck: 2 bar
- Bauhöhe: 2034 mm
- Durchmesser: 1000 mm
- Kippmaß: 2086 mm
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Mit Manometer: ja
- Mit Füßen: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 1000/1000 bietet eine zuverlässige Lösung für die Druckkompensation in Kaltwasseranlagen mit einem Nennvolumen von 1000 Litern und einem Betriebsdruck von bis zu 16 bar. Die hygienisch geprüfte Membran und die robuste Bauweise ermöglichen eine lange Lebensdauer und eine sichere Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7320205 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7320205 |
| Bauhöhe | 2034,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1000,00 |
| EAN-13 | 4036705066894 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 513 kg |
| Kippmaß | 2086,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
