Reflex Refix DT Ausdehnungsgefäß MAG 300, Nennvolumen 300l, 16 bar, Flowjet G 1 1/4"

Das Reflex Refix DT Ausdehnungsgefäß MAG 300 mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 16 bar ist speziell für den Einsatz in Kaltwasseranlagen konzipiert. Es eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die integrierte Flowjet-Durchströmungsarmatur mit einem Anschluss von G 1 1/4" sorgt für eine optimale Leistungsanpassung.

Wie wird die Hygiene im Trinkwassersystem sichergestellt?

Das durchströmte Membran-Druckausdehnungsgefäß verfügt über eine Membran nach Elastomerleitlinie und W 270, die den Wasser- und Gasraum trennt. Innen- und Außenbeschichtung entsprechen der KTW-A-Norm und sind mit einer langlebigen Epoxidharzbeschichtung versehen, die Korrosionsschutz bietet. Das Gefäß ist nach DIN EN 13831, VDI 4708 und AD 2000 gebaut und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.

Welche Anschluss- und Ausstattungsmerkmale bietet das MAG 300?

Das Gefäß besitzt einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) und einem Rohraußendurchmesser von 42,40 mm. Die Flowjet-Durchströmungsarmatur ist inklusive Absperrung und Entleerung integriert. Ein Manometer sowie ein Vordruckventil sind durch einen Metallbügel geschützt. Die Membran ist austauschbar und entspricht den Normen DIN EN 13831, DIN 4807 T5, KTW-C und W 270. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.

Für welche Einsatzbereiche und Betriebsbedingungen ist das Ausdehnungsgefäß geeignet?

Das Refix DT MAG 300 ist ausschließlich für Kaltwasserleitungen vorgesehen und für den Dauerbetrieb bei Mediumtemperaturen von -10 bis 70 °C ausgelegt. Es ist nicht für Zentralheizungen oder Kühlanlagen geeignet. Die maximale Glykol-Mischung beträgt 0 %. Das Gefäß ist vertikal aufstellbar und mit Füßen ausgestattet, jedoch nicht für eine horizontale Platzierung oder mit fester Wandstütze vorgesehen.

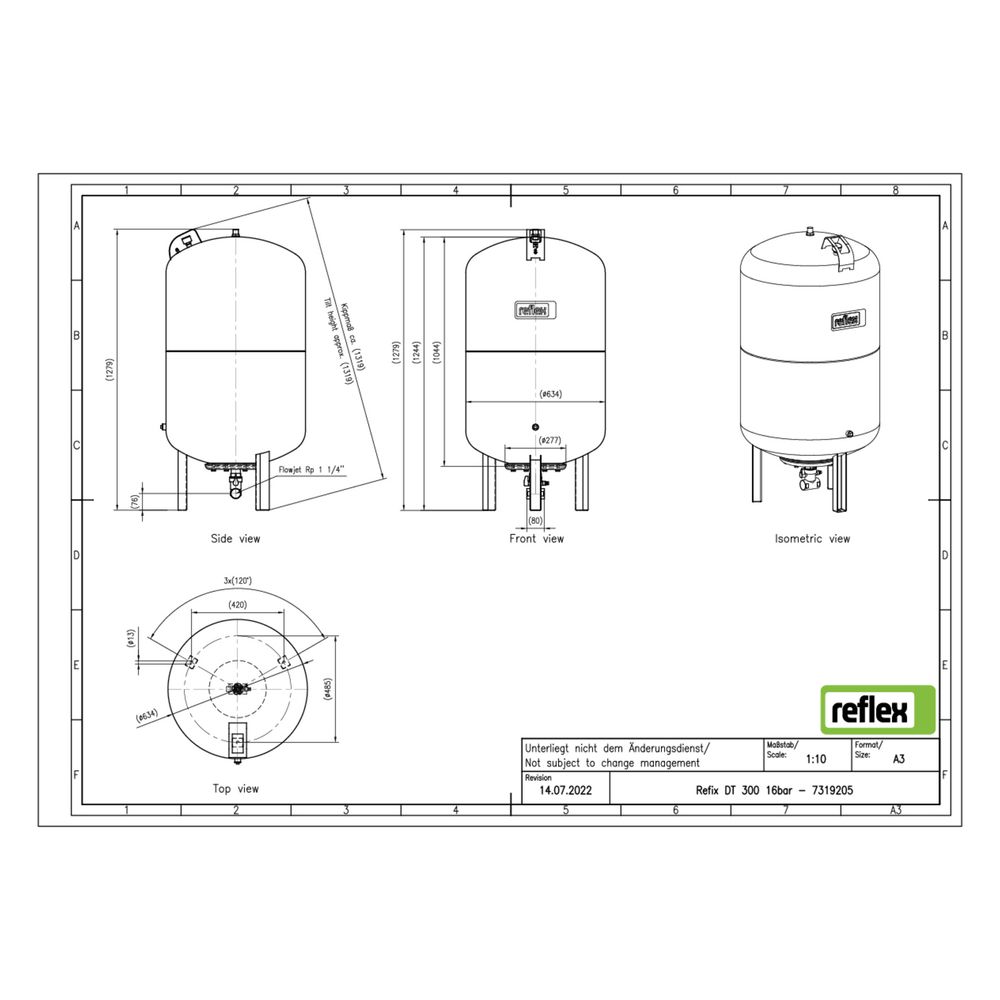

Technische Daten

• Nennvolumen: 300 l
• Maximaler Betriebsdruck: 16 bar
• Anschluss: Außengewinde G 1 1/4" (metrisch)
• Bauhöhe: 1273 mm
• Durchmesser: 634 mm
• Kippmaß: 1319 mm
• Vordruck: 4 bar
• Werkstoff Membran: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Geeignet für: Kaltwasseranlagen
• Mit Manometer: ja
• Mit Füßen: ja

Das Reflex Refix DT Ausdehnungsgefäß MAG 300 bietet eine zuverlässige Lösung für die Druckhaltung in Kaltwasseranlagen mit hohen hygienischen Anforderungen. Mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 16 bar ist es optimal für Trinkwassererwärmungs- und Druckerhöhungsanlagen geeignet und überzeugt durch seine robuste Bauweise und geprüfte Membrantechnologie.
