Beschreibung
Reflex Refix DE Ausdehnungsgefäß MAG 25, Nennvolumen 25l, 16 bar, Vollmembran, mit Befestigungslaschen, Blau
Der Reflex Refix DE Ausdehnungsgefäß MAG 25 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 25 Litern und einem maximalen Arbeitsdruck von 16 bar. Es eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer Vollmembran ausgestattet und bietet korrosionsgeschützte wasserberührende Teile sowie eine langlebige Epoxidharzbeschichtung.
Für welche Anwendungen ist das Refix DE 25 geeignet?
Das Refix DE 25 Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 entsprechen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Aufgrund seiner Konstruktion nach DIN EN 13831 und der Zulassung gemäß der Druckgeräterichtlinie 2014/68/EU ist es für diese Anwendungen gut geeignet.
Wie ist das Ausdehnungsgefäß konstruiert?
Das Gefäß verfügt über eine Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran ist bei diesem Modell nicht austauschbar. Die wasserberührenden Teile sind korrosionsgeschützt, und die Außenbeschichtung besteht aus langlebigem Epoxidharz. Das Gefäß ist vertikal platzierbar und besitzt einen Anschluss mit metrischem Außengewinde (3/4 Zoll). Befestigungslaschen sind vorhanden, Füße sind bei diesem Volumen nicht integriert.
Welche technischen Eigenschaften und Schutzmerkmale bietet das Gefäß?
Das Refix DE 25 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und kann mit Frostschutzmittelzusätzen von 25 bis 50 Prozent betrieben werden. Das Gefäß ist nicht durchströmt und verfügt über einen Vordruck von 4 bar. Manometer und Sicherheitsventil sind bei diesem Modell nicht integriert.
Welche Temperaturbereiche und Druckbedingungen sind zulässig?
Das Ausdehnungsgefäß ist für eine Mediumtemperatur im Dauerbetrieb von minus 10 bis 70 Grad Celsius ausgelegt. Der maximale Arbeitsdruck beträgt 16 bar, und der Vordruck ist auf 4 bar eingestellt. Es ist nicht für den Einsatz in Kühlanlagen oder Zentralheizungen vorgesehen.
Technische Daten
- Nennvolumen: 25 l
- Maximaler Arbeitsdruck: 16 bar
- Farbe: blau

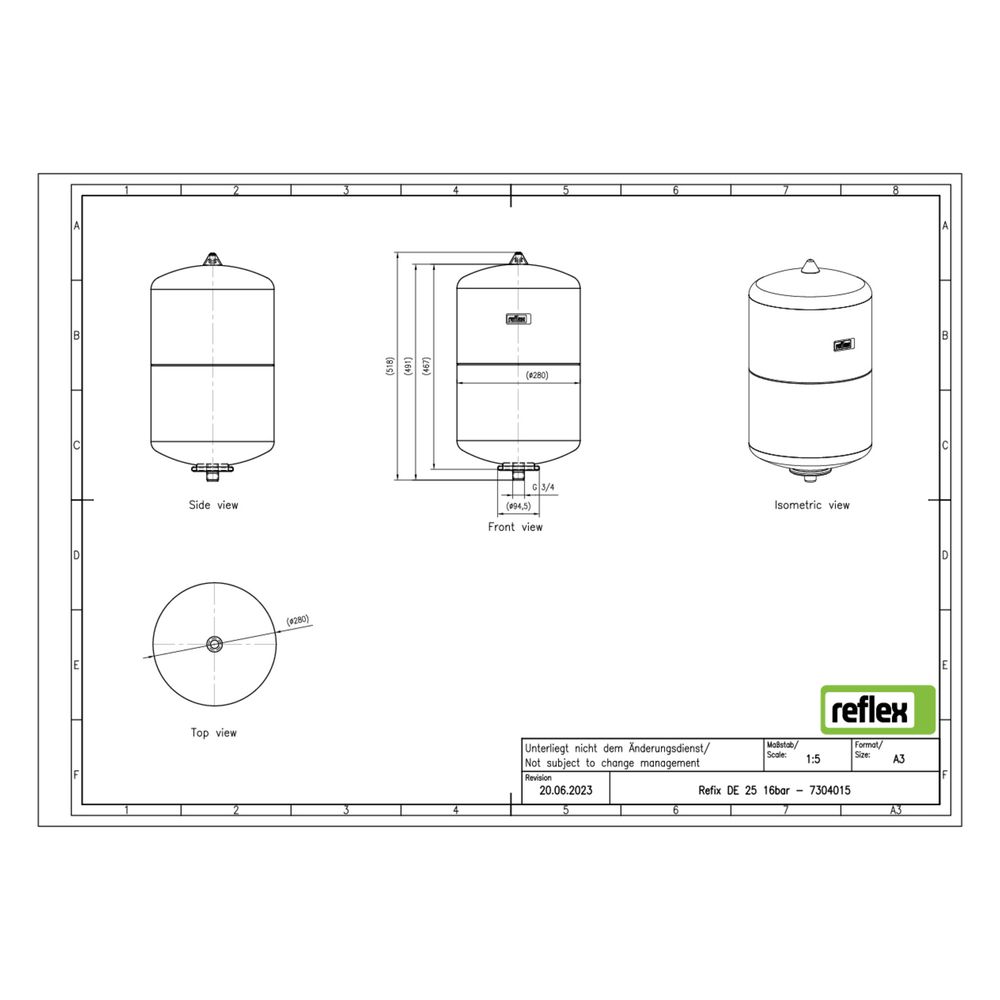

- Bauhöhe: 518 mm
- Durchmesser: 280 mm
- Kippmaß: 589 mm
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Werkstoff Membran: Butylkautschuk (IIR)
- Vordruck: 4 bar
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Max. Glykol-Mischung: 50 %
Das Reflex Refix DE 25 Ausdehnungsgefäß bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 25 Litern und einem maximalen Arbeitsdruck von 16 bar ist es für verschiedene Anwendungen in Feuerlösch- und Betriebswassersystemen sowie Fußbodenheizungen geeignet. Die Vollmembran sorgt für eine zuverlässige Trennung von Wasser- und Gasraum und unterstützt den sicheren Betrieb der Anlage.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DE |
| Hersteller-Produktgruppe | Refix DE |
| Hersteller-Artikelnummer | 7304015 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7304015 |
| Bauhöhe | 518,00 |
| Durchmesser | 280,00 |
| EAN-13 | 4036705080197 |
| Farbe | blau |
| Geeignet für Kühlen | nein |
| Geeignet für Zentralheizung | nein |
| Gewicht | 5,6 kg |
| Kippmaß | 589,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
